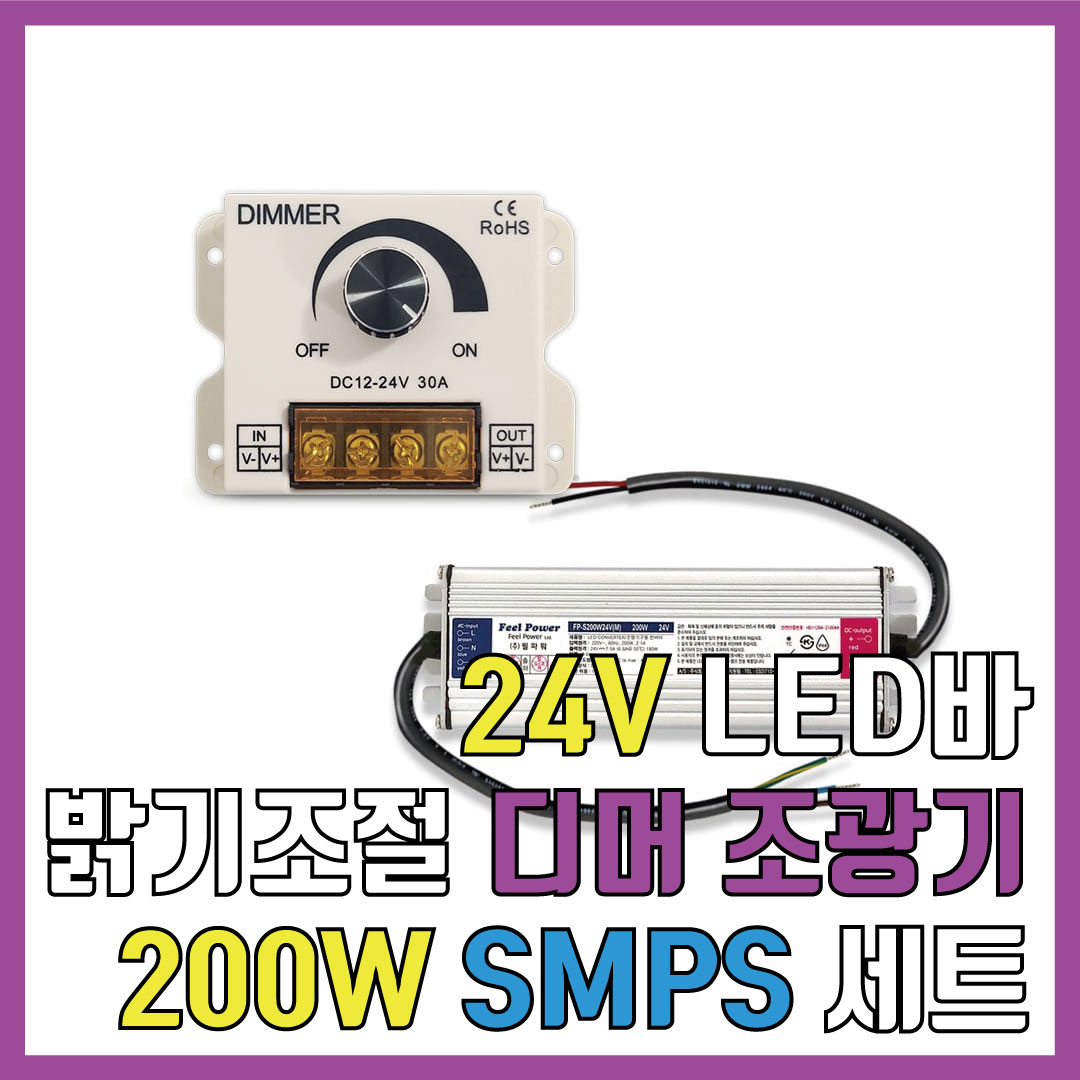

24V LED바 밝기조절 디머 조광기 200W SMPS 세트

프리 조광기는

DC 12V, 24V LED바

또는

3구 LED모듈에 연결해서

빛 밝기 조절이 가능한

디밍 LED조광기입니다.



12V LED를 사용하기 위해서는

12V SMPS를 연결하고

24V LED를 사용하기 위해서는

24V SMPS를 연결해서 사용합니다.

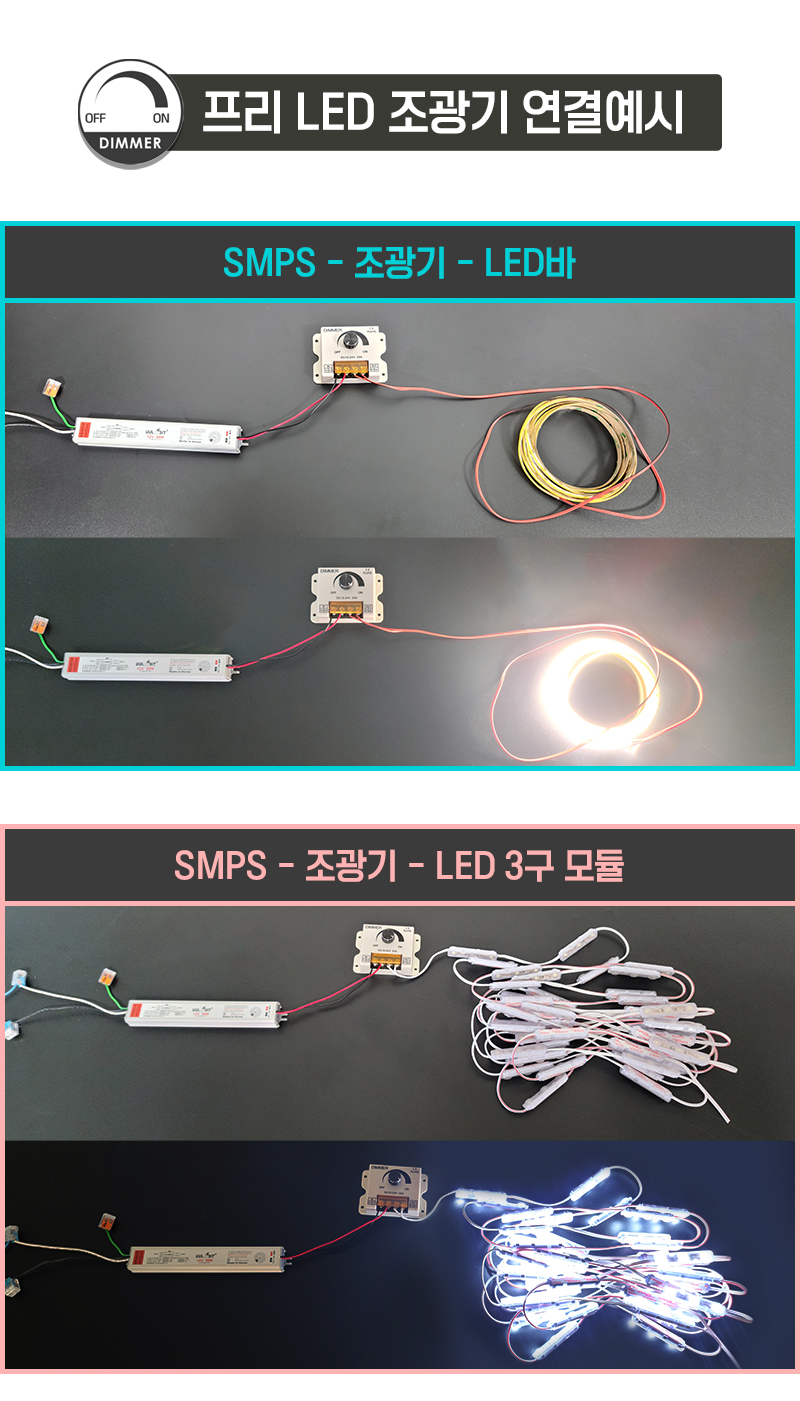

아래 페이지는

24V SMPS를 프리 조광기에 연결해서

24V LED바 또는 3구 LED모듈을

연결해서 사용하는

방법에 대한 안내입니다.

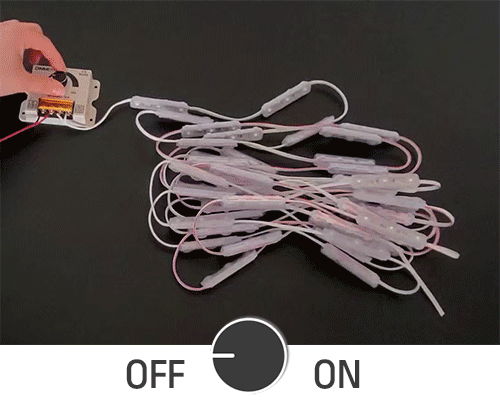

프리조광기는
DC 12V LED바 또는
3구 LED 모듈 등을 연결하고

조그 다이얼을 이용하여
플리커 현상 없이

빛 밝기 조절이 가능한
디밍 LED조광기입니다.

프리조광기는
LED바(레고바, 코브바) 기준
최대 11m까지 사용 가능하고

3구 LED모듈 기준
최대 500개까지 사용 가능한
빛 밝기 조절 제품입니다.

※ 단, SMPS의 용량에 따라
차이가 있다는 점 참고하시길 바랍니다.

프리조광기의
최대 허용 전류는 30A 지만
SMPS가 DC 24V 200W이므로

DC 24V 150W 이내로만
사용하는 것을 권장합니다.

프리조광기 24V+SMPS 200W
세트 상품은 24V LED바 기준
10m까지 사용이 가능한 제품입니다.

24V LED SMPS 200W는
AC 220V 전류를 DC 12V로
변환해주는 IP68(방수형) 제품입니다.

---

사용가능제품

프리조광기
사용 가능 제품으로는
DC 24V 전원을 사용하는
LED바 또는 LED투광기를
사용할 수 있는데
용량 계산을 반드시 해야 합니다.

DC 24V LED바나
24V 3구 모듈에 연결하여
플리커 현상 없이
부드러운 빛 밝기 조절이
가능합니다.

플리커 현상 이란?
빛을 내는 LED조명이나
전자기기 화면 속 밝기가
일정하지 않고 깜빡이며
화면(빛)이 떨리는 증상

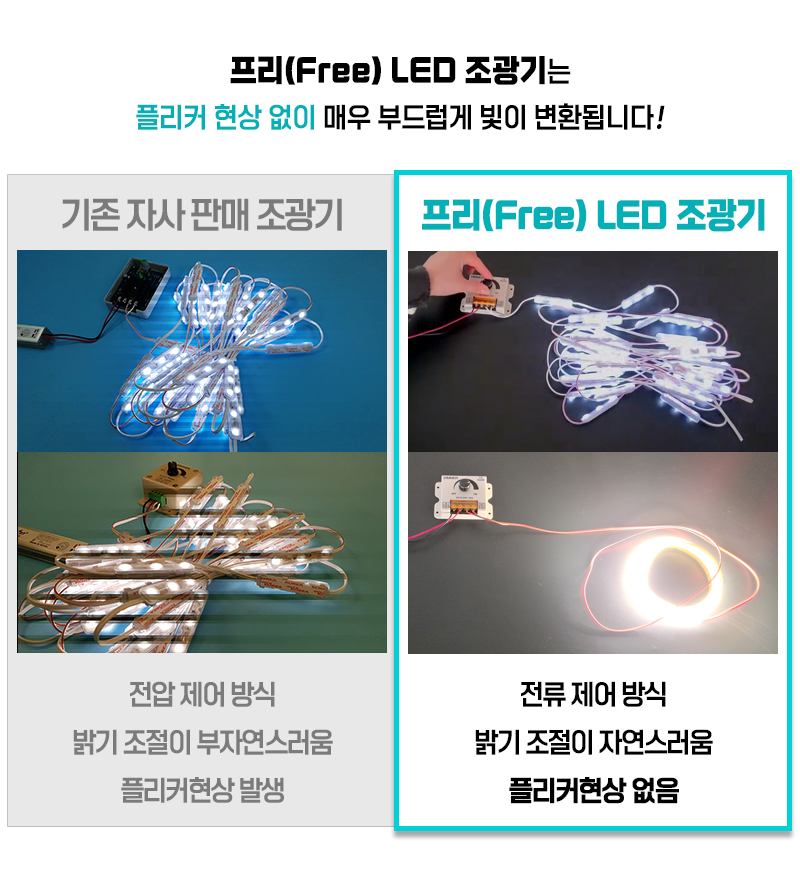

시중에 판매 중인
대부분의 LED조광기는
전압 제어 방식으로 작동하므로

빛 밝기를 조절할 경우
부자연스럽게 빛이 변환되고
밝기를 낮추는 순간
플리커 현상이 발생하는데





프리조광기는

전류 제어 방식으로 작동하므로
빛 밝기를 낮추더라도
플리커 현상이 발생하지 않고
부드럽게 빛 밝기 조절이 가능합니다.



---

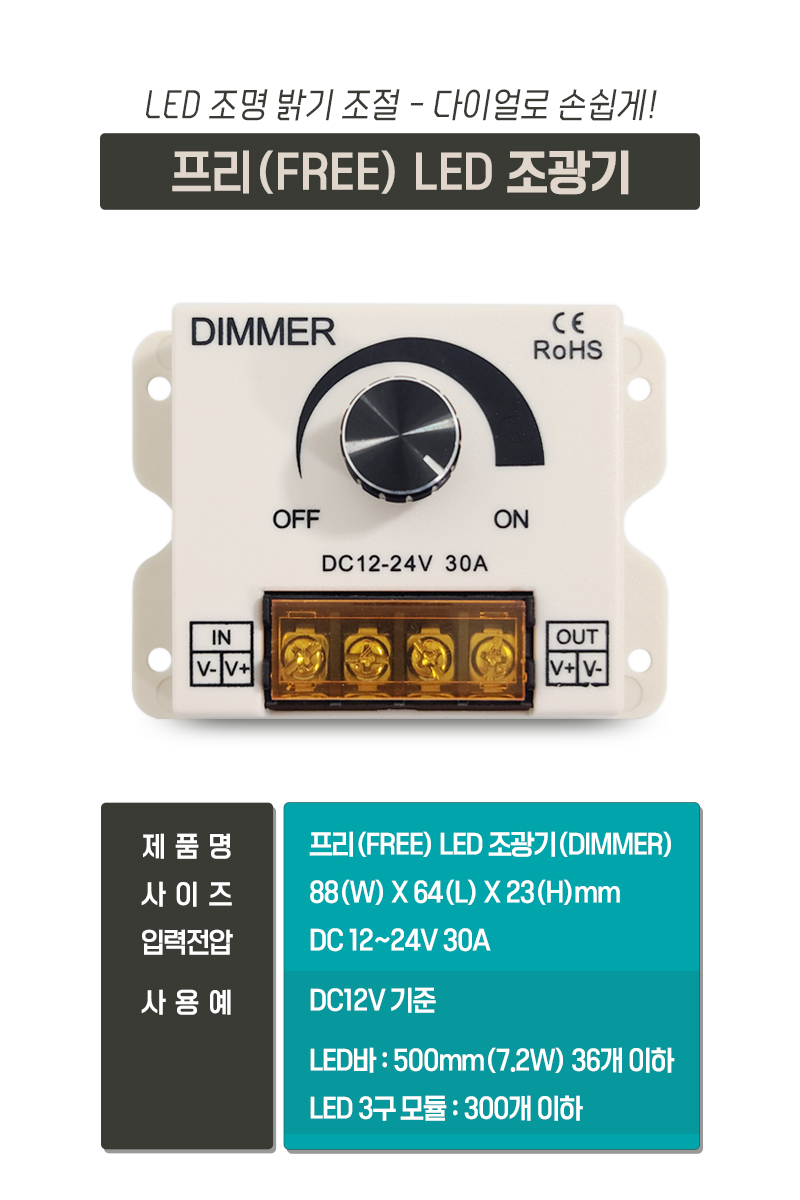

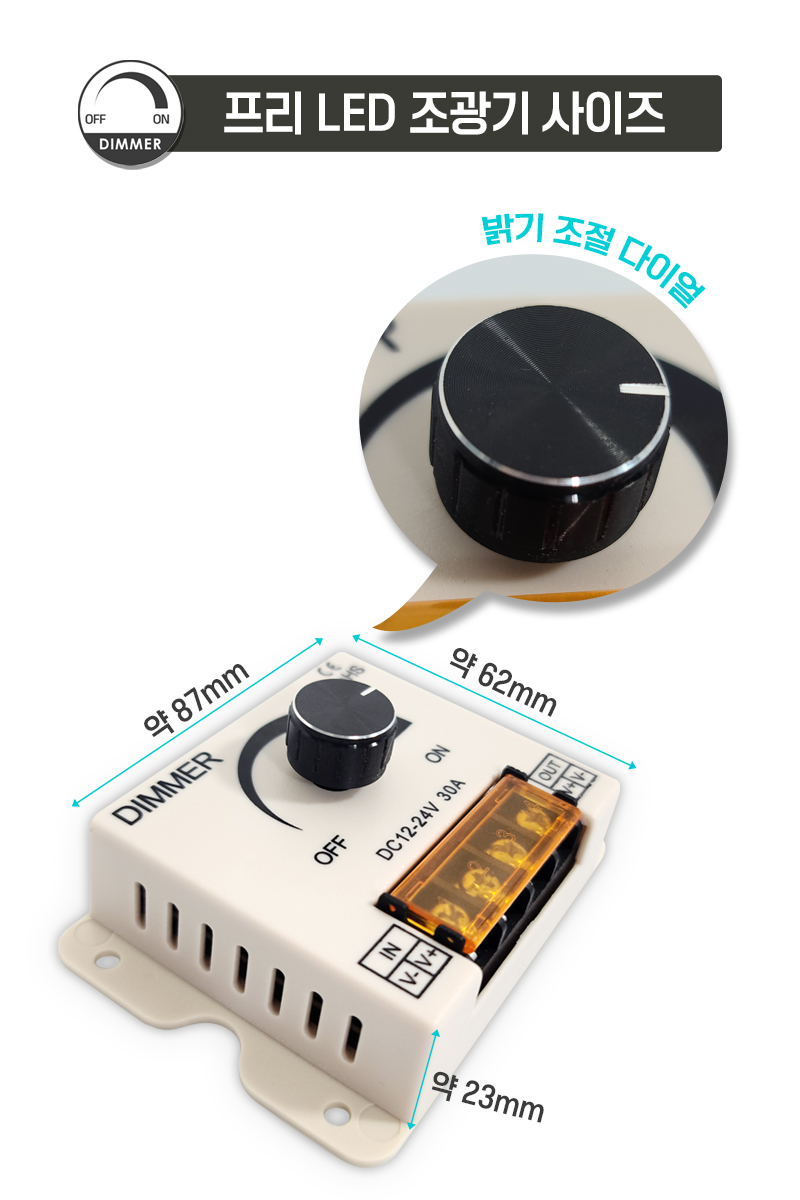

프리조광기 사이즈는
가로 약 87mm
세로 약 62mm
폭 약 23mm 입니다.

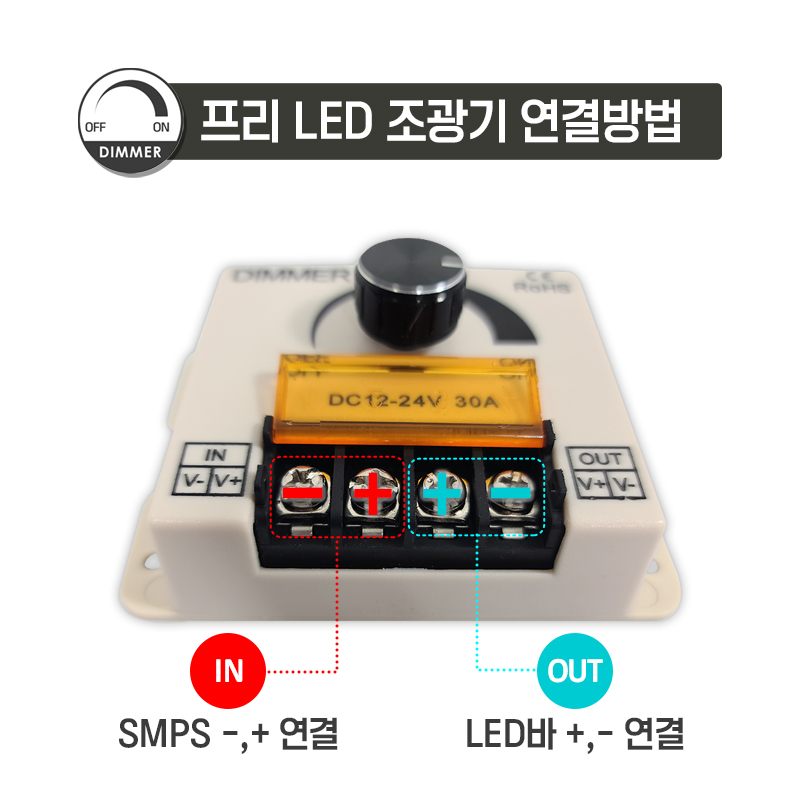

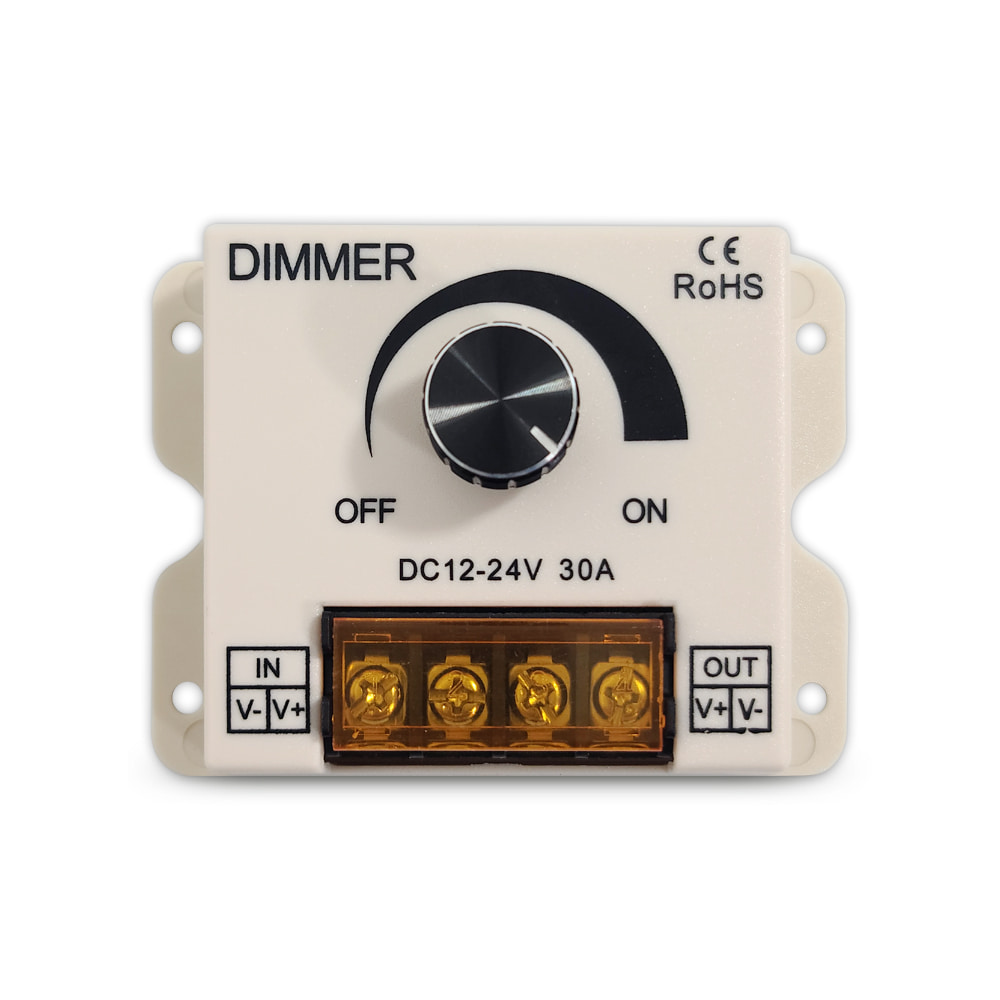

IN 단자

SMPS DC 24V 전원을
연결하는 단자로
±극성에 맞게 연결해야 합니다.

OUT 단자

DC 24V LED제품을
연결하는 단자로
±극성에 맞게 연결해야 합니다.

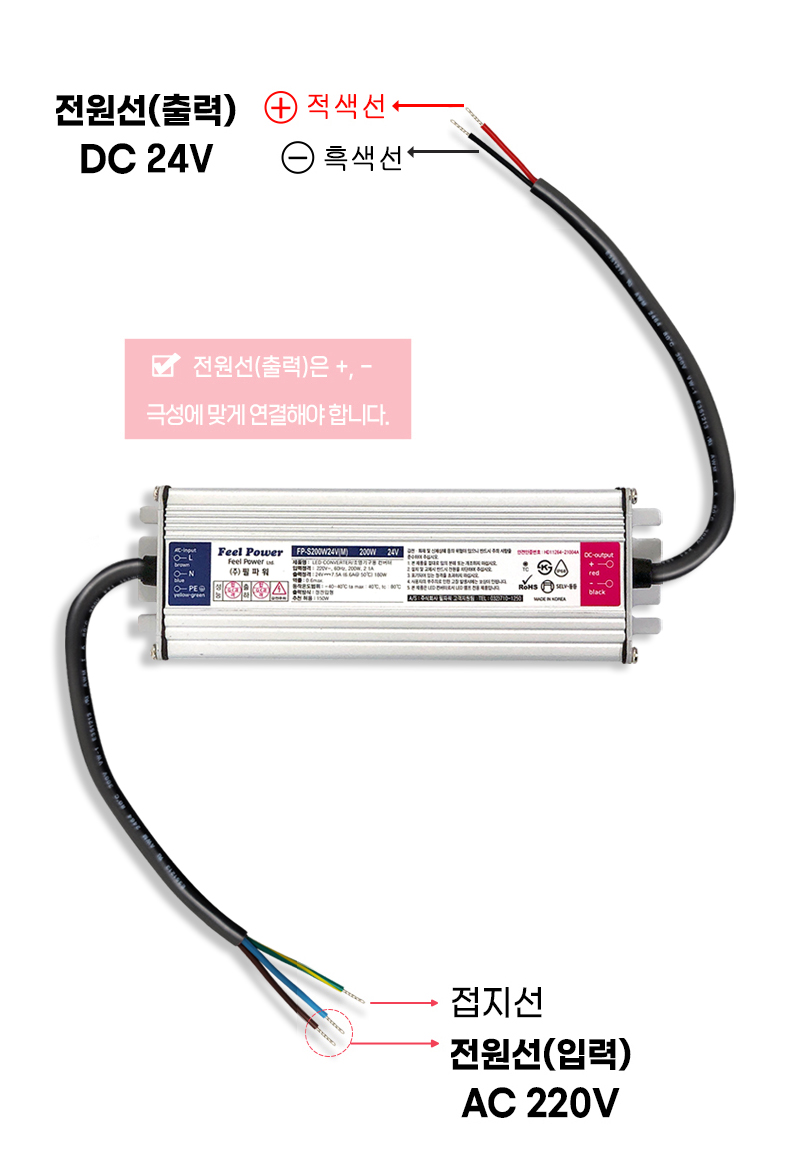

SMPS 연결방법

DC 24V SMPS 출력선은
－, ＋극성이 있으므로
흑색선은 －에 연결하고
적색선은 ＋에 연결합니다.

※극성에 맞게 연결해야 하며
극성을 받대로 연결할 경우
제품에 문제가 발생합니다.


입력(AC 220V) : 파란색선, 갈색선

입력선은 극성이 없으므로
선 색상에 관계없이 연결하시면 됩니다.

접지선 : 노란색+연두색선

AC 220V 전원선 및 전원코드에
접지선이 없는 경우

SMPS 접지선은
다른 곳에 연결하지 않고
절연 마감해 두어야 합니다.

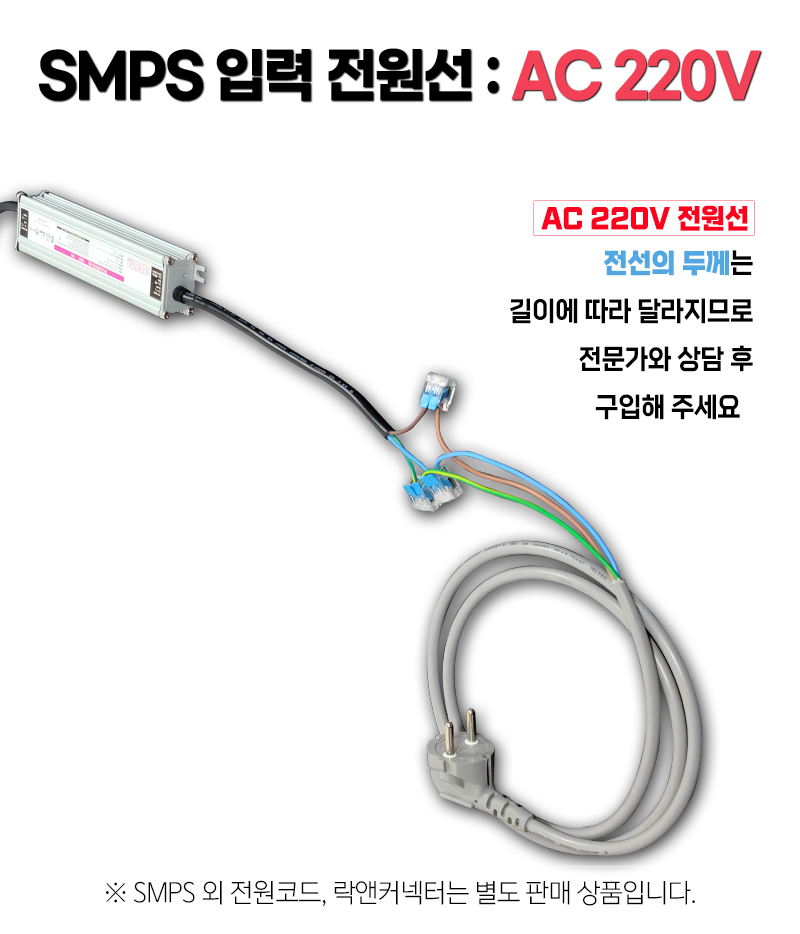

입력선(AC 220V)은
AC 220V 전선에 직접 연결하여
사용이 가능하며

콘센트에 꽂아 사용할 경우
위 이미지와 같이

별도의 코드선을 구입 후
연결해서 사용이 가능합니다.

---

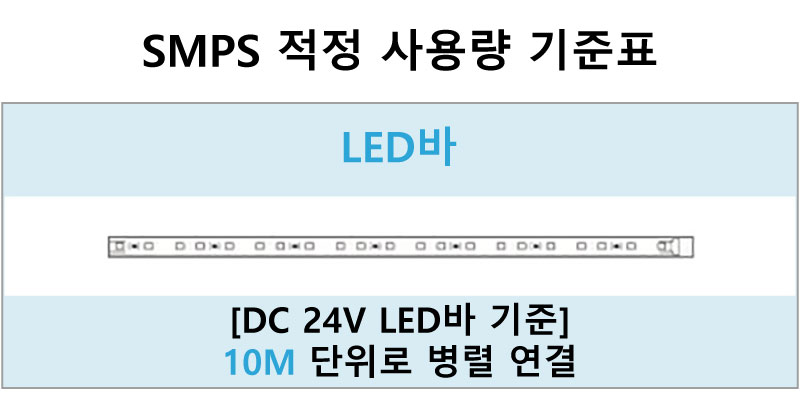

SMPS 적정 사용량 기준표

연결하는
LED바 또는 3구 LED모듈의
길이 또는 개수에 맞게
용량을 계산하여

SMPS는 용량의 약 70%를
사용하시면 좋습니다.

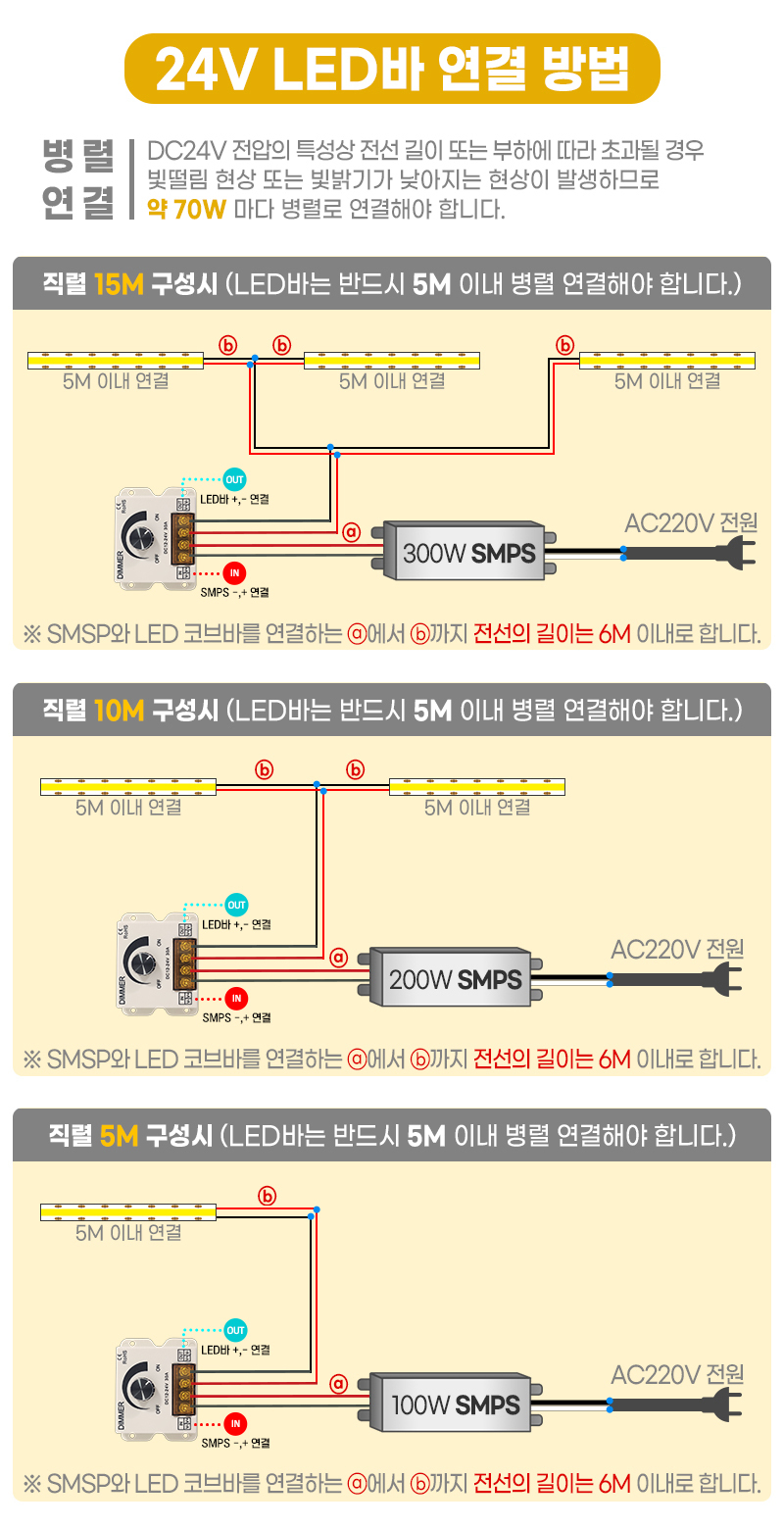

SMPS 병렬 연결 방법



---

추가 구성
(별도 구매)

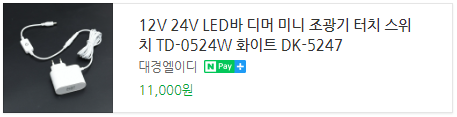

5.5파이 터치 조광기(소형)

어댑터에 연결 후
터치로 OM/OFF 및
밝기조절이 가능한
소형 디밍 조광기

무선 리모컨 디밍 조광기

어댑터에 연결 후
IR 무선 리모컨으로
OM/OFF 및 빛 밝기
조절이 가능한
소형 디밍 조광기

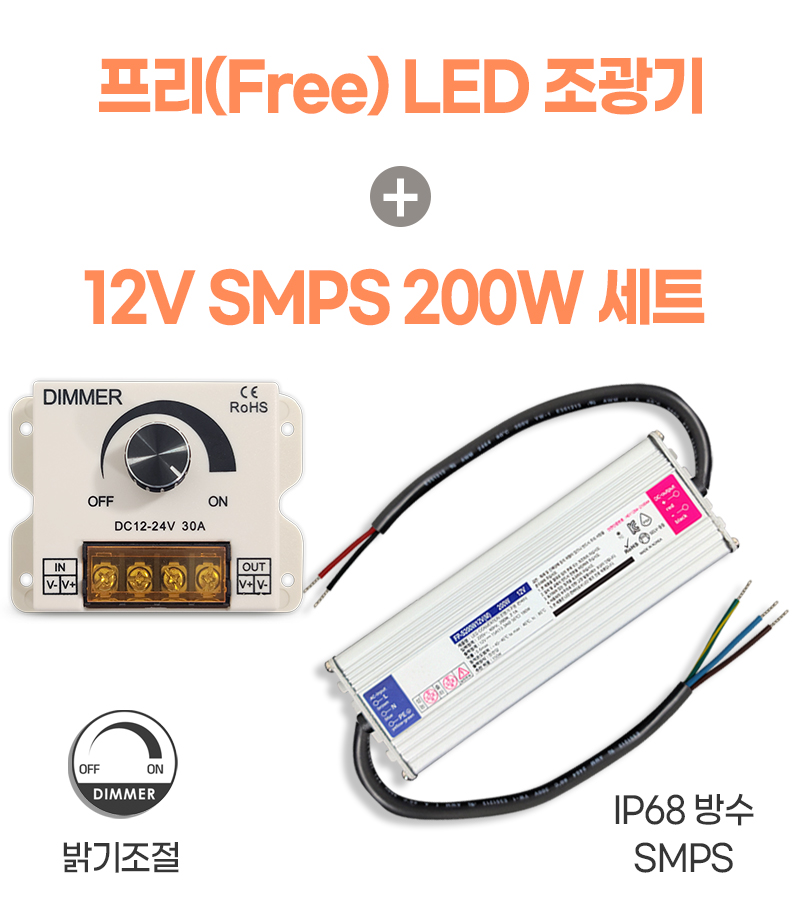

12V 24V LED바 디머 조광기 12V 200W SMPS 세트

---

프리조광기 12V+SMPS 100W 세트 상품은
아래 링크를 통해 구매가 가능합니다.
