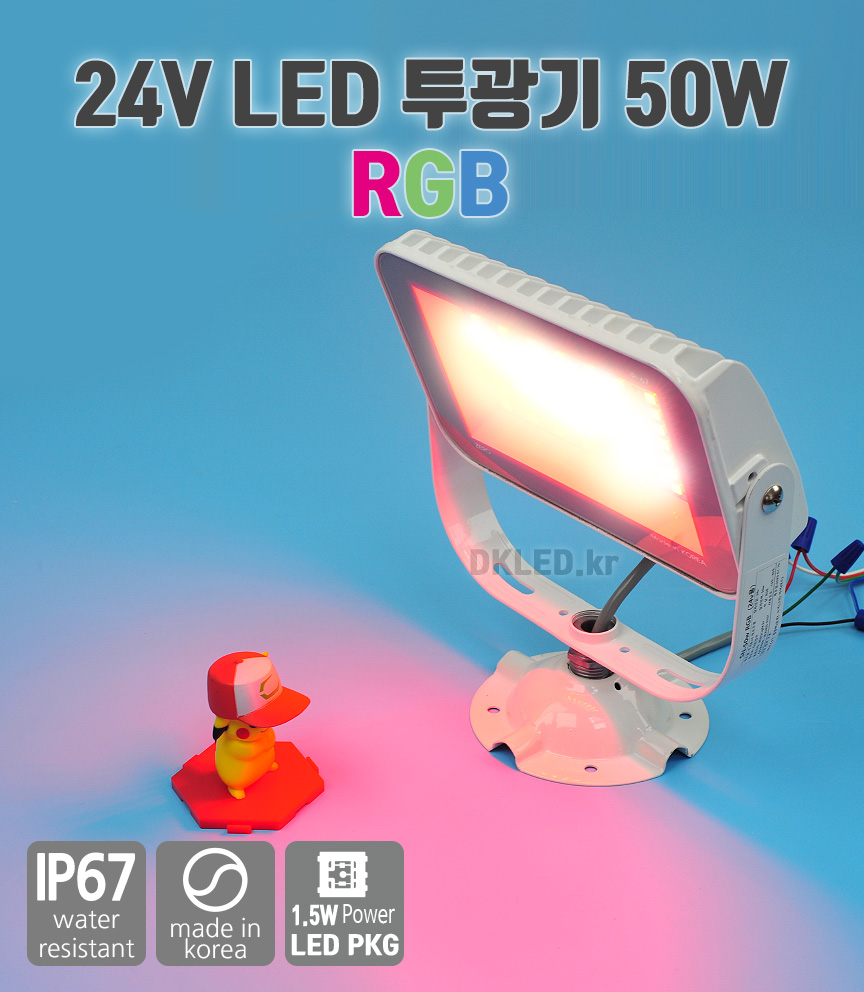

24V LED투광기 RGB 색상변환 LED 투광등 50W



방수등급 IP67

폭설, 폭우에 사용해도

안전하고

미세 먼지가 있는

공간에도 안전한

LED야외조명



24V RGB LED투광기

RGB컨트롤러 사용 다채로운 빛 연출

레드, 그린, 블루 혼합색으로

다양하게 비추는 조명





---





[RGB 투광기

연결 및 구동]





---

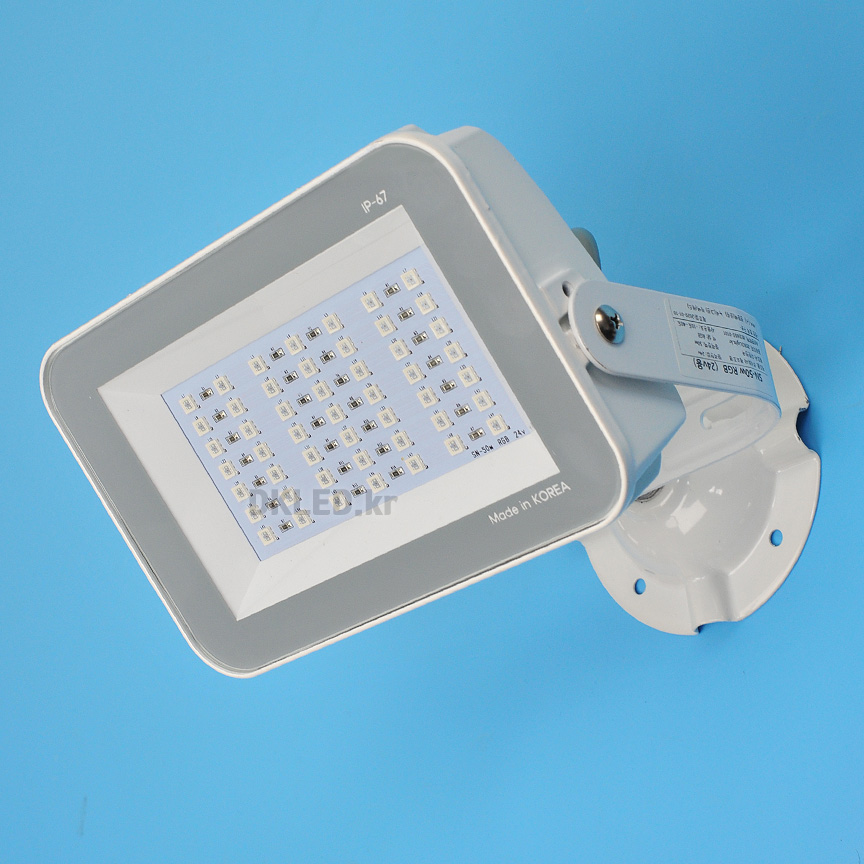

RGB투광기 50W

IP67 방수 인증

1.5W 파워 LED PKG 사용

Made in KOREA

국내생산 제품 입니다.





---

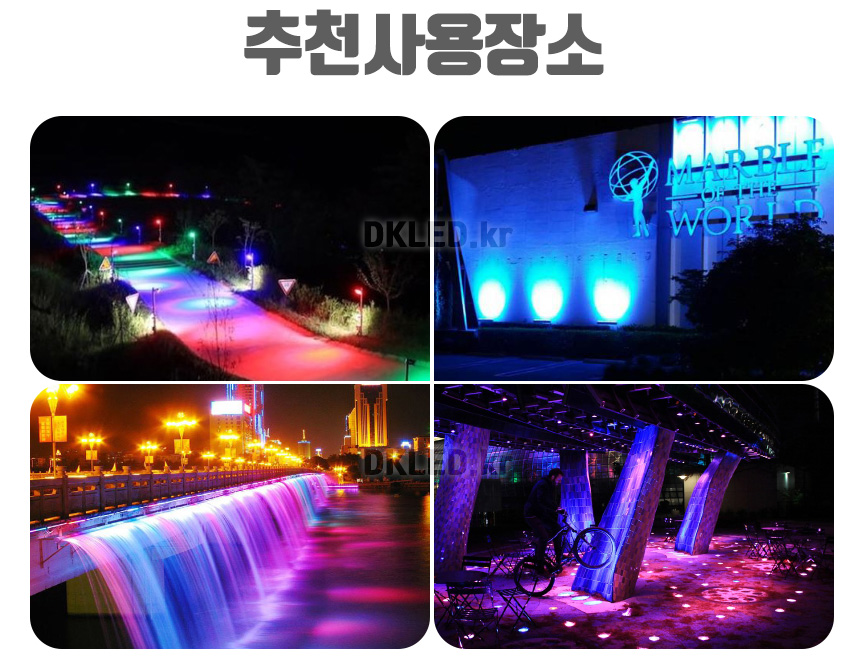

설치 추천 장소

외부조명, 간판조명, 야외조명

전시장조명, 조각상조명, 이벤트조명

인테리어조명





---

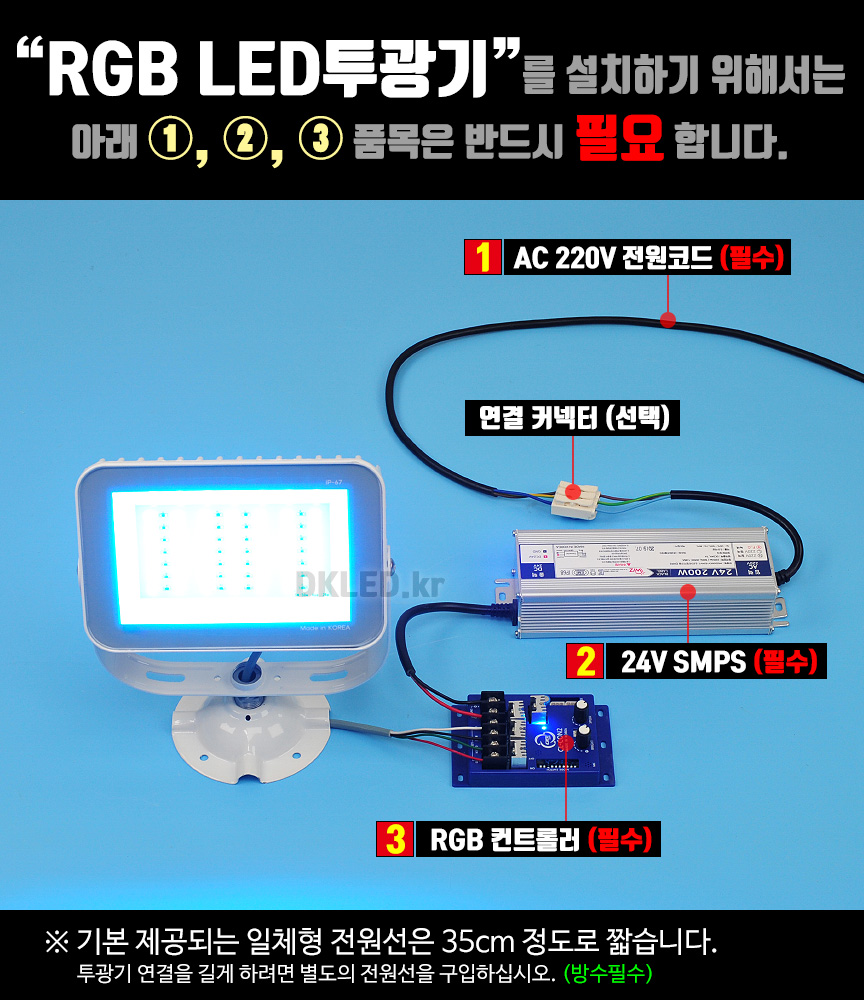

RGB투광기 필수품목

24V RGB LED야외등을 사용하려면

아래 필수 품목은 반드시 필요합니다.



주 의!

제품을 외부에서 사용시 선과 선이

연결되는 모든 부분은 반드시

방수를 꼼꼼하게 하셔야 합니다.

[필수 품목 리스트]

1. AC220V 전원코드

AC220V 전원을 SMPS에 공급하는 용도



2. 24V SMPS 아답터

AC220V 전원을 RGB투광기가 필요로하는

DC24V로 변환 시켜주는 전원변환 용도



3. 24V RGB컨트롤러

RGB투광기에 다양한 빛연출을

하기 위하여 반드시 필요한 품목





---

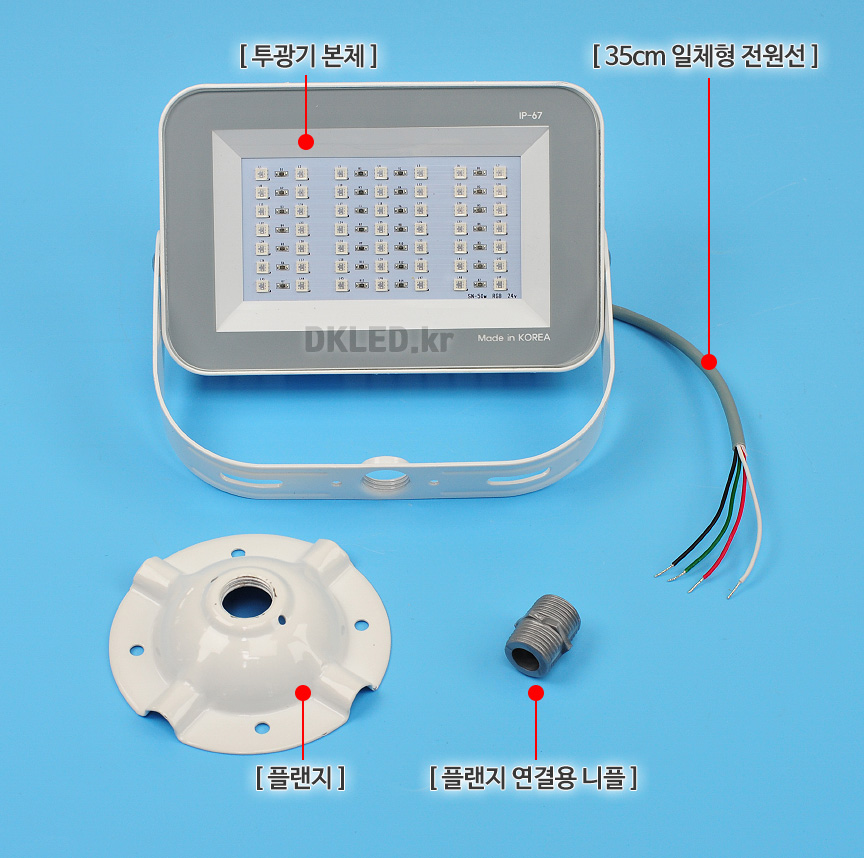

LED투광등 구성품

제품 설치가 바로 가능한

기본적인 설치 부품이 모두 포함 되어

빠른 설치가 가능합니다.

※ 단, 설치용 피스는 별도 구입하여 사용

ㅡ 투광기 부품 ㅡ

RGB LED투광기 본체 1개

길이 35cm 일체형 전원선

ㅡ 설치용 부품 세트 ㅡ

플랜지 연결용 니플 1개

플랜지 1개

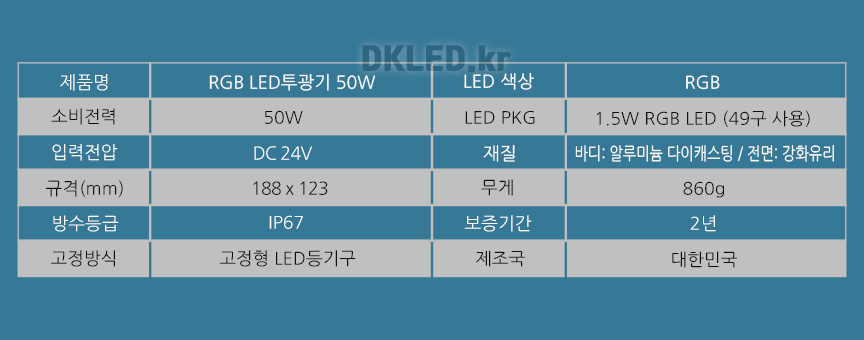

LED야외등 제품규격

SPECIFICATION

※ 내장된 전원선은 약 35cm로 짧습니다.





IP67 방수등급 야외조명

IP67등급 방진 방수 제품으로

먼지가 많은 공장에서 사용해도

폭우 폭설이 내리는 야외에서도

안전한 방수 투광기입니다.

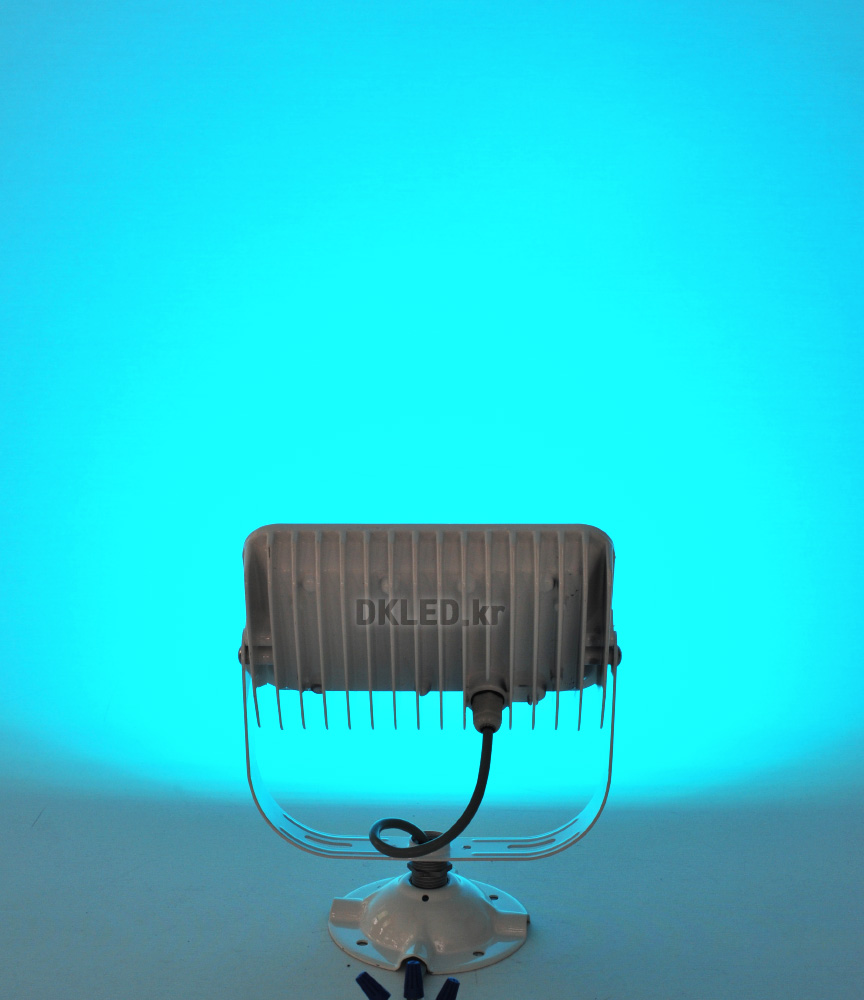

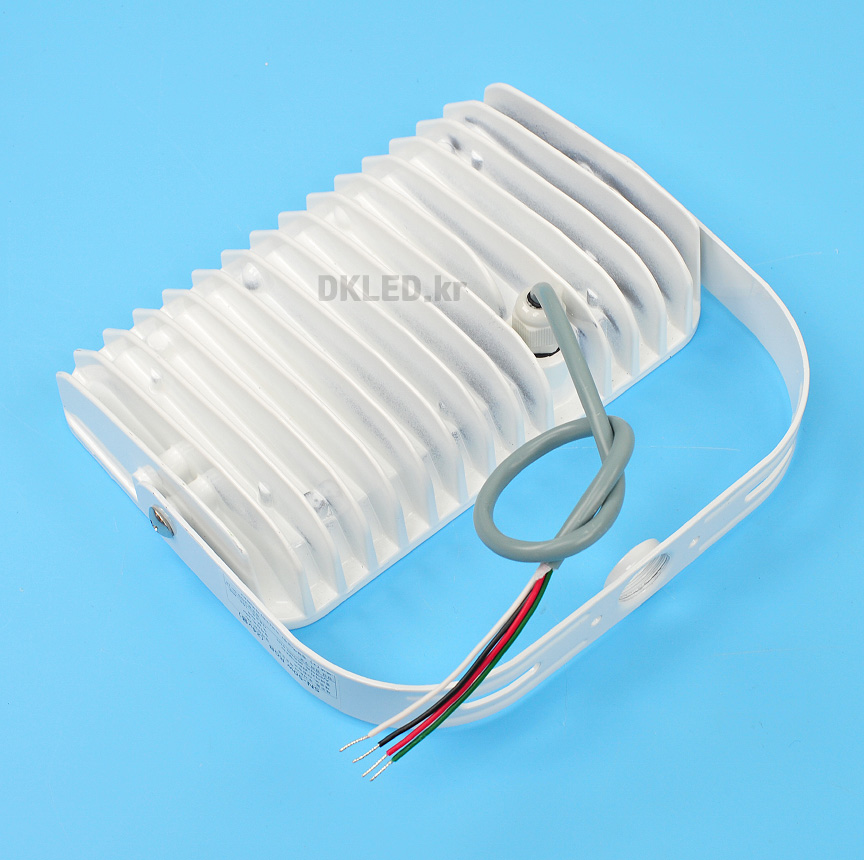

알루미늄 LED방열판

LED조명의 수명을 좌우하는 熱(열)

최적화 방열설계 알루미늄 방열판으로

LED에서 발생하는 열을 빠르게 해소하는

알루미늄 다이캐스팅 방열판입니다.

※ 방열판에는 페인트나

기타 도료를 바르지 마십시오

방열 기능이 현저히 떨어져

수명을 단축 시킵니다.

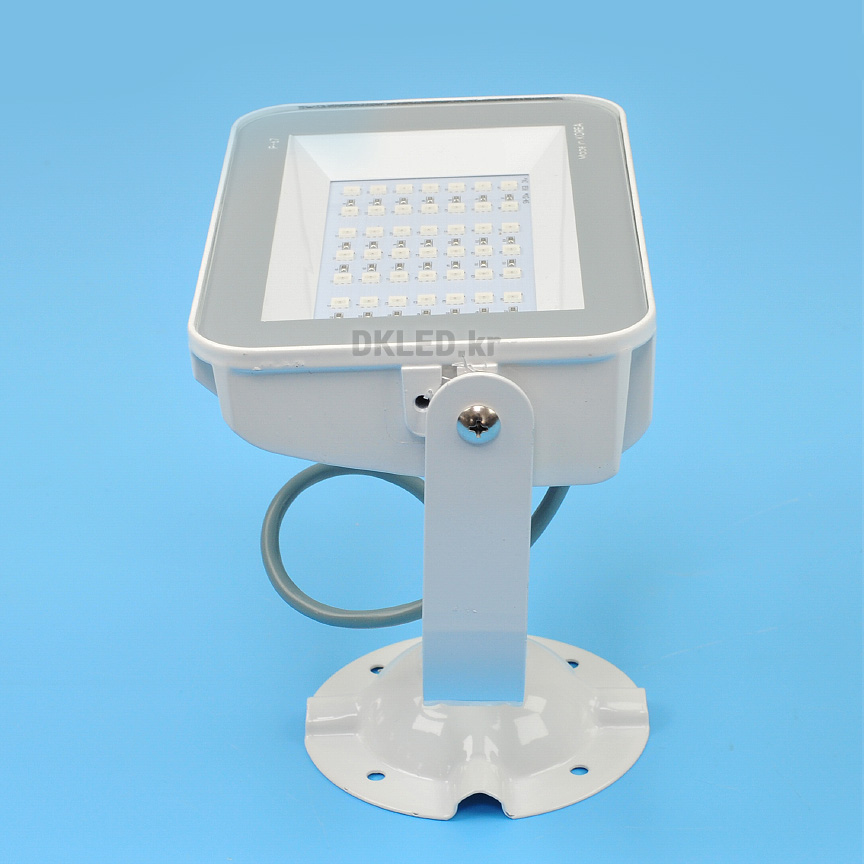

벽등으로도 사용가능한 투광기

제공되는 니플과 플랜지를 활용하면

실 내, 외 벽등으로 손쉽게 사용 가능





넓은 배광각도 투광기

넓은 배광각도를 가지는 투광기

RGB컨트롤러를 사용하여

레드, 그린, 블루, 혼합컬러등

다양한 빛으로 비춰줍니다.





자유로운 각도조절 투광등

앞, 뒤, 좌, 우로 자유롭게 회전

원하는 부위를 편리하게 비추어

전시조명으로 사용하기 좋습니다.

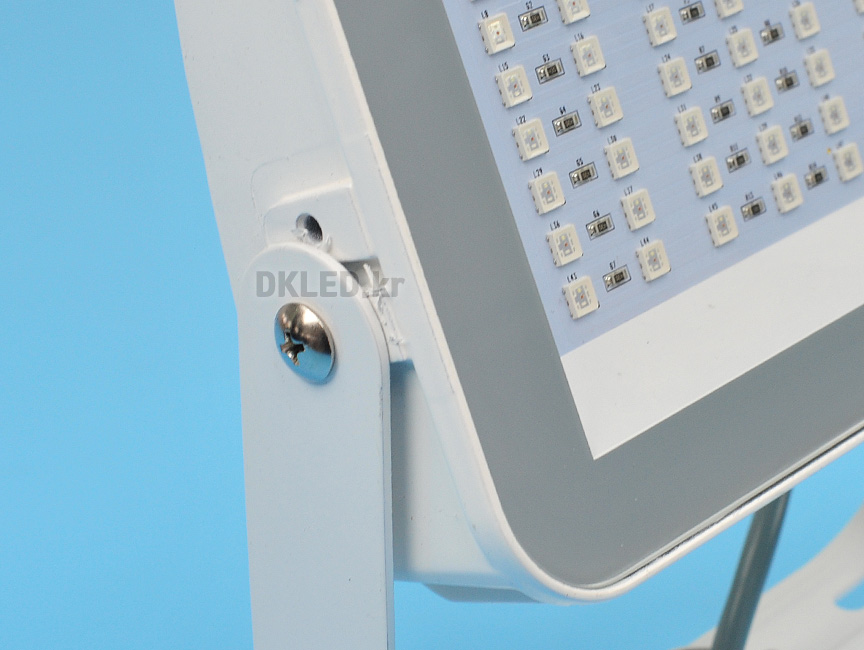

투광기의 각도를 완전히 고정하려면

양옆면 볼트를 조여주면 됩니다.







---

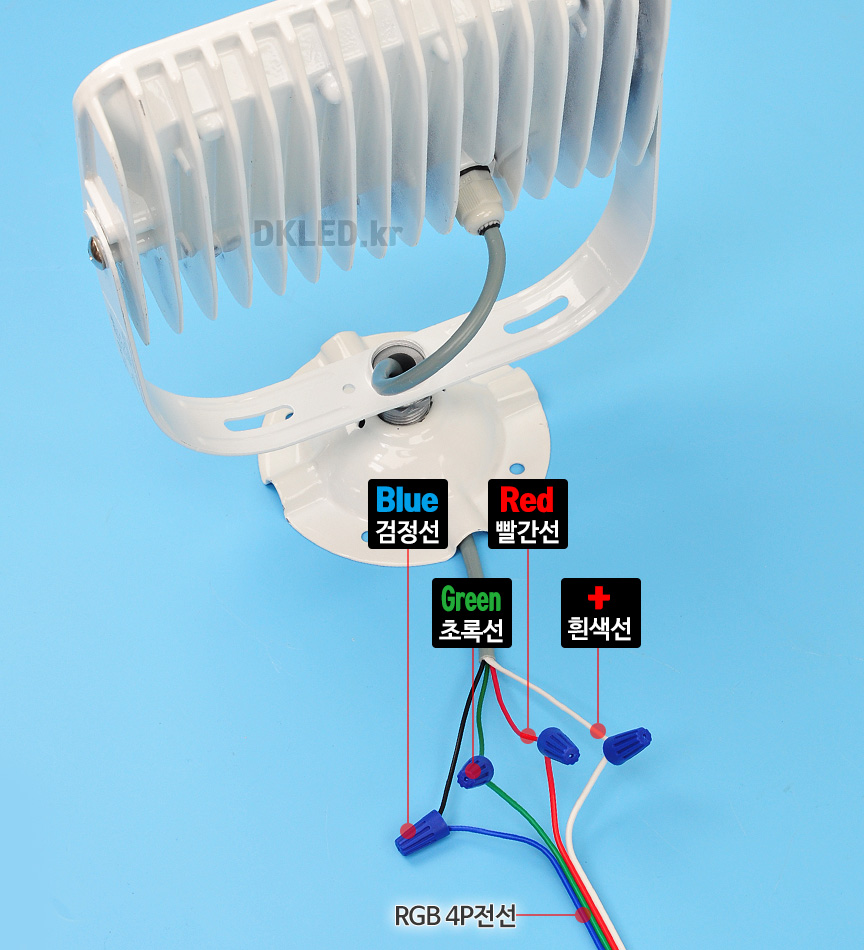

전원 연결 방법

전선 4가닥을 아래 사진처럼 연결하면 끝

※ 단, 외부 및 야외에서 사용시

전원 연결부 방수 작업 필수

ㅡ 전원선 구분 방법 ㅡ

흰색선 : + 공통전선

빨간선 : RED 컨트롤

초록선 : GREEN 컨트롤

검은선 : BLUE 컨트롤

※ 컨트롤러와 투광기 연결 방법은

아래 RGB컨트롤러 구입하러 가기를

참고 하십시오





---





별도구입 제품 안내

 ▼ 아래 그림을 클릭하면 구입가능 ▼

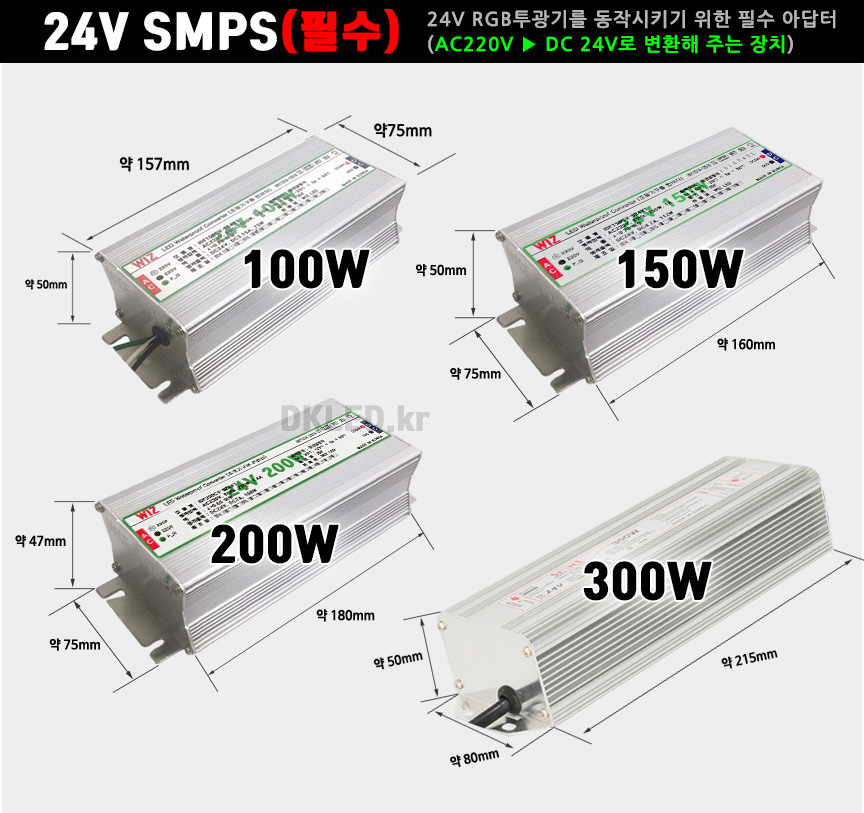

방수 24V SMPS

100W = 투광기 1개 이내

직렬연결시 사용

150W = 투광기 2개 이내

병렬연결시 사용

200W = 투광기 3개 이내

병렬연결시 사용

300W = 투광기 4개 이내

병렬연결시 사용

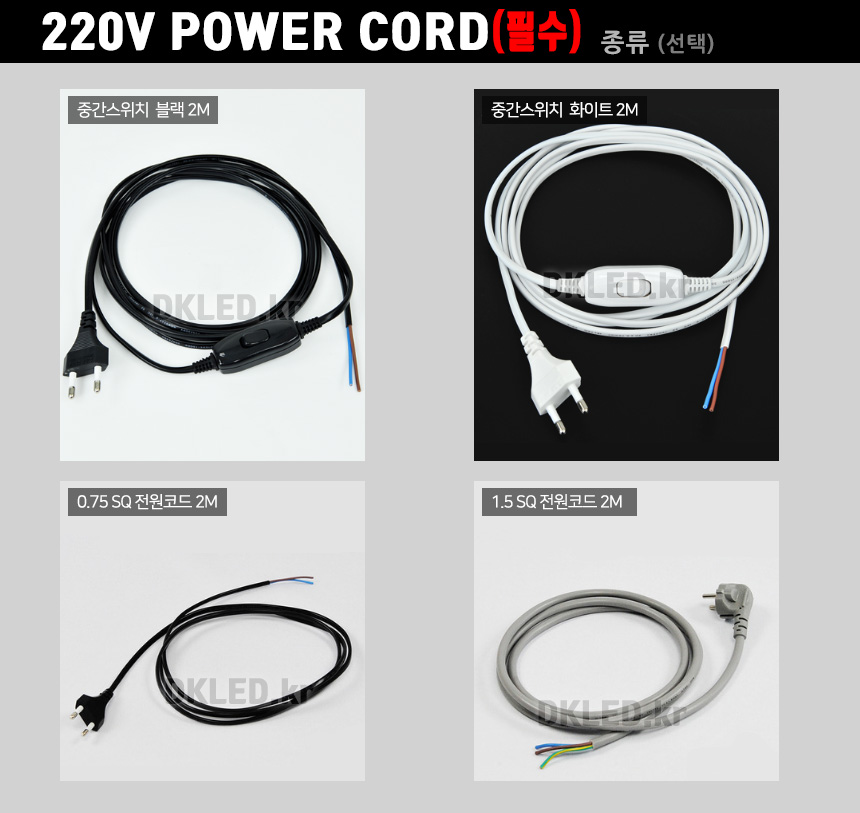

AC220V 파워 코드선

▶ 중간 스위치 전원코드

(100W이내 사용)



▶ 0.75 SQ 전원코드

(100W이내 사용)



▶ 1.5 SQ 전원코드

(300W이내 사용)





---





▼ 아래 그림을 클릭하면 구입가능 ▼

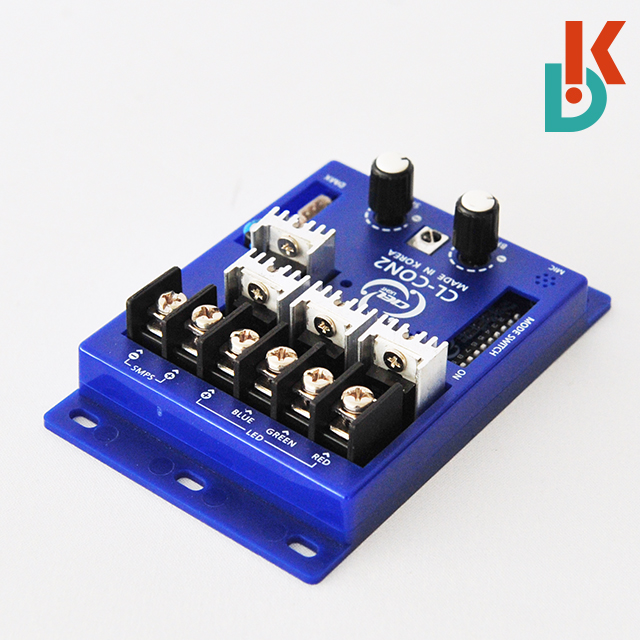

24V RGB 컨트롤러





▼ 아래 그림을 클릭하면 구입가능 ▼

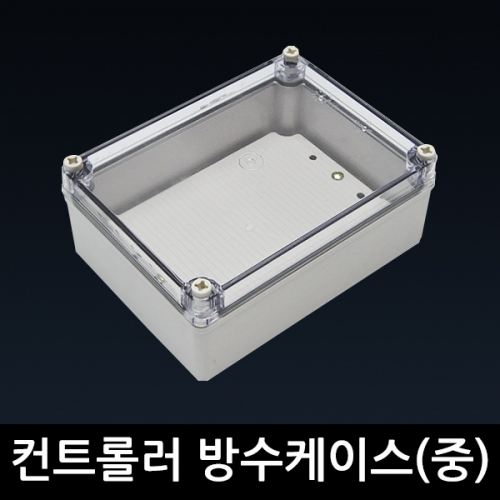

컨트롤러 방수케이스





▼ 아래 그림을 클릭하면 구입가능 ▼

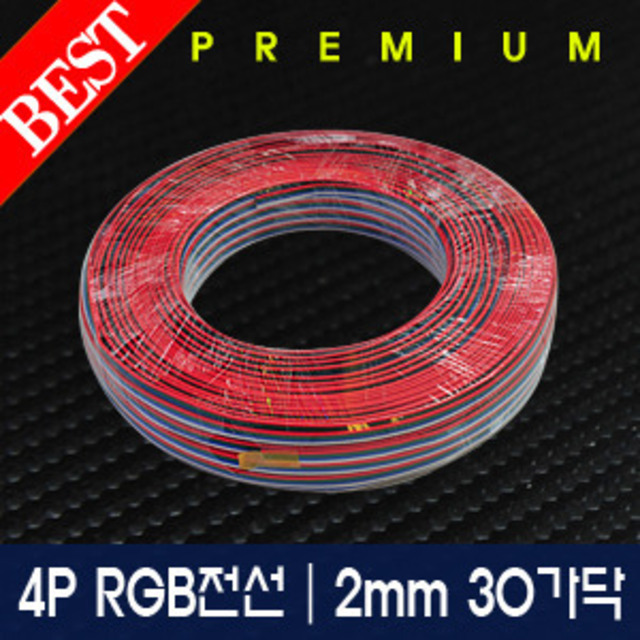

4P RGB전선

※ 4P RGB전선은 실내에서 사용시에만

사용 가능하며 외부에서 사용한다면

VCTF충진형 4C 범용전선을

사용하십시오.

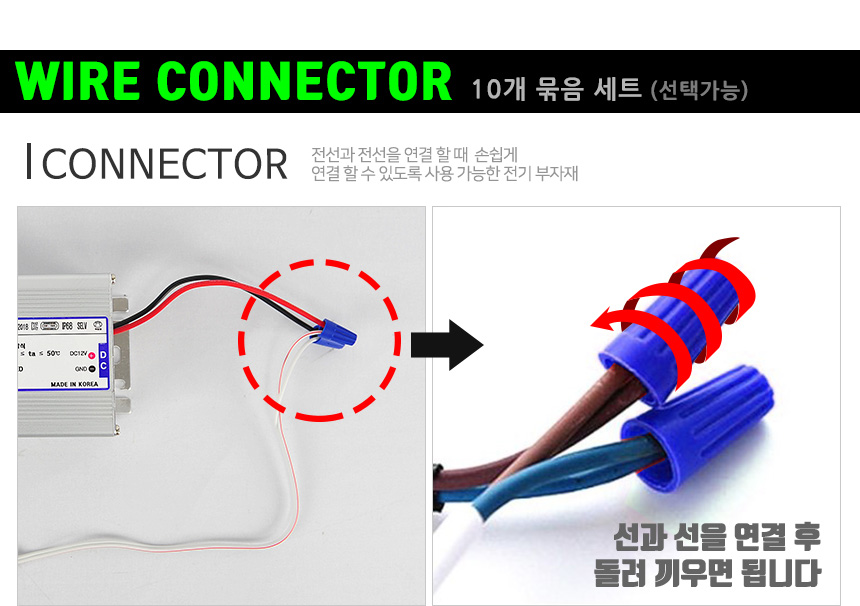

와이어커넥터

※ 와이어 커넥터는 실내에서 사용시에만

사용 가능하며 외부에서 사용한다면

방수가 가능한 연결자재를

사용하십시오.







▼ 아래 그림을 클릭하면 구입 가능 ▼

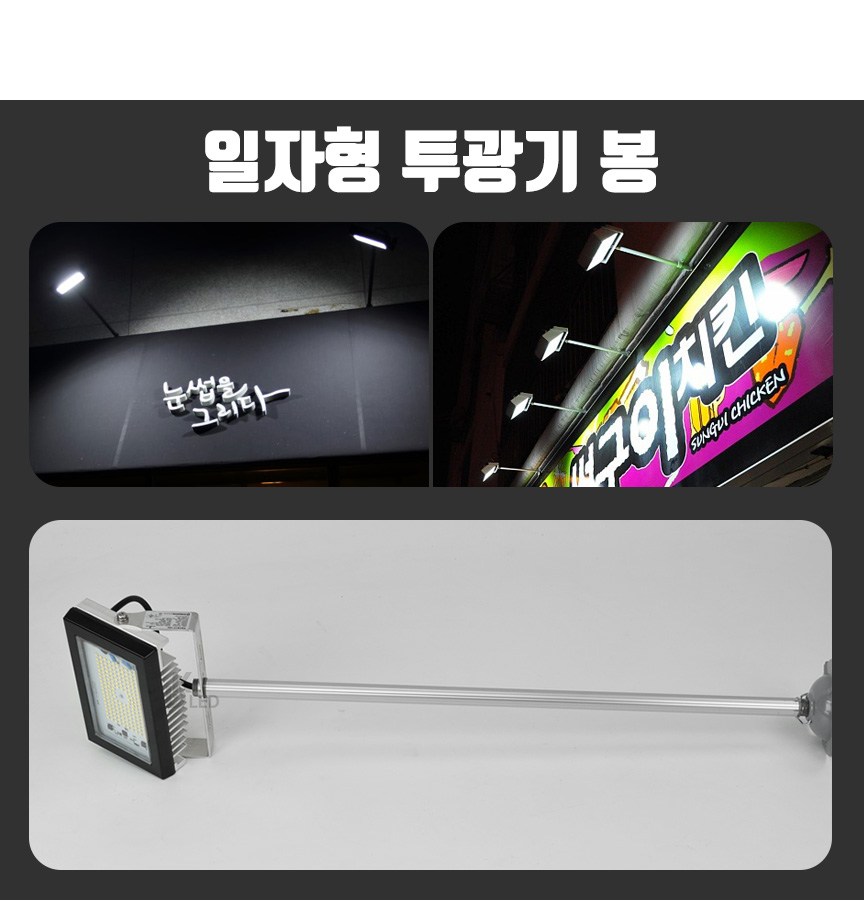

일자형 거치봉

※ 거치봉 색상은 하얀색입니다.







▼ 아래 그림을 클릭하면 구입가능 ▼

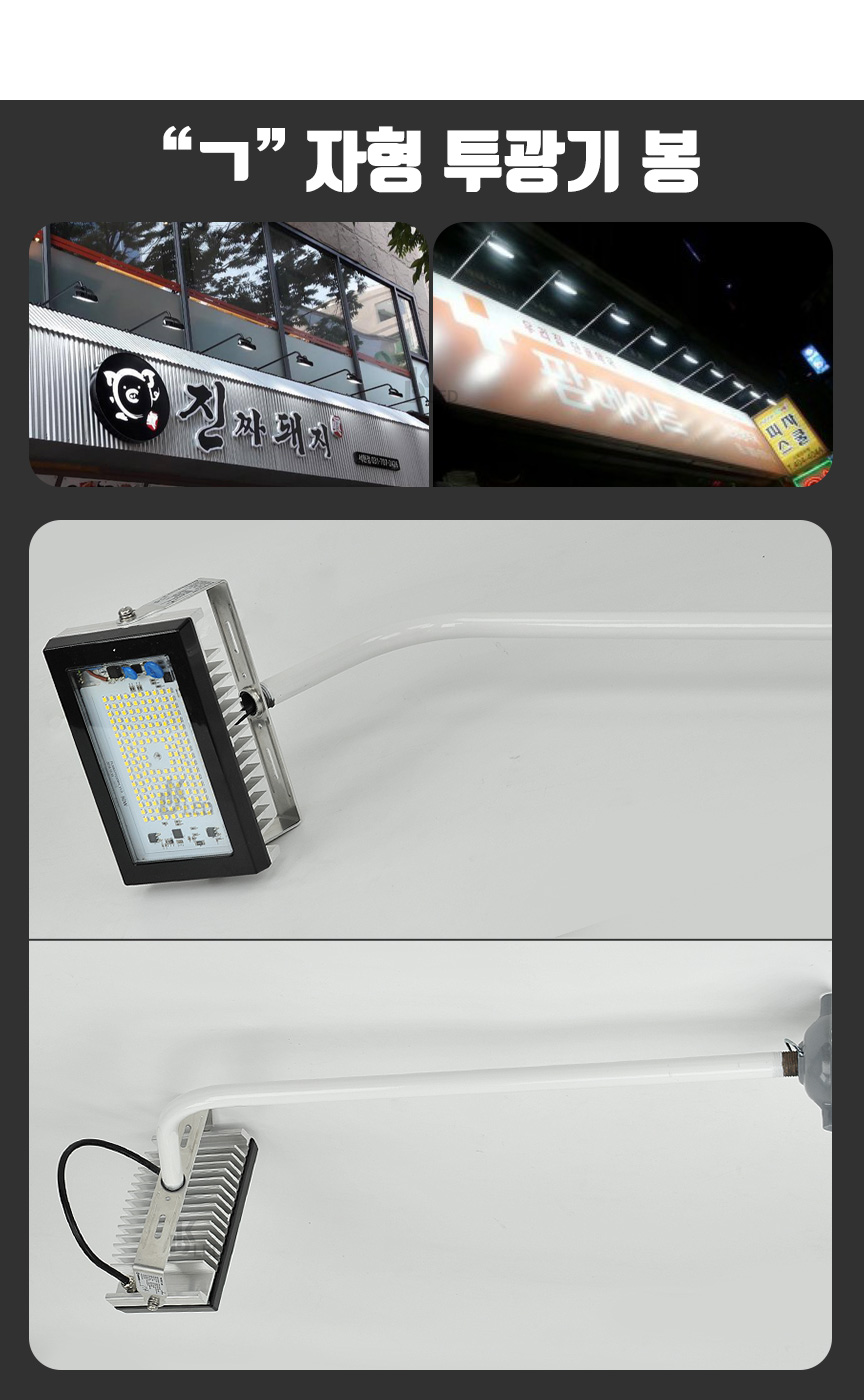

"ㄱ"자형 거치봉

※ 거치봉 색상은 하얀색입니다.





---





대경LED 상품번호 : 4819





---
