24V 엘이디바 빛 밝기 조절 디머 조광기 SMPS 300W 세트

프리 조광기는

DC 12V 또는 24V

LED바, 3구 LED모듈에 연결해서

빛 밝기 조절이 가능한

디밍 LED조광기입니다.

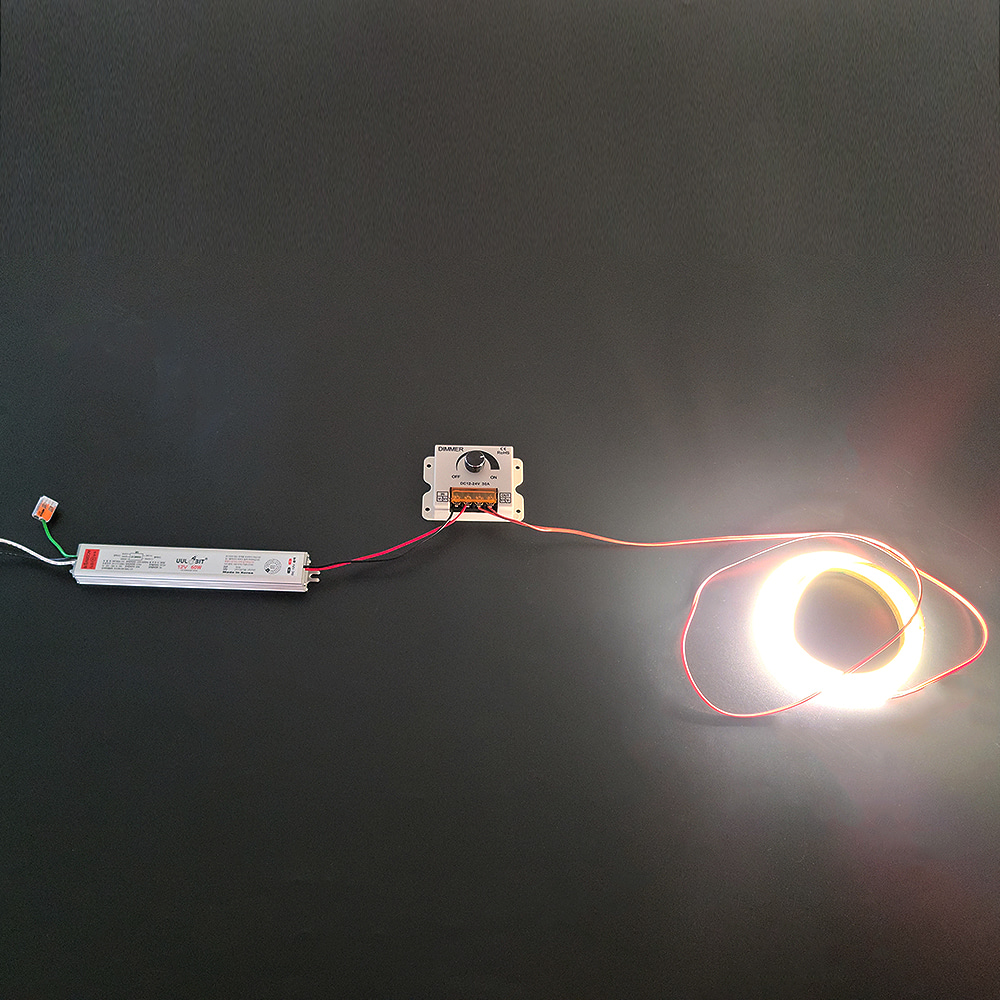

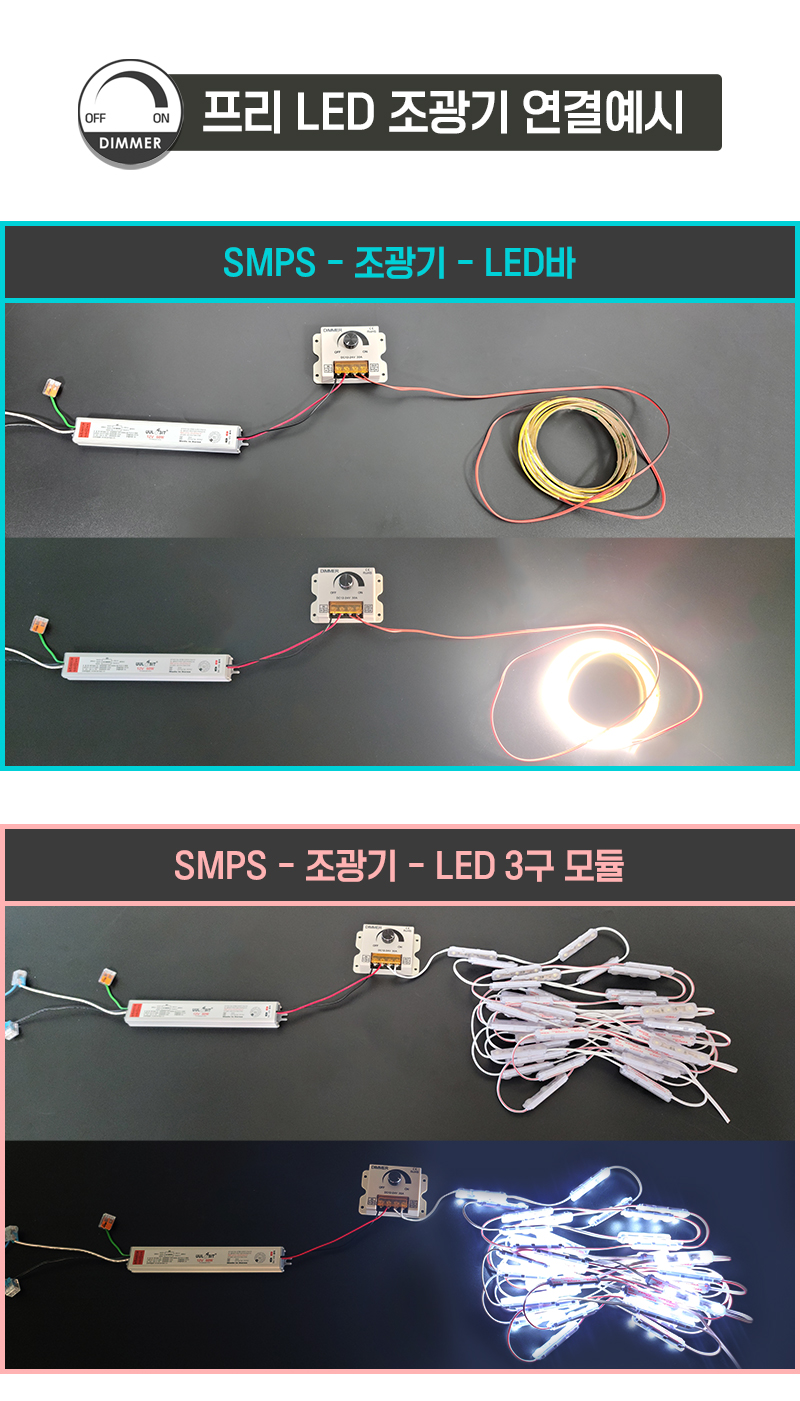

아래는

DC 24V LED바를 연결하여

사용하는 SMPS 300W에

프리 조광기를 연결하여

빛 밝기조절이 가능하게

사용하는 방법에 대한 설명입니다.

일반적으로

대부분의 DC 조광기는

밝기조절할때

플리커 현상이 발생 하는데

프리 LED 조광기는

이런 플리커 현상 없고

조그 다이얼을 사용하여

부드러운 빛 밝기 조절이

가능한 제품입니다.

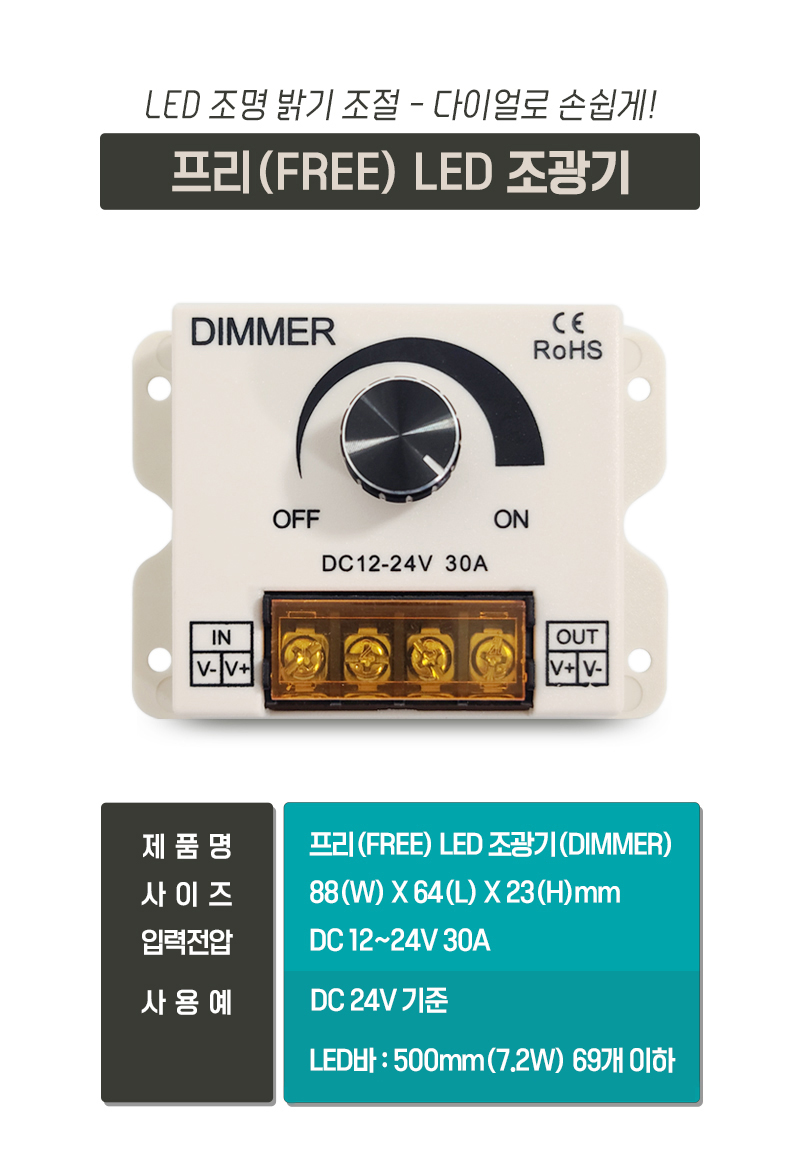

프리조광기는
LED바 기준 최대
11m까지 사용 가능하고

3구 LED모듈 기준
최대 500개까지 사용 가능한
빛 밝기 조절 제품입니다.

※ 단, 12V, 24V 전원에 따라

연결되는 길이가 다르고

그에 따라 병렬 연결을 해서

사용해야 합니다.

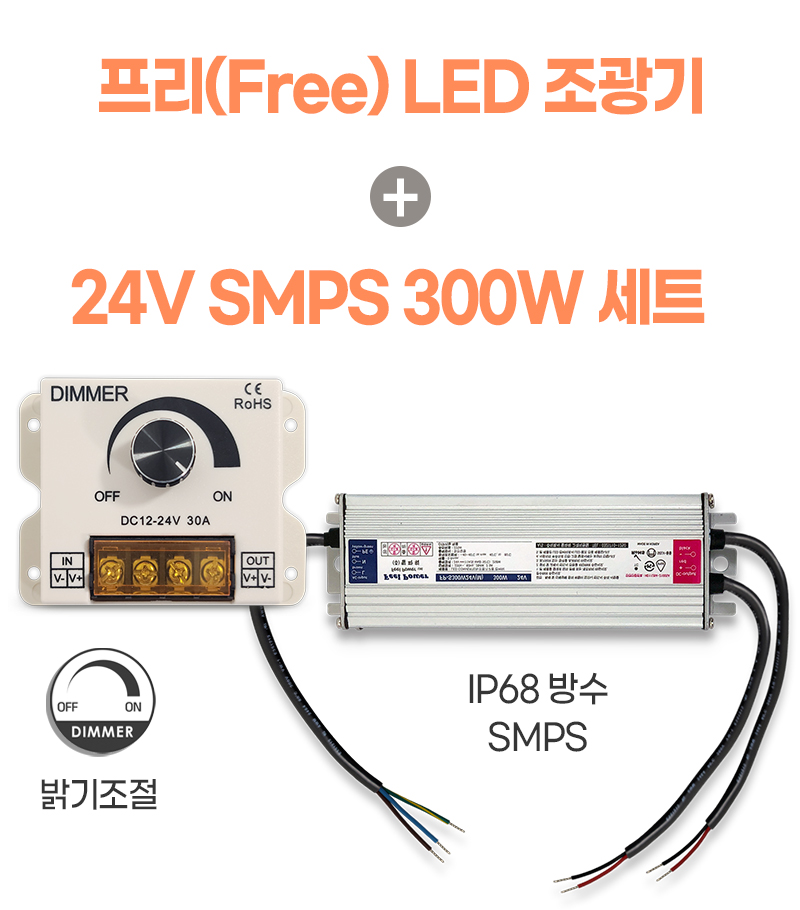

DC 24V SMPS 300W 세트 상품으로

24V LED바 기준 15m까지
사용이 가능한 제품입니다.

※단, 5m마다 병렬연결 필수!

프리조광기와 같이
사용할 수 있는 제품으로는

DC 24V 전원을 사용하는
LED바 또는 LED투광기 등이
있습니다.

DC 24V LED바 또는
24V LED투광기에 연결하여
플리커 현상 없이
부드러운 빛 밝기 조절이 가능합니다.

플리커 현상 이란?
빛을 내는 LED조명이나
전자기기 화면 속 밝기가
일정하지 않고 깜빡이며
화면(빛)이 떨리는 증상

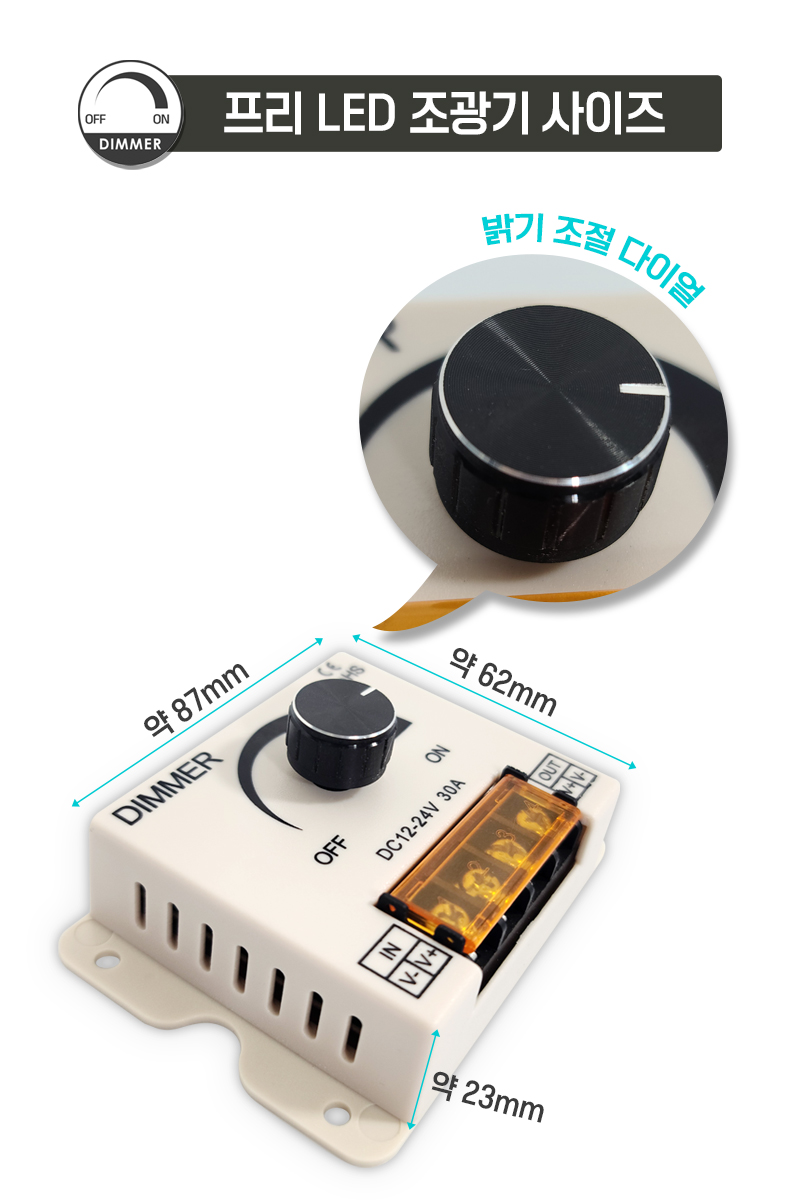

프리조광기 사이즈

가로 약 87mm
세로 약 62mm
폭 약 23mm

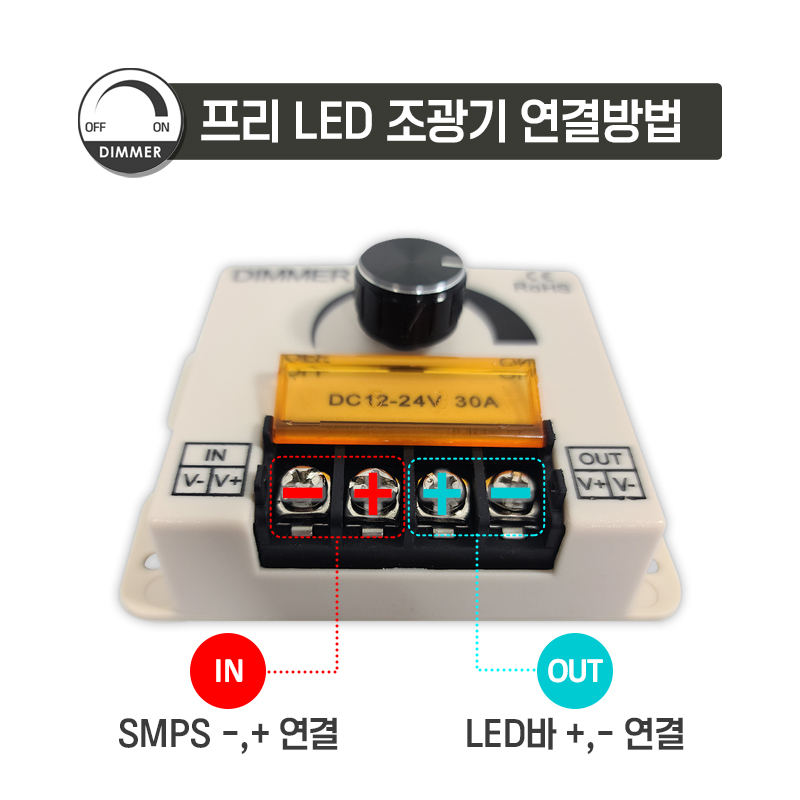

IN 단자

SMPS DC 24V 전원을
연결하는 단자로
±극성에 맞게 연결해야 합니다.

OUT 단자

DC 24V LED제품을
연결하는 단자로
±극성에 맞게 연결해야 합니다.

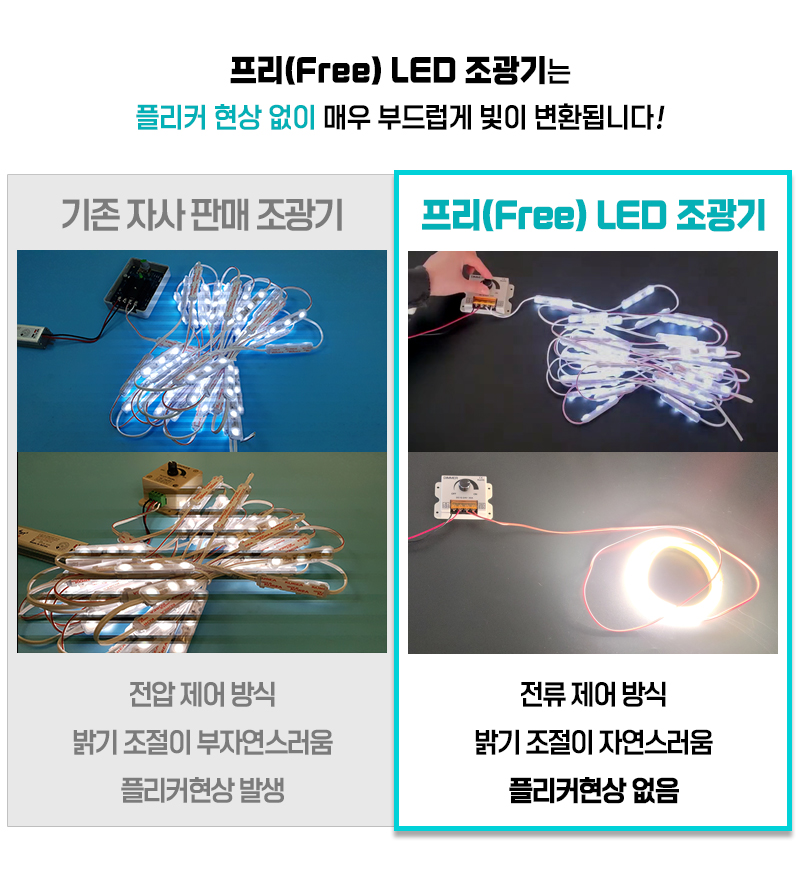

시중에 판매 중인
대부분의 LED조광기는
전압 제어 방식으로 작동하므로

빛 밝기를 조절할 경우
부자연스럽게 빛이 변환되고
밝기를 낮추는 순간
플리커 현상이 발생하는데

프리조광기는
전류 제어 방식으로 작동하므로
빛 밝기를 낮추더라도
플리커 현상이 발생하지 않고
부드럽게 빛 밝기 조절이 가능합니다.

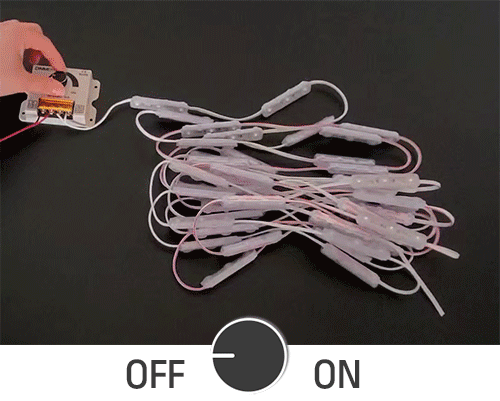

(다이얼을 돌려 빛 밝기 조절이 가능합니다.)

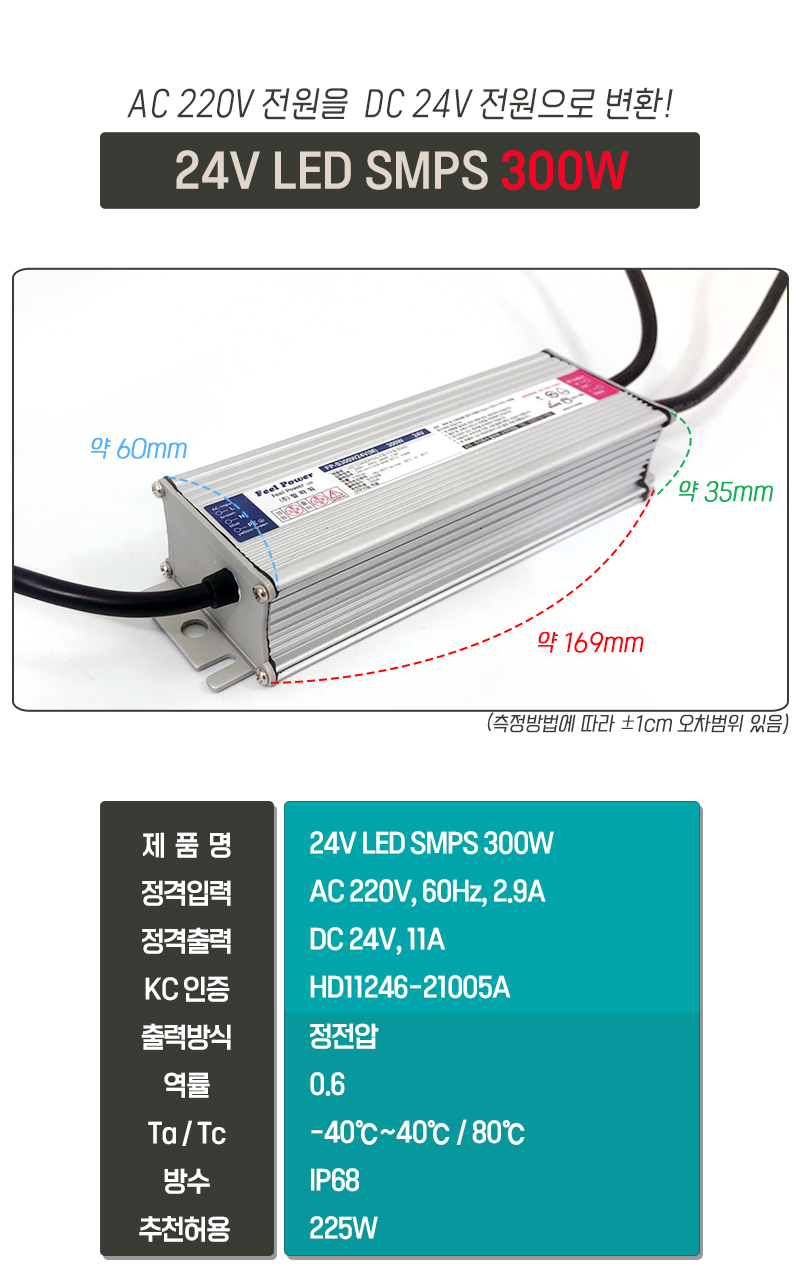

24V LED SMPS 300W는
AC 220V 전류를 DC 24V로
변환해 주는 IP68(방수형) 제품입니다.

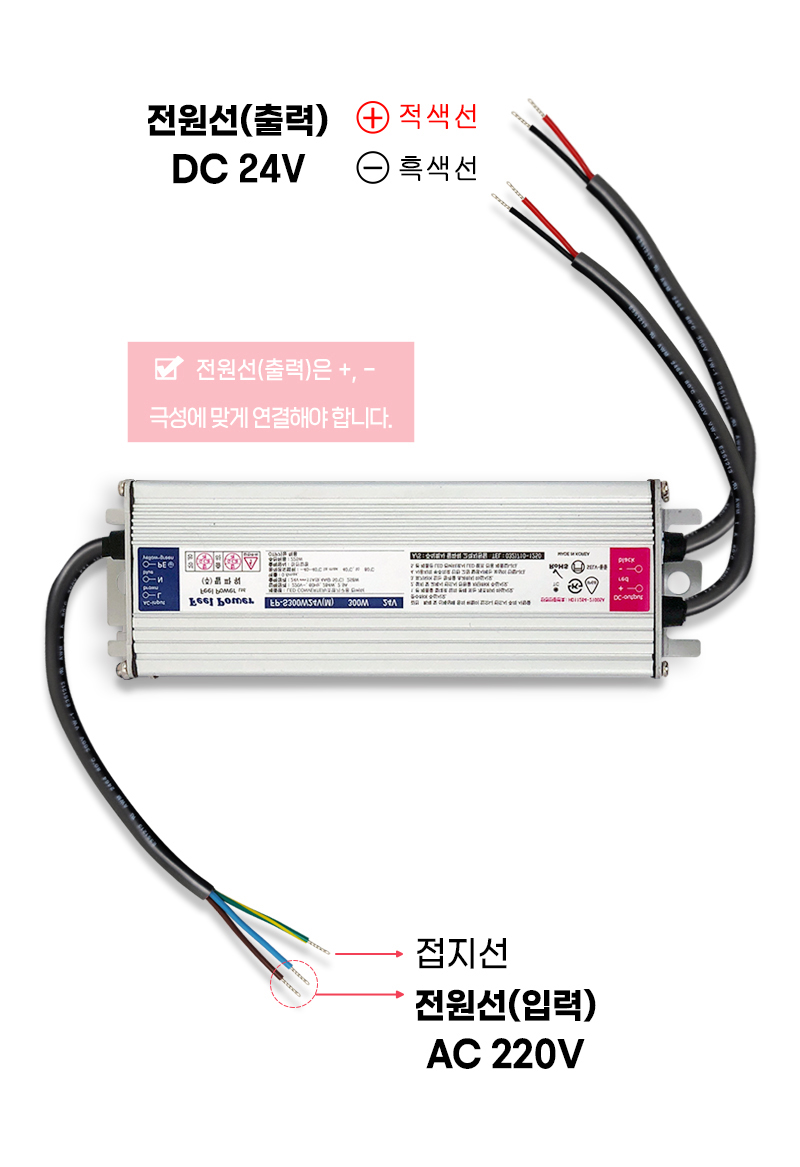

SMPS 연결 방법

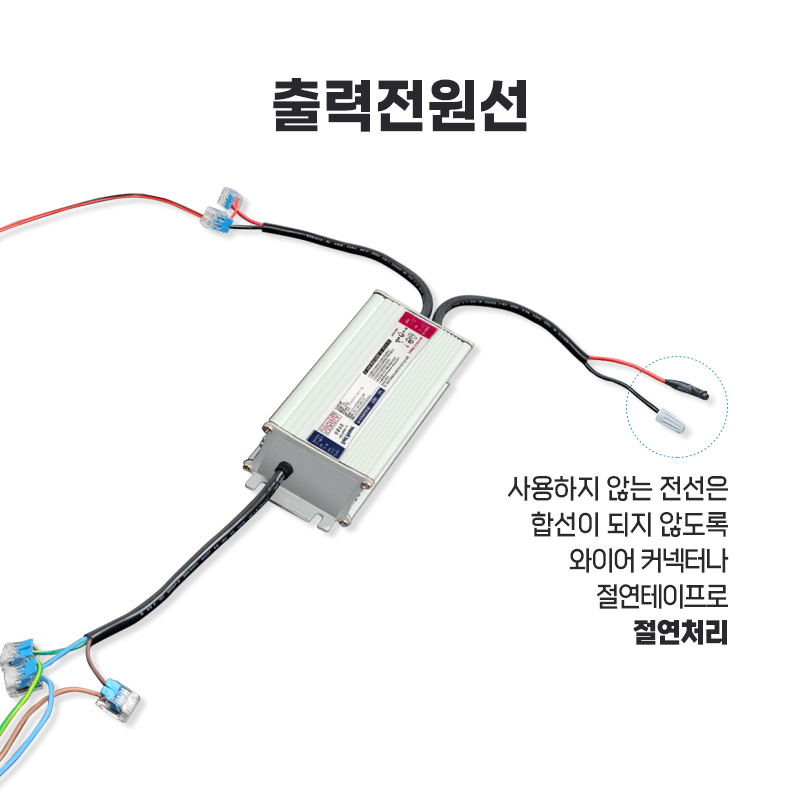

DC 24V SMPS 출력선은
플러스, 마이너스 극성이 있으므로
적색선은 ＋에 연결하고
흑색선은 －에 연결합니다.

극성에 맞게 연결해야 하며
극성을 반대로 연결할 경우
제품에 문제가 발생합니다.

---

SMPS 입력선(AC 220V)
AC 입력선은 극성이 없으므로
파란색선, 갈색선을
극성에 관계없이 연결

녹색에 노란색 띠가 있는 선은
접지선이므로 접지선 또는
접지 단자에 연결하고

접지선이 없는 경우
SMPS 접지선은 다른 곳에
연결하지 않고

절연 마감해 두면 됩니다.

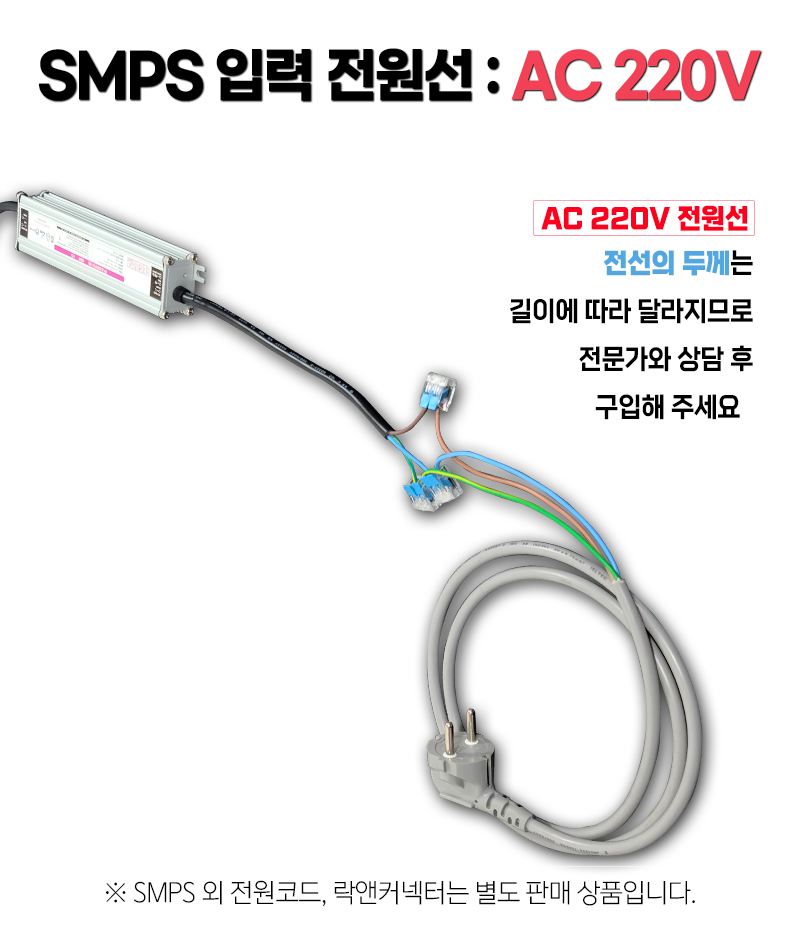

입력선(AC 220V)은
AC 220V 전선에 직접 연결하여
사용이 가능하며

콘센트에 꽂아 사용할 경우
아래 이미지처럼 별도의 코드선을
구입 후 연결해서 사용해야 합니다.

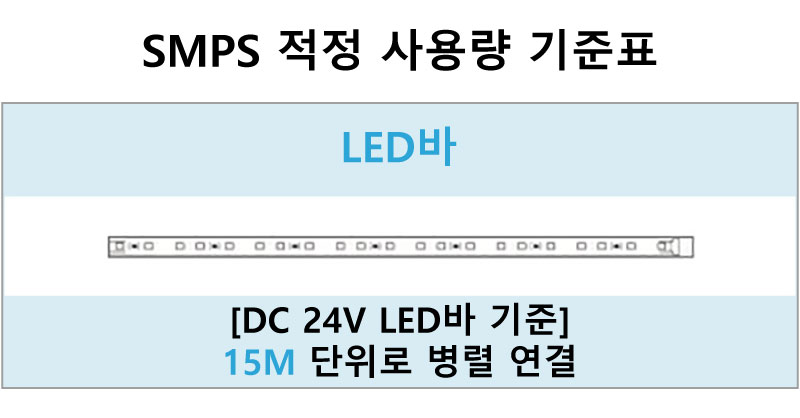

SMPS 적정 사용량 기준표

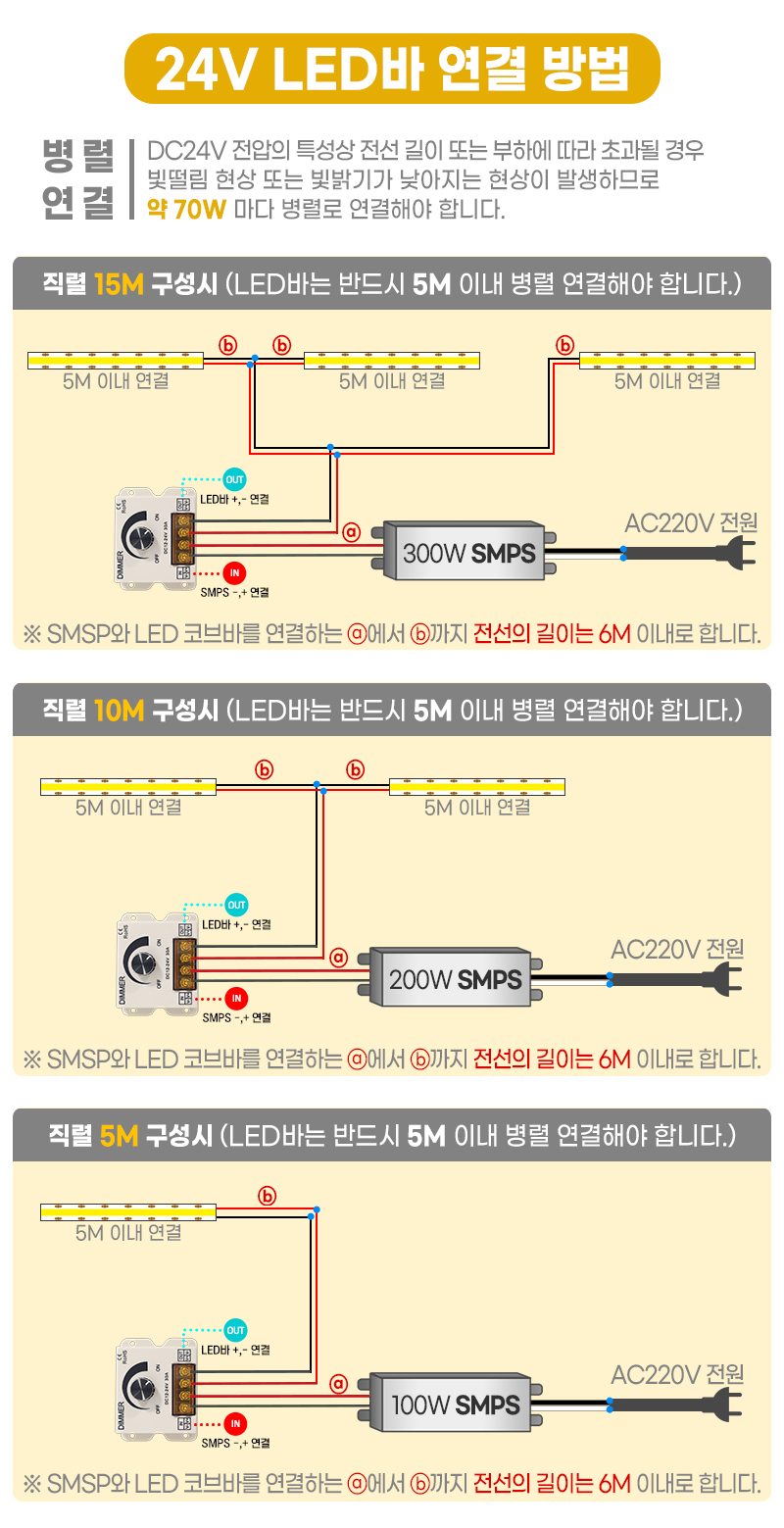

24V LED바 병령 연결 시
아래 이미지를 참고해 주시기 바랍니다.

---

추가 구성품으로는
5.5파이 터치 조광기(소형) 제품과
무선 리모컨 디밍 조광기 제품이 있습니다.
