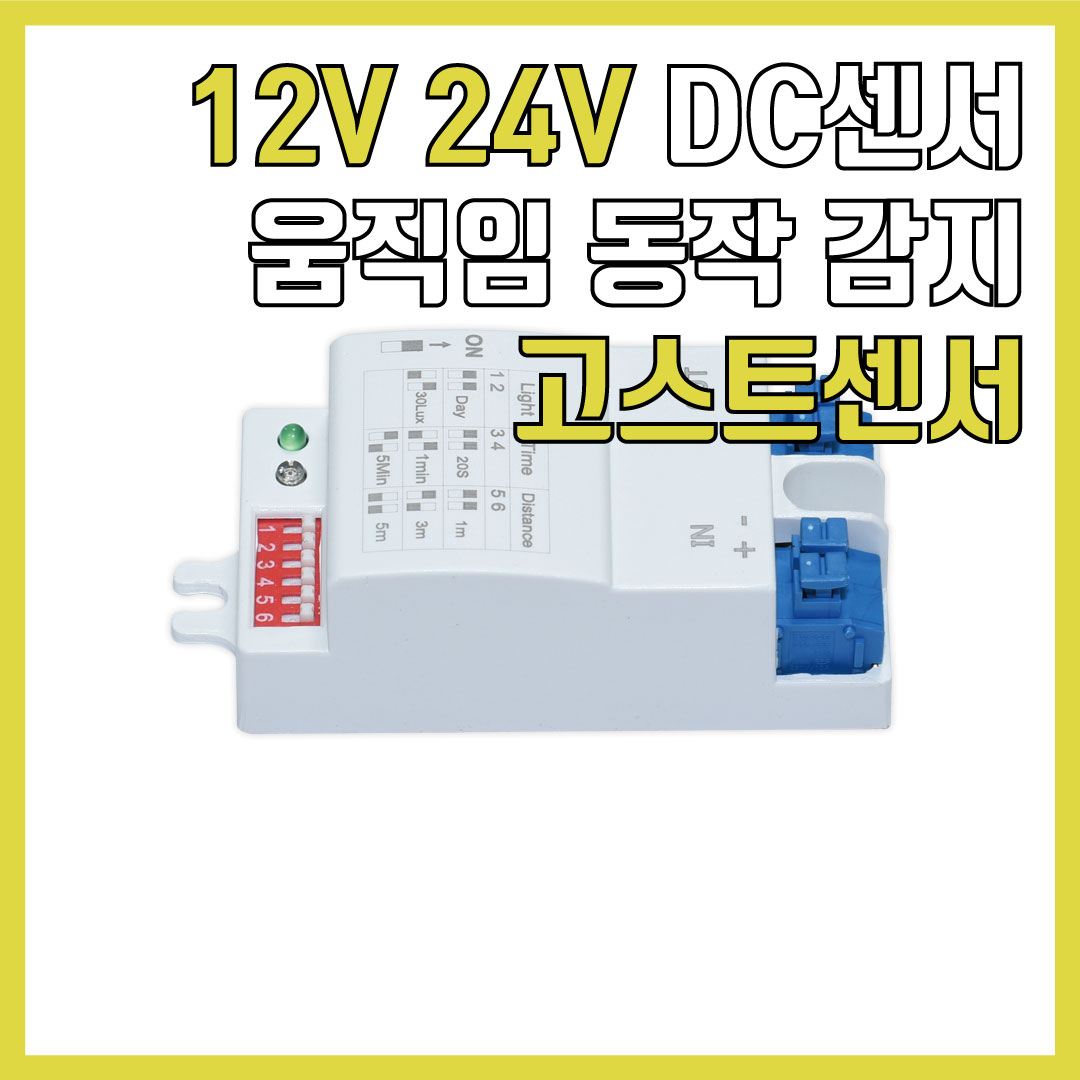

12V 24V DC센서 움직임 동작 감지 고스트센서

고스트 센서는

LED조명에 연결해서

움직임이 감지되면

자동으로 켜지

움직임이 없으면

자동으로 꺼지는

LED 전용 센서입니다.



고스트 센서는 AC용과 DC용으로
나눠지는데

아래 설명하는 제품은 DC용이며

DC 12V, 24V LED바 또는
3구 LED모듈에 연결해서
사용할 수 있는 센서입니다.

※ AC 220V용 고스트 센서는
맨 아래 하단에서 확인하실 수 있습니다.



DC용 고스트 센서는
DC 12V부터 24V LED바 또는
3구 LED모듈에 연결하여
움직임이 감지되면 켜지고
움직임이 없으면 자동으로
꺼지도록 사용할 수 있으며

​주변의 조도에 따라
설정이 가능하고
5m 이내의 감지 거리를
3가지로 설정 가능하며

점등 시간을 5분 내외로
3가지 설정이 가능합니다.



모션 동작 감지 AC용으로
석고보드, 목재(합판), 플라스틱,
유리와 같은 벽이나 천장 안쪽에
설치하더라도

인체 동작 감지가 되므로
보이지 않는 센서라고 해서
고스트 센서라고 합니다.

※ 단, 철재, 비 철금속, 콘크리트 등광 같은
벽, 천장 안쪽에는 사용 불가

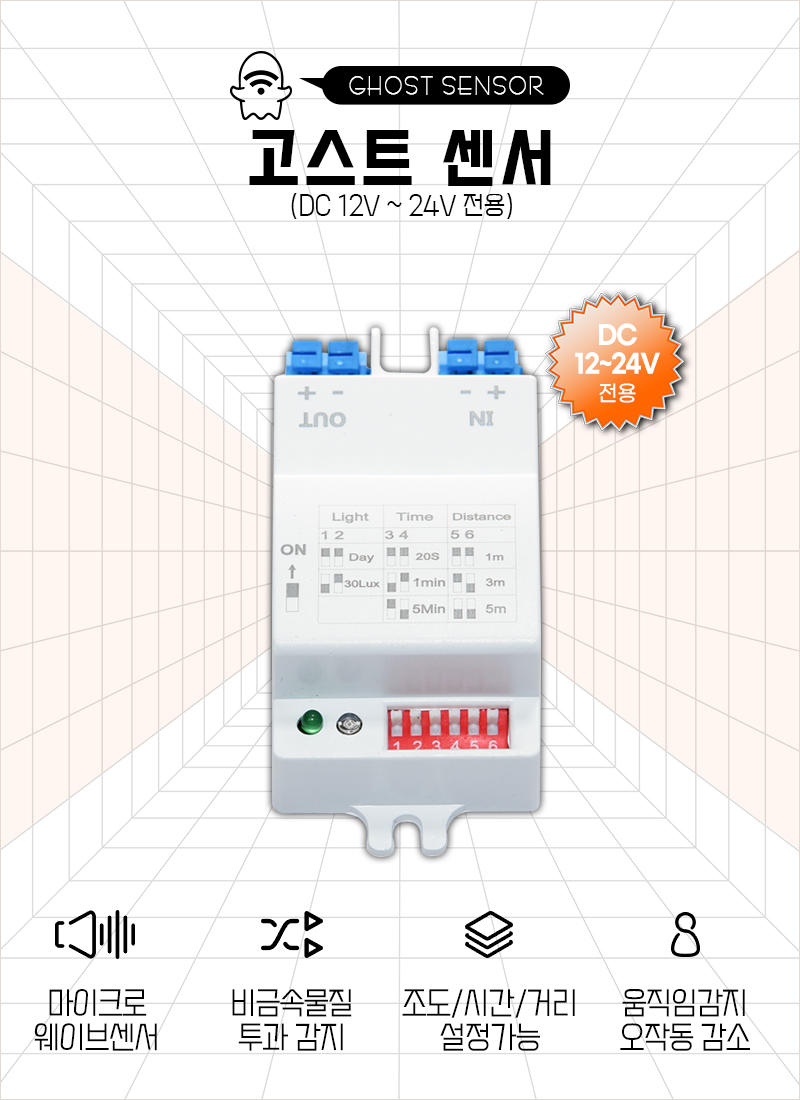

DC용 고스트 센서

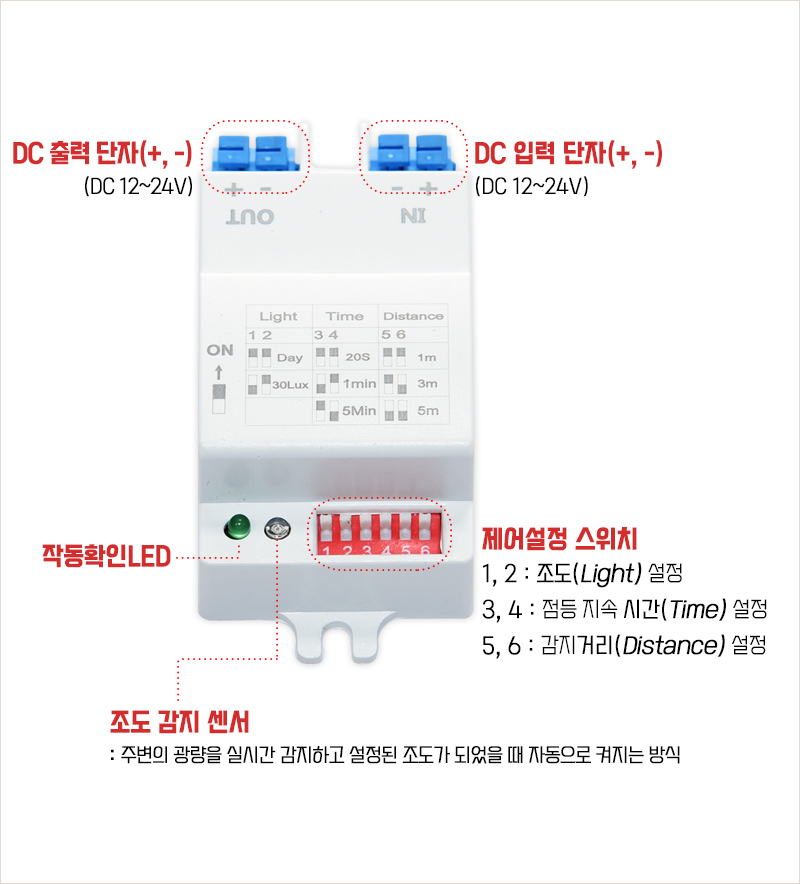

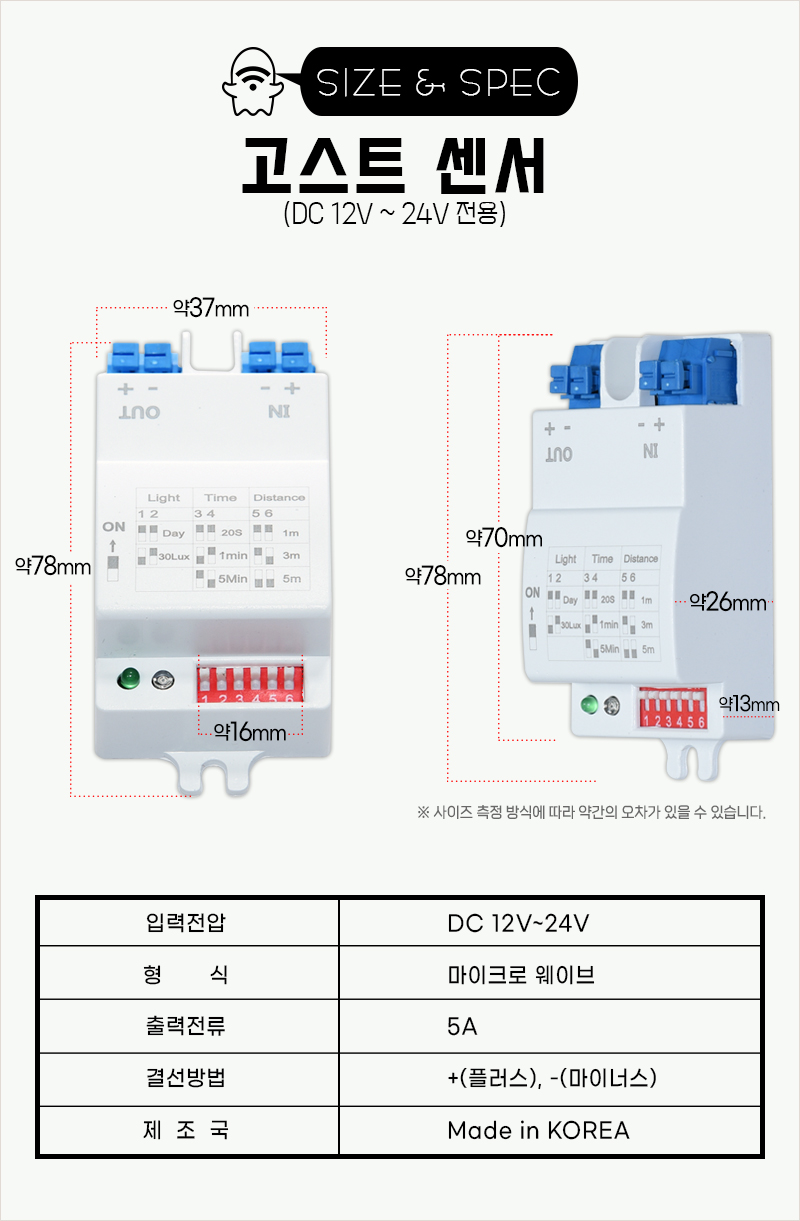

고스트 센서 각 부분 명칭

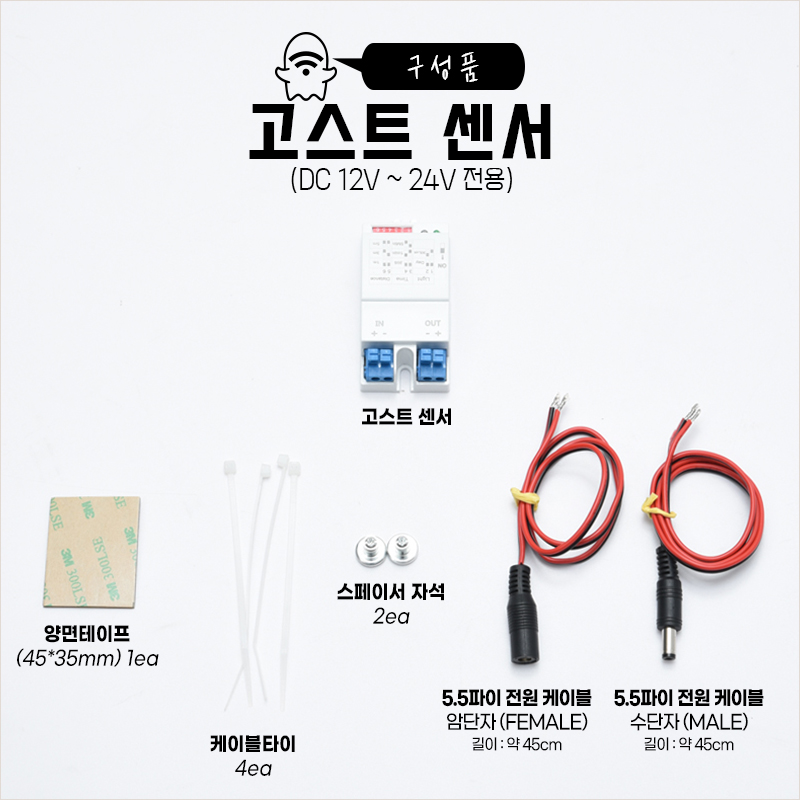

고스트 센서 상품 구성품



앙면 테이프

천장이나 벽면에 부착 시 사용

​스페이서 자석

철판으로 된 곳에 부착 시 사용

​5.5파이 전원 케이블

5.5파이 잭 어댑터 연결 사용

---

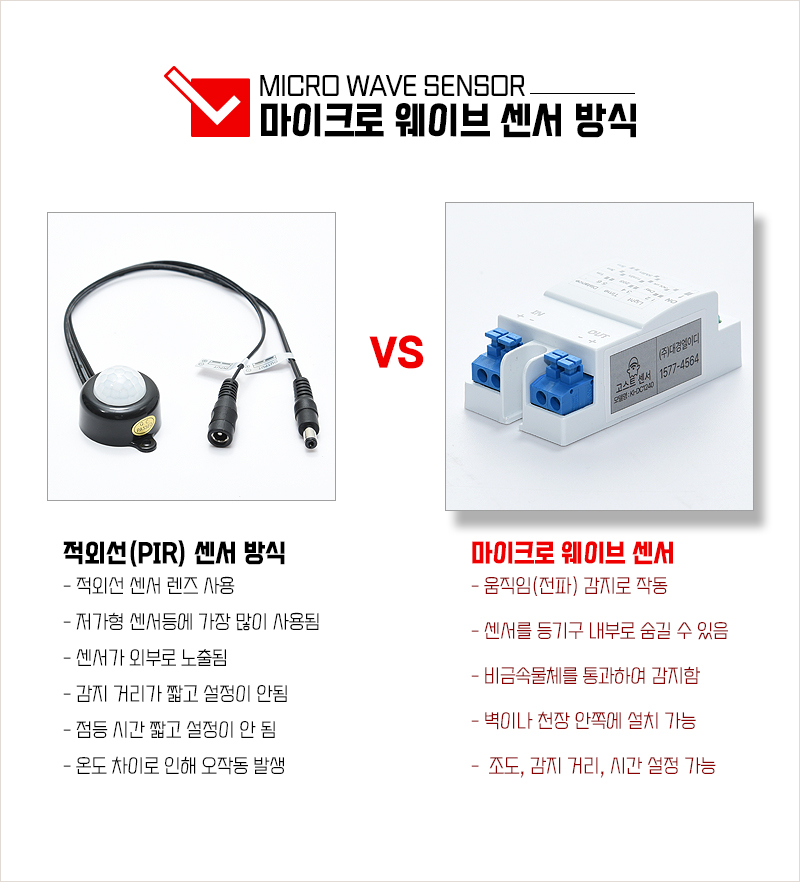

마이크로 웨이브 센서 방식

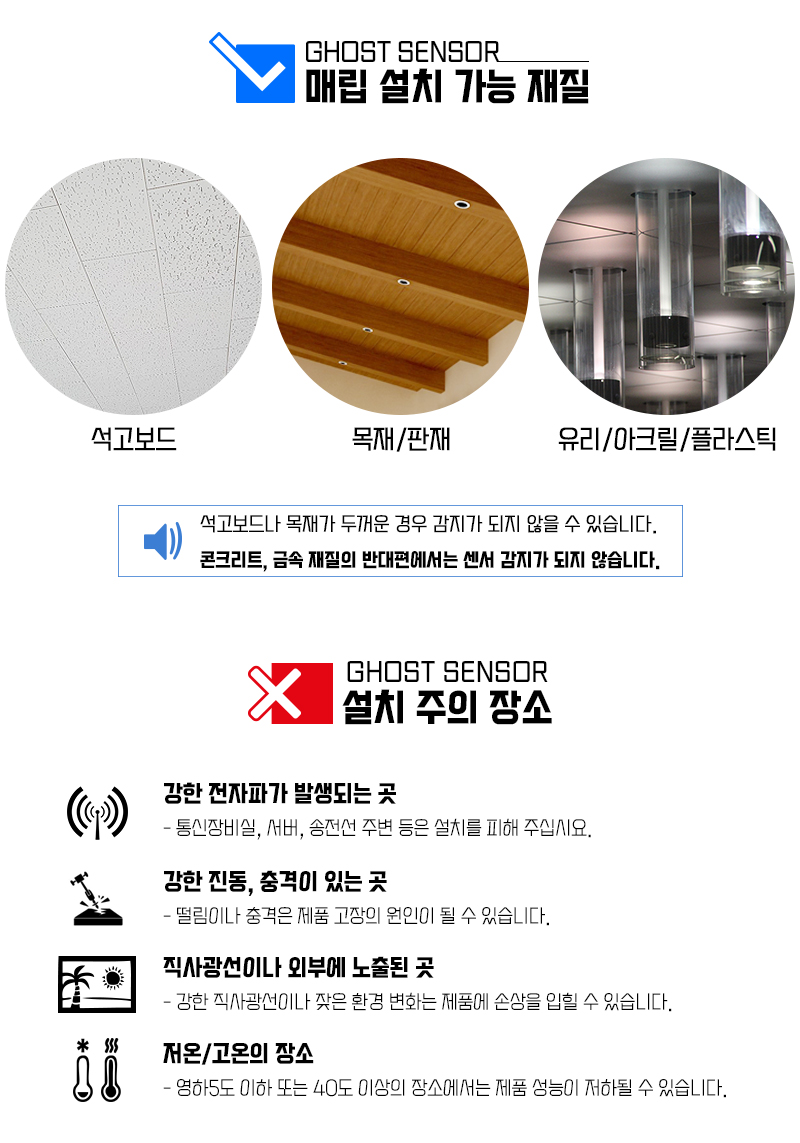

설치 가능 재질 및 설치 시 주의 장소

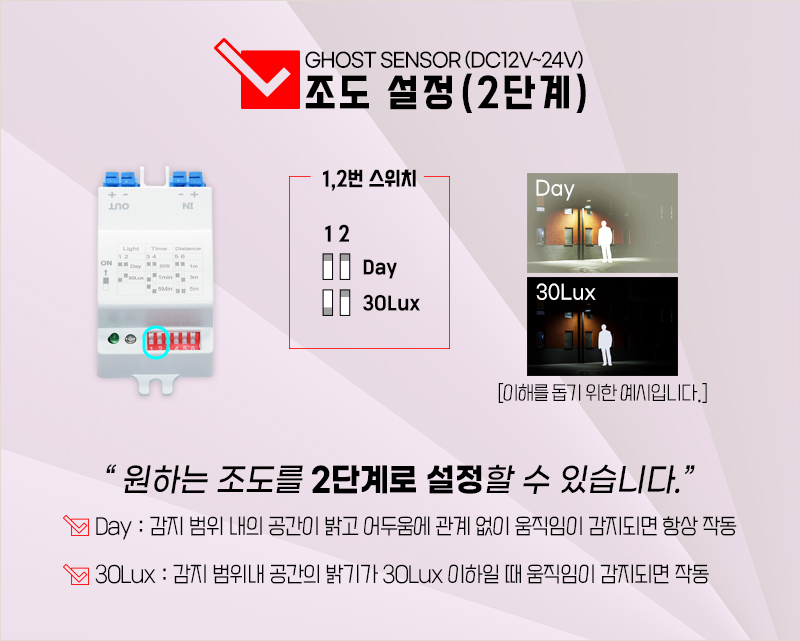

조도 설정

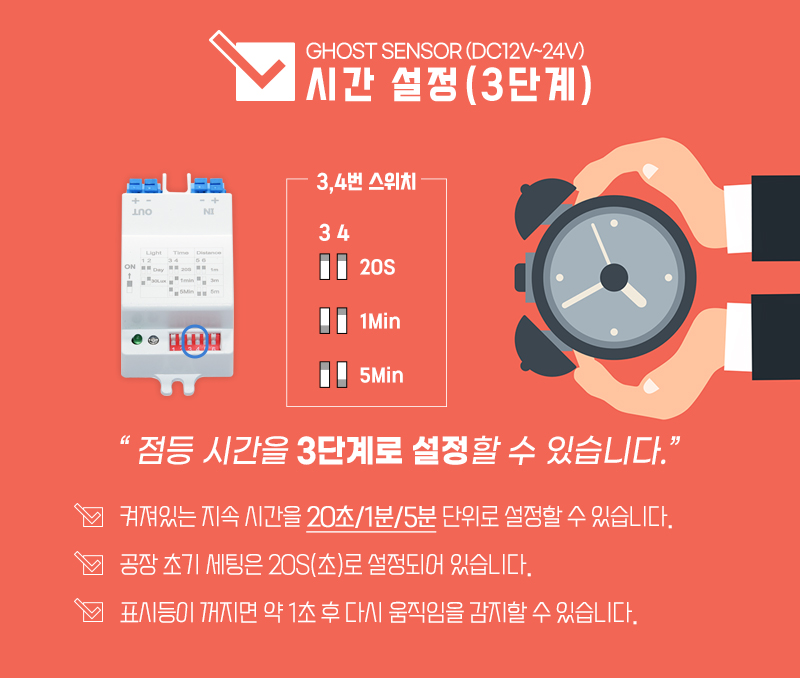

점등 시간을 3단계로
설정하실 수 있습니다.

점등 시간을 3단계로
설정하실 수 있습니다.

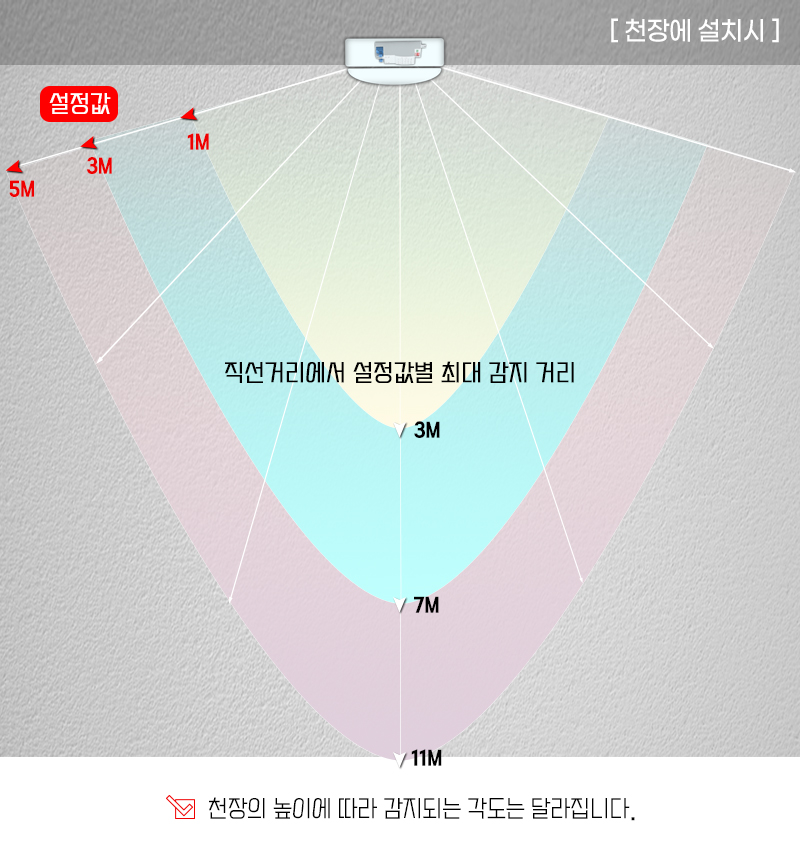

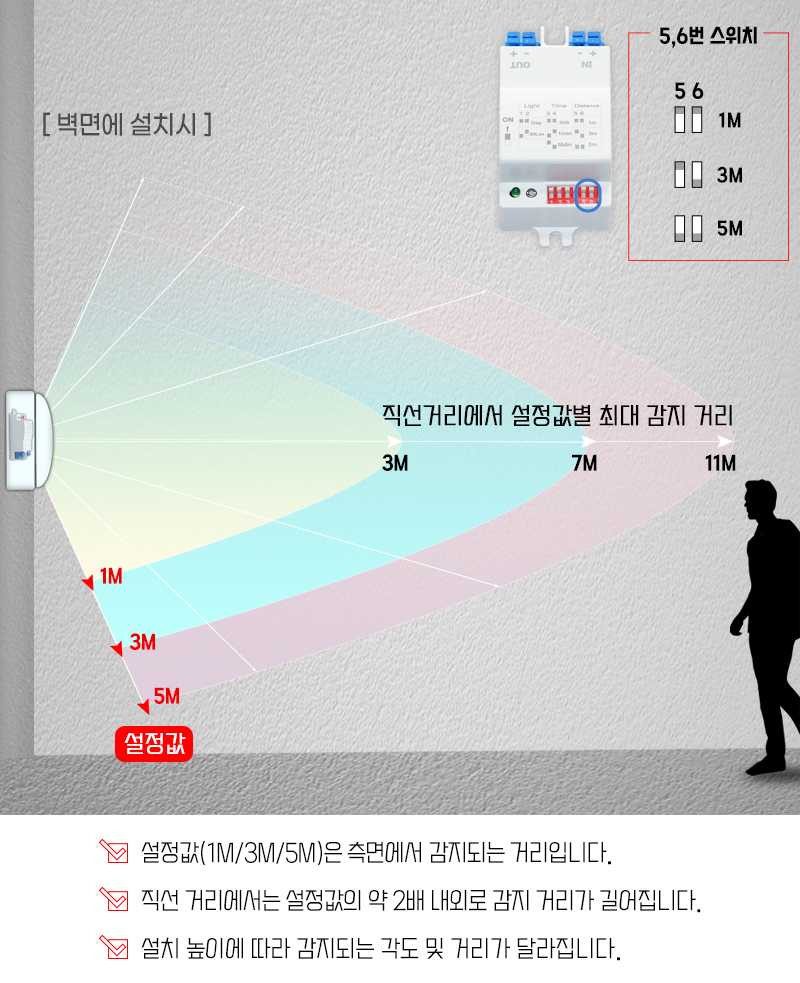

감지 거리 및 각도를 3단계로
설정할 수 있습니다.

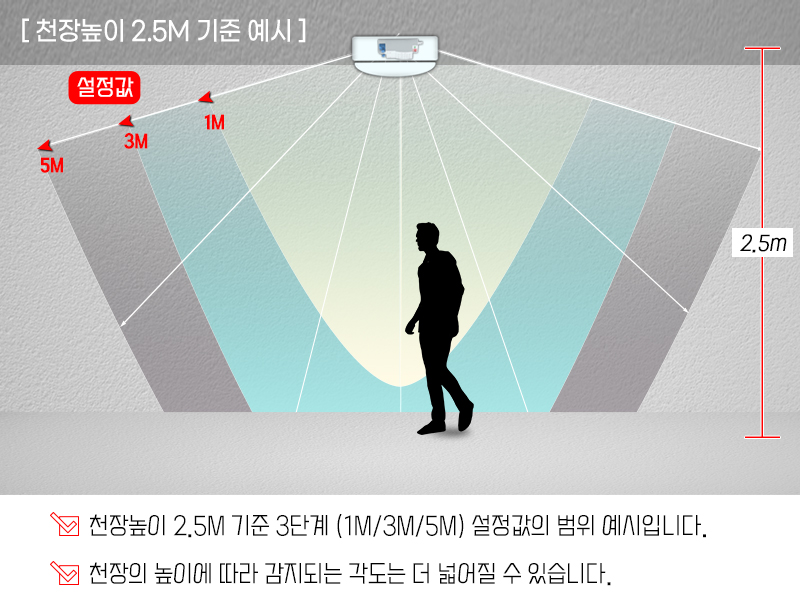

천장에 설치 시

천장 높이 2.5m 기준 예시

---

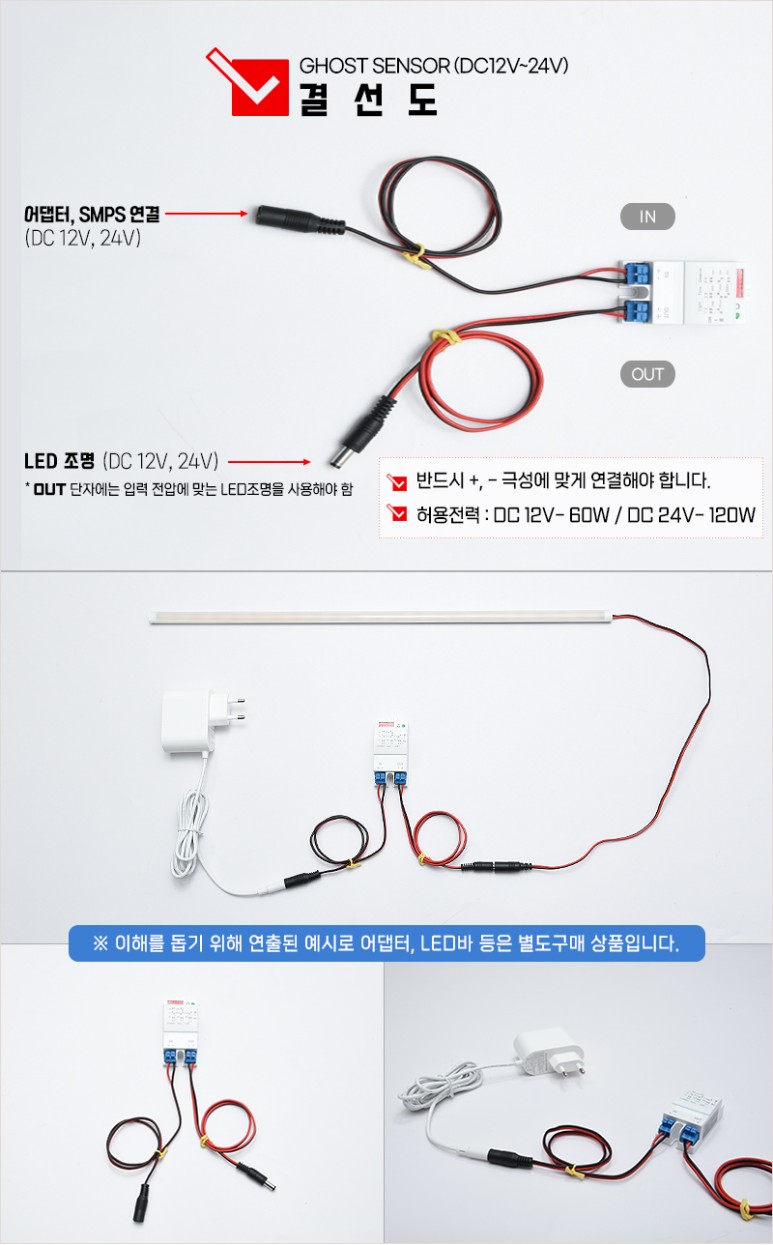

결선도



입력 전압에 따라 출력단 부하 사용

EX) 출력단에 DC 12V 부하 연결할 경우
입력단에 DC 12V를 공급하고

​출력단에 DC 24V 부하 연결할 경우
입력단에 DC 24V 전원을 공급합니다.

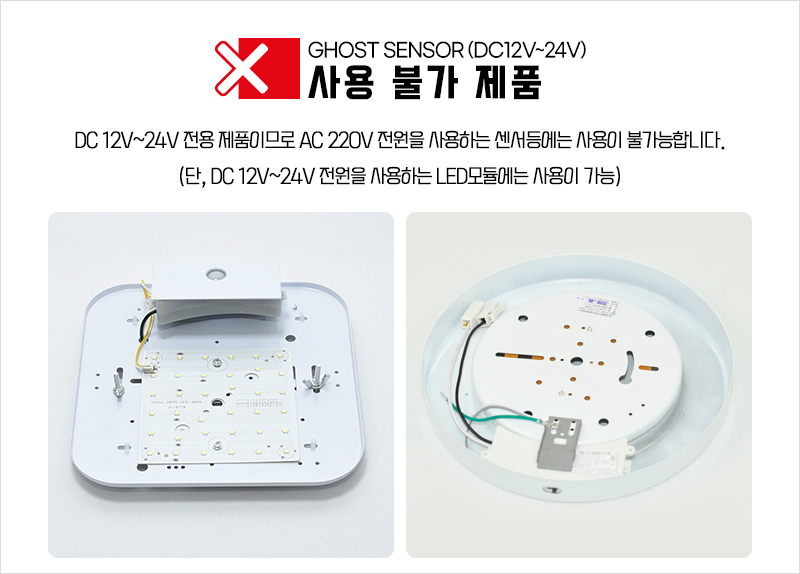

AC 220V에 사용할 제품은
아래 AC용 고스트 센서를
구입하시면 됩니다.



---

DC 12V 24V LED바
모션 인체 감지 고스트 센서
상품에 대한 더 자세한 정보는

아래 영상을
참고하시길 바랍니다.

---
