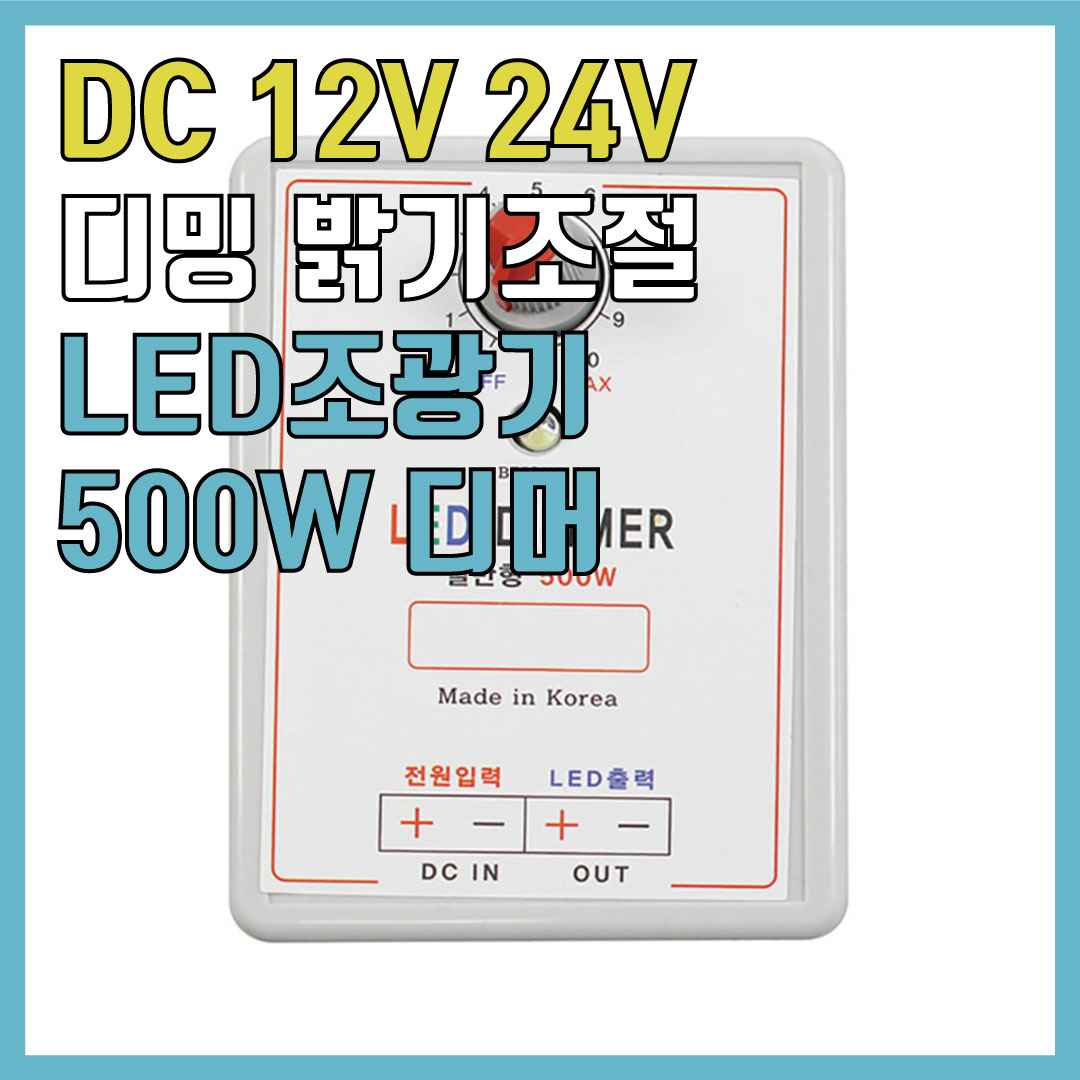

DC 12V 24V 디밍 밝기조절 LED조광기 500W 디머

LED조광기 500W는
DC 12V, 24V LED바 또는
3구 LED모듈에 연결하여

다이얼을 이용해
1~10단계 까지
빛 밝기 조절이 가능한
디밍용 LED조광기입니다.

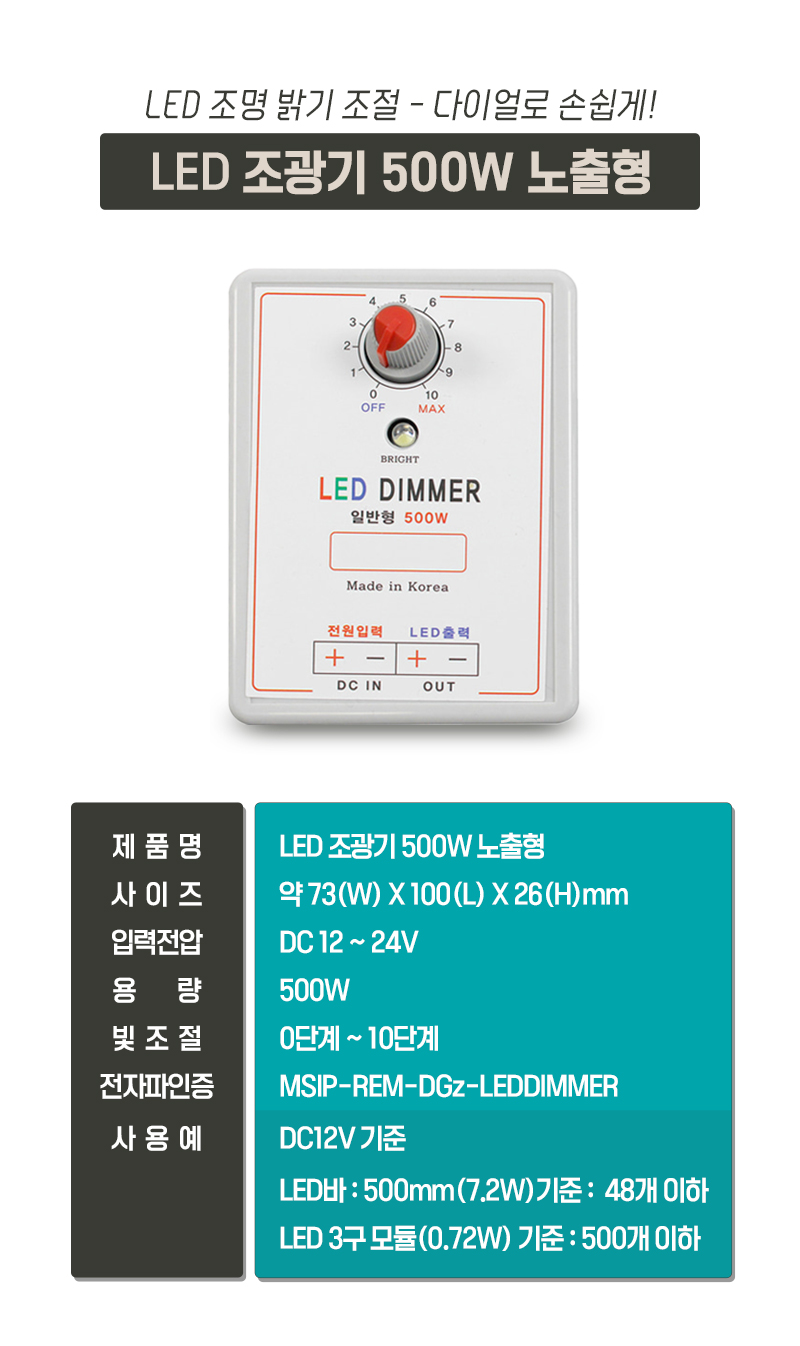

LED조광기 500W 스펙



사이즈 : 약 73(W) x 100(L) x 26(H)mm
입력 전압 : DC 12V~24V
용량 : 500W

사용 예 : DC 12V 기준

LED바 - 500mm(7.2W) 기준 : 48개 이하
LED 3구 모듈(0.72W) 기준 : 500개 이하



35W 내외로 병렬 연결해서

사용해야 합니다.

AC 220V 전원에 사용하시는 경우
AC 220V를 DC 12V또는 24V로
변환해 주는 어댑터나 SMPS를
사용해야 하며

연결하는 "LED바"나
"3구 LED모듈" 등과 같은 제품의
개수 또는 길이에 맞게
용량을 계산하여 연결 하셔야
제품을 더 오래 사용합니다.

※ 허용 용량의 70% 이내로
사용하는 것을 권장합니다.

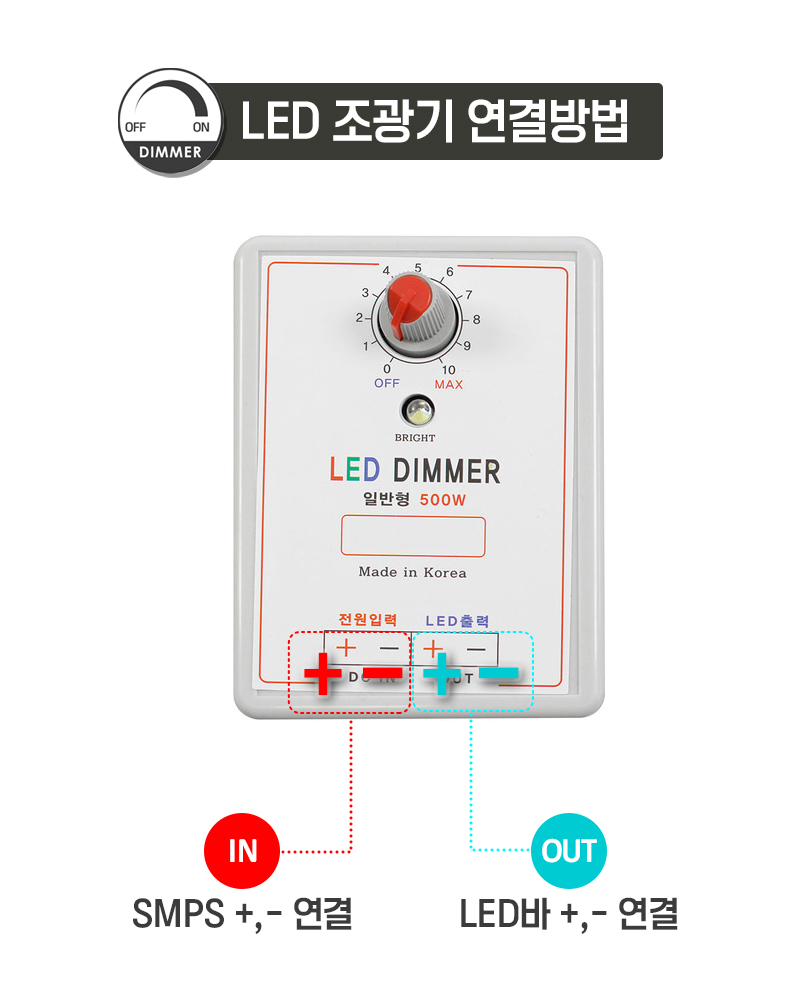

LED조광기 500W 노출형 연결 방법은
IN - SMPS를 극성에 맞게 ＋,－연결
OUT - LED바를 극성에 맞게 ＋,－연결
하시면 됩니다.

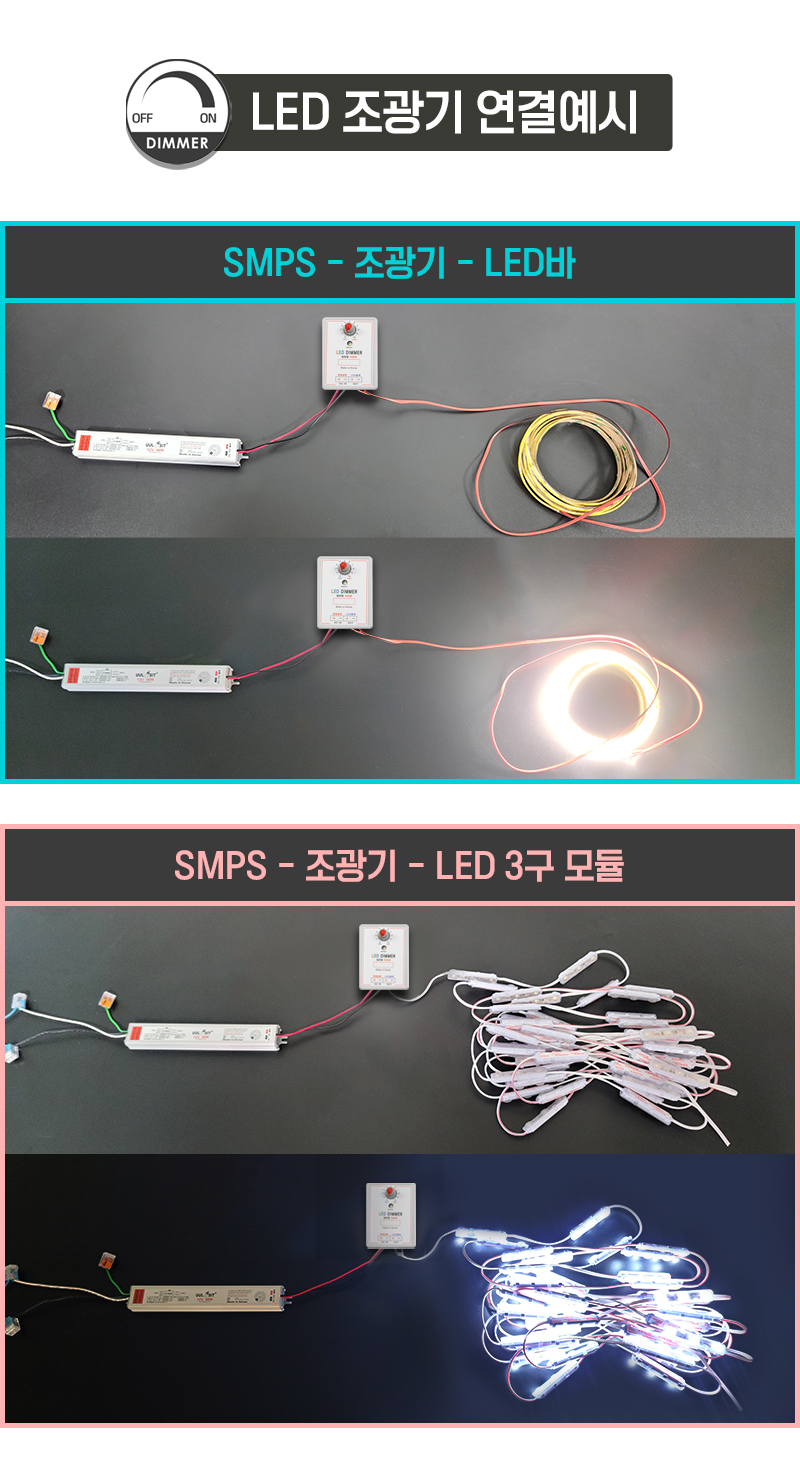

LED조광기 500W 노출형 제품에
연결 가능한 제품으로는
DC 12~24V LED바 또는
3구 LED모듈 제품이 있습니다.

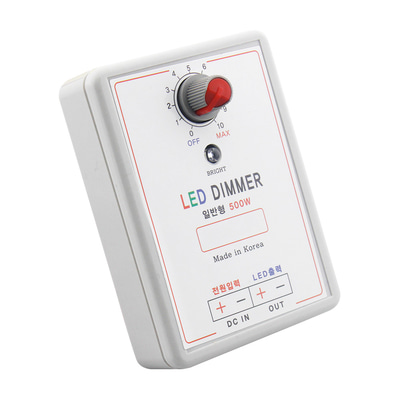

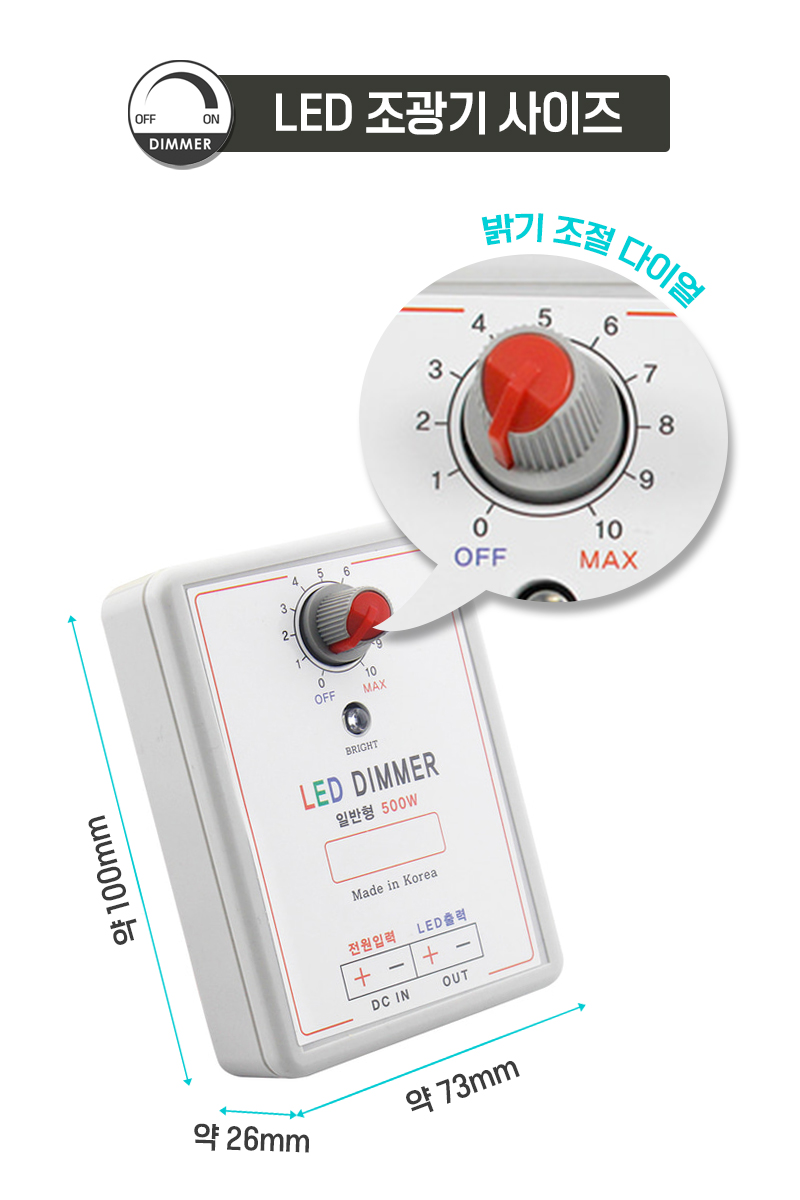

LED조광기 500W 사이즈는
아래 이미지를 참고바랍니다.

디밍용 디머 밝기 조절

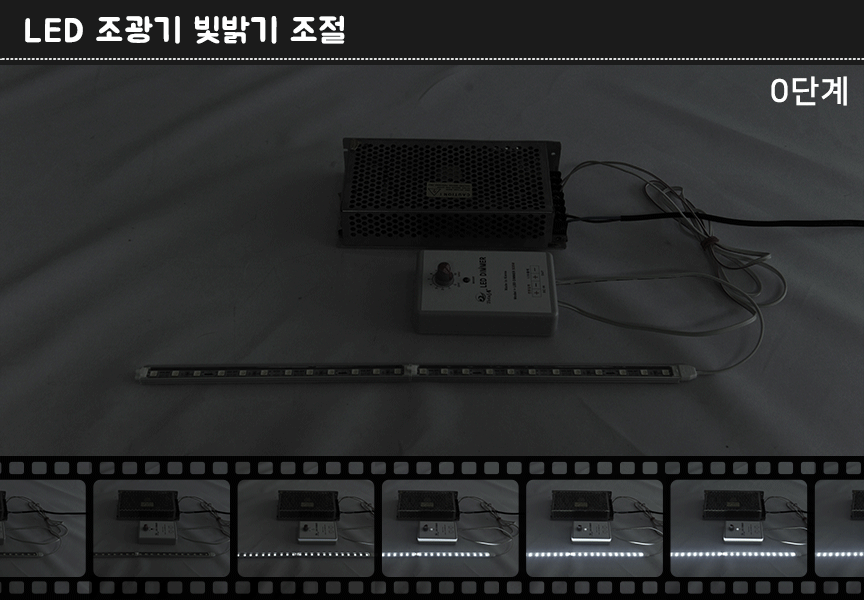

LED조광기 500W 노출형 제품은
다이얼을 돌려 빛 밝기를
1~10단계까지 조절할 수 있습니다.

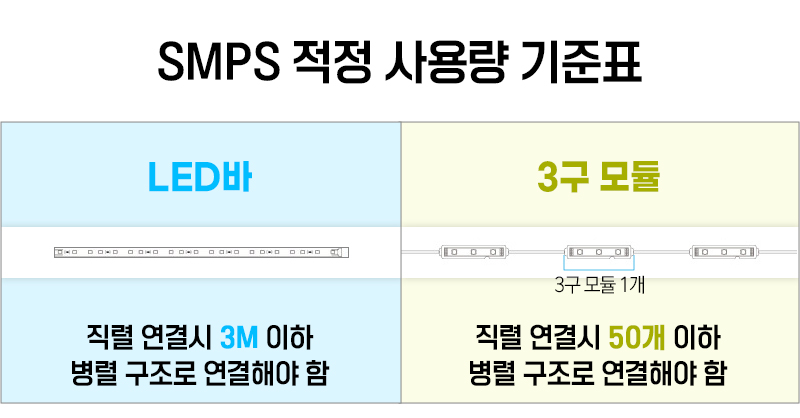

SMPS 적정 사용량 기준표

SMPS는 허용 용량의 70% 이내로
사용하는 것을 권장합니다.

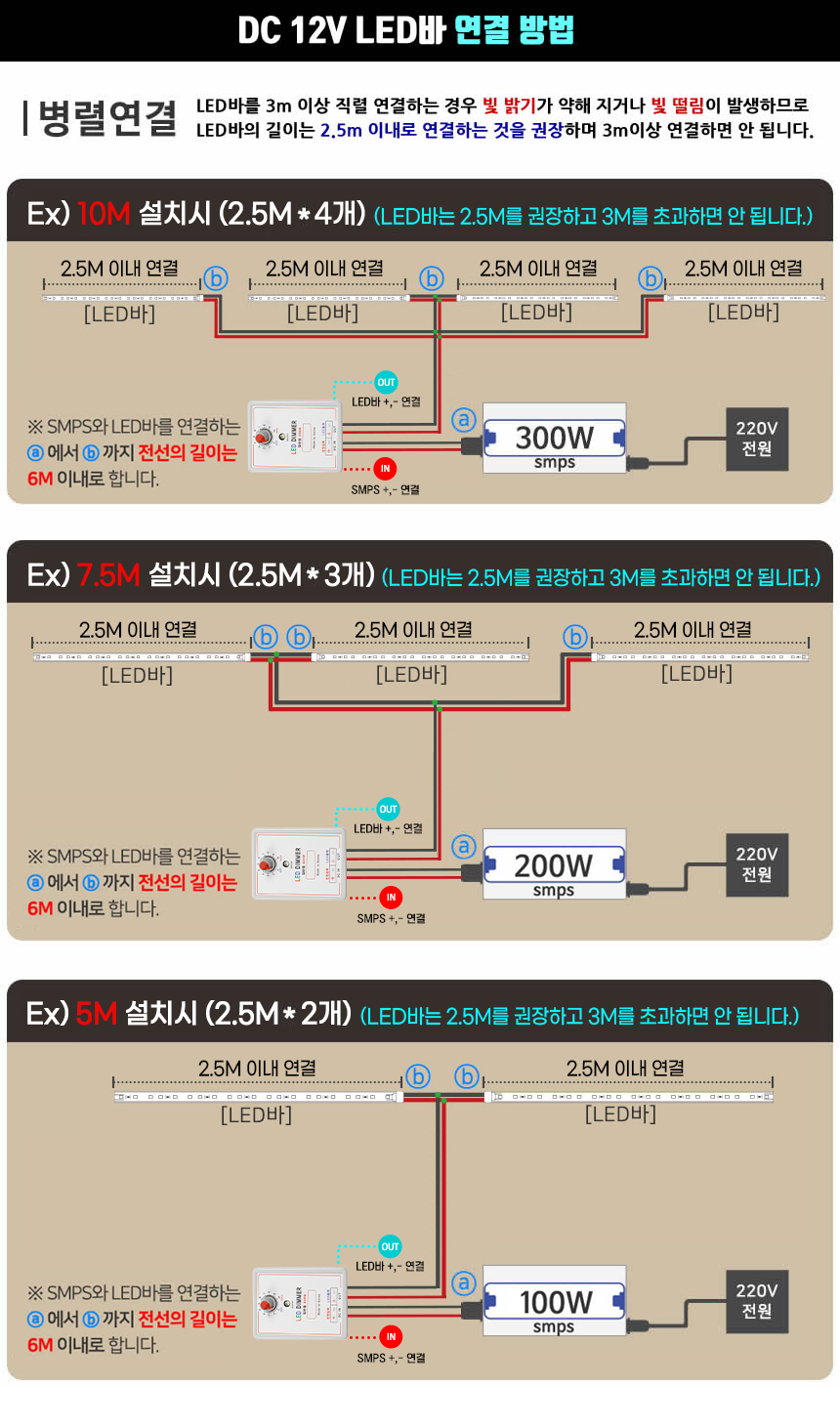

DC 12V LED바 병렬 연결 시
아래 이미지를 참고하시면 됩니다.

---
