12V LED 3구모듈 4000K 주백색 3구 LED모듈 방수LED





12V LED 3구 모듈

4000K 주백색

3구 LED모듈 방수LED





매장, 상가, 전시장



간판 테두리, 외벽 테두리

간접조명

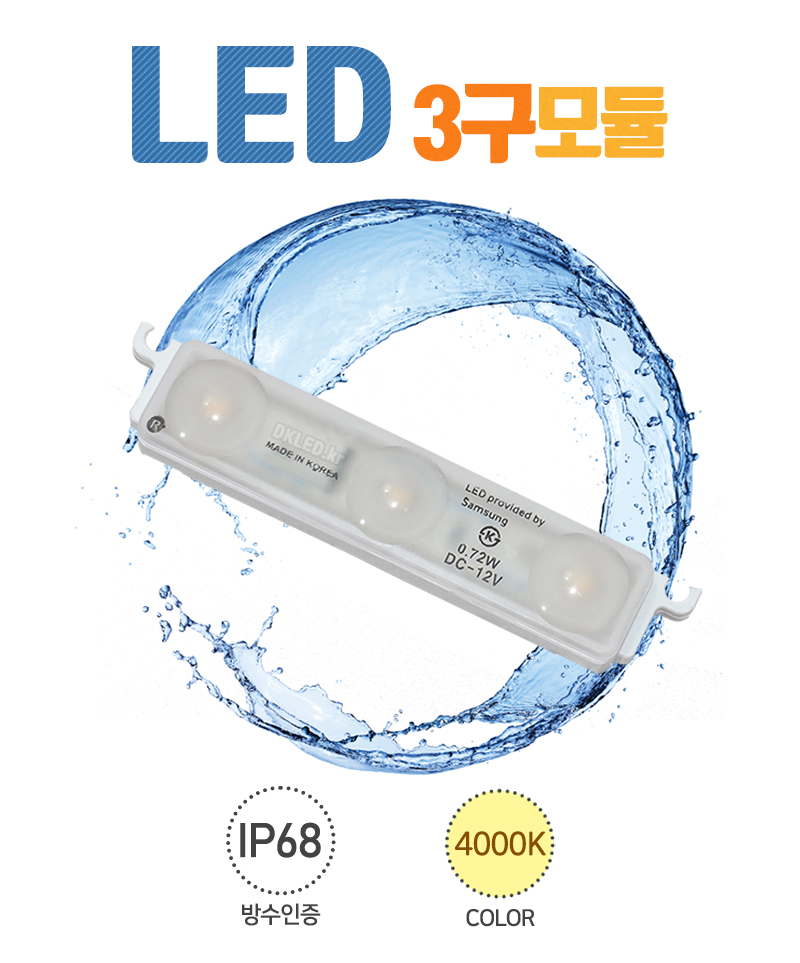

12V 방수 3구 LED모듈



50개 묶음 세트



IP68 방수 인증 LED모듈

따스한 느낌의 하얀색

색온도 4000K (온백색)



---



Point

01

설치 시 필수 부자재 체크!

3구 LED모듈은

AC 220V 전원을

DC 12V로 변환해주는

SMPS가 반드시 필요 하며 AC220V 전원선 필수입니다.

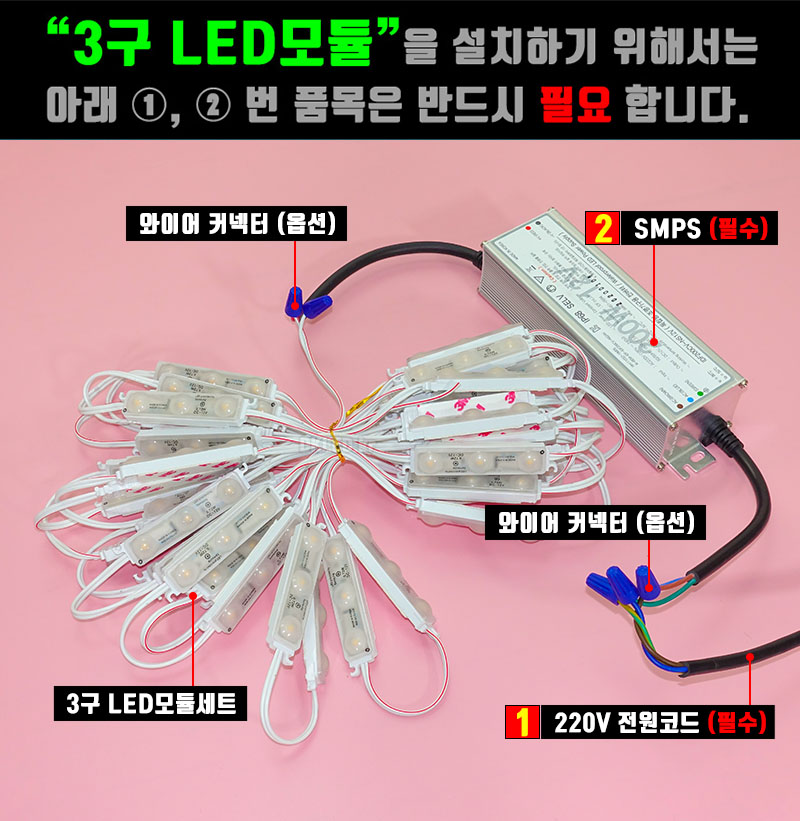

3구 LED모듈 설치 시 필수자재 확인

---

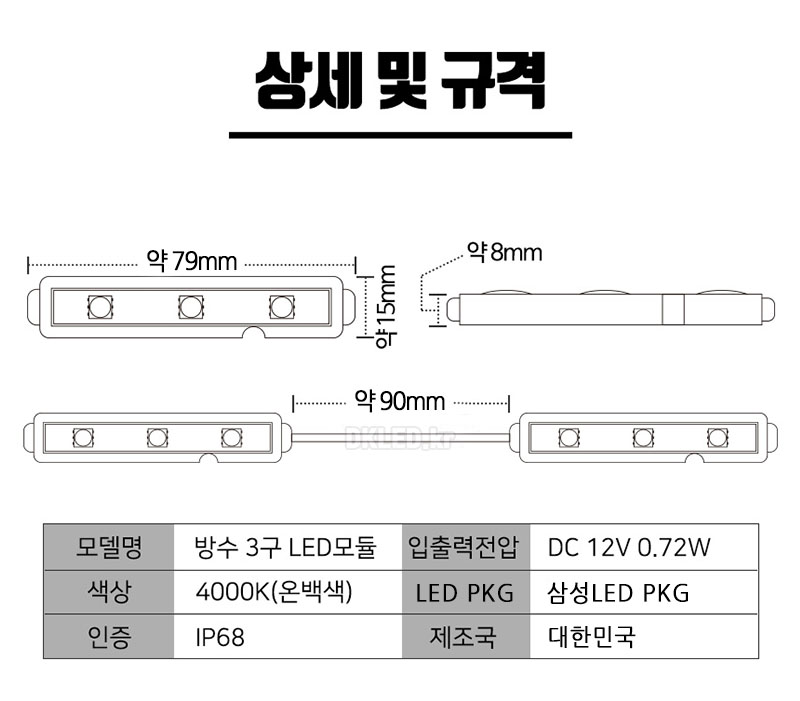

3구 LED모듈 SPEC



---



Point

02

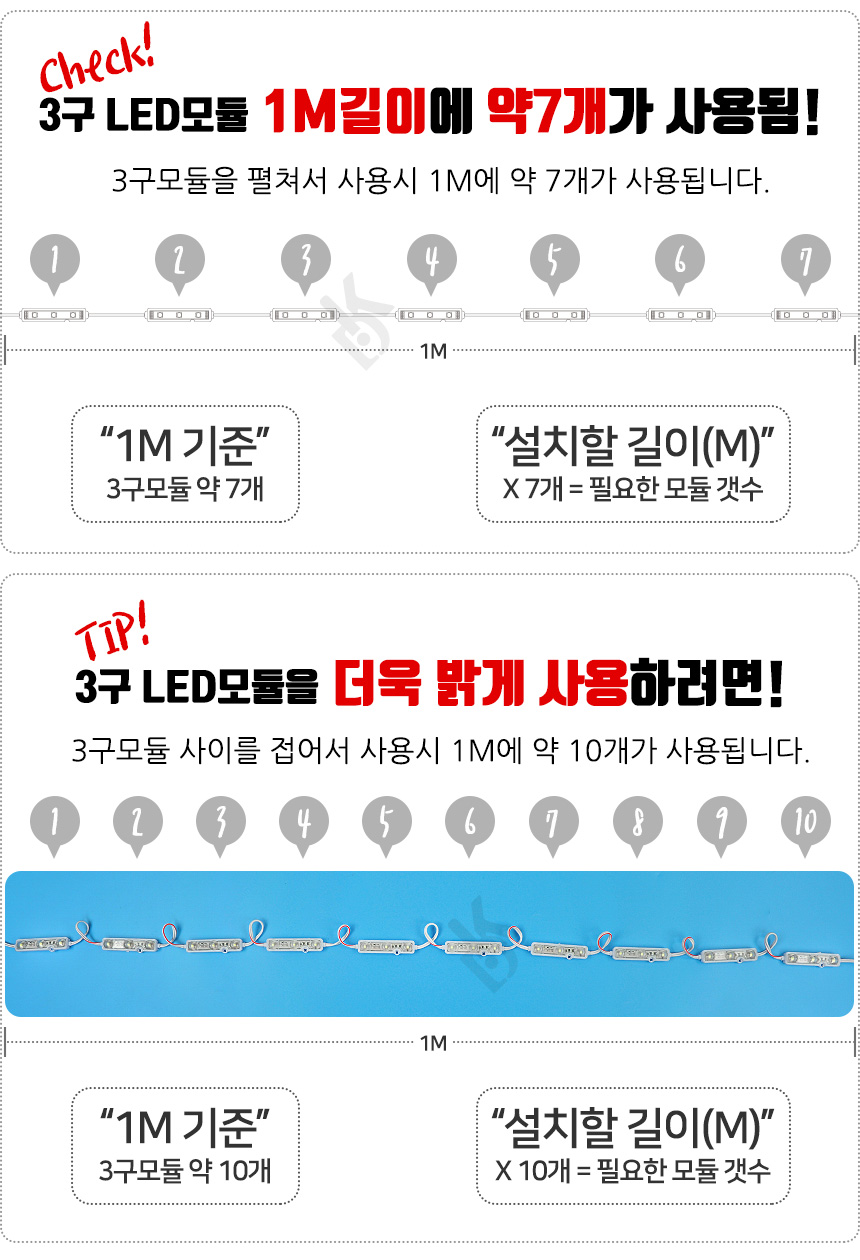

설치 시 필요한 길이 체크!

3구 LED모듈은

1M에 약 7개의 모듈이

팔요합니다



※ 수량을 미리 체크하세요 ※

3구 모듈은 1M기준 약 7개

따라서

설치해야 될 길이 (M) x 7개

= 필요한 모듈 개수

* 예시 : 필요한 길이가 3M인 경우

3M x 7개 =약 21개의 모듈 필요



※ 50EA 세트는 총 길이

전선포함 약 8.15M입니다.





※ 제품을 더욱 밝게 사용하려면

3구 LED모듈간의 전선을 접어서

설치할 경우 1M당 10개가 사용되며

사이를 최대로 좁히면 약 12개가

사용 가능하게 되어 같은 면적 기준

더 밝게 하고자 할 경우

적용 가능 합니다.

---



Point

03

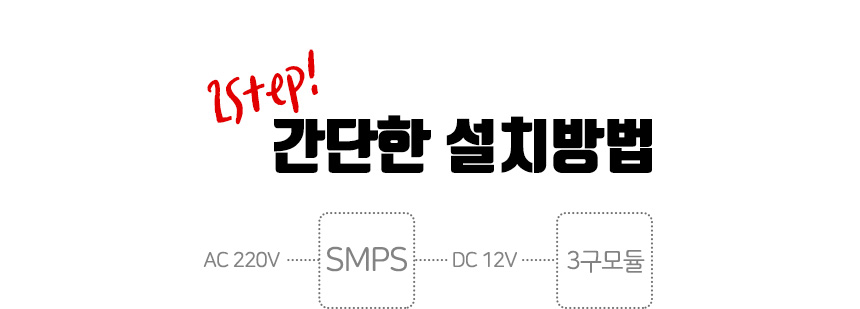

간편한 설치 방법 체크!

3구 LED모듈은

220V 전원과 SMPS를 연결하고

SMPS와 3구 LED모듈을 연결하면

설치가 끝납니다.

△ 실제 SMPS와 3구 LED모듈 연결 모습

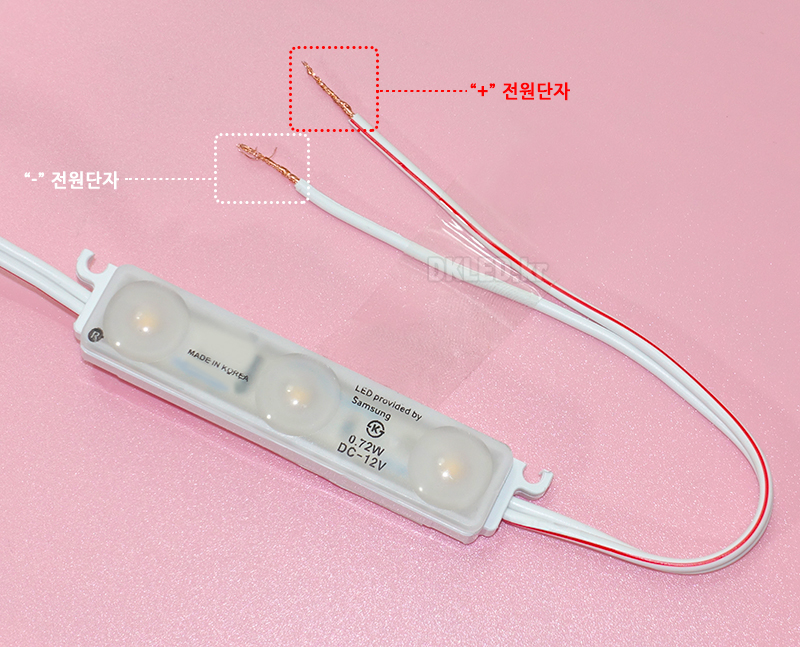

△ 3구 LED모듈 단자 구분

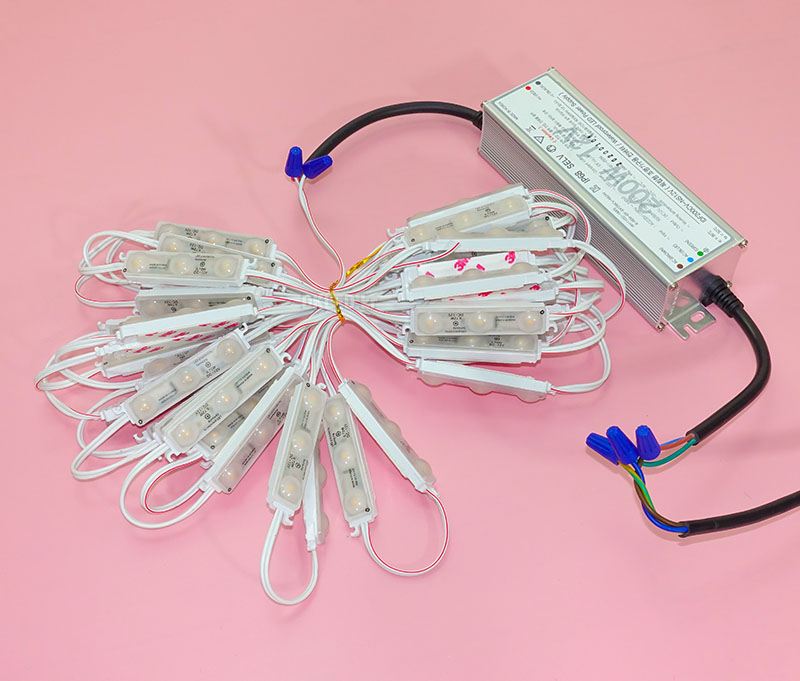

△ DC 12V SMPS에 연결한 모습

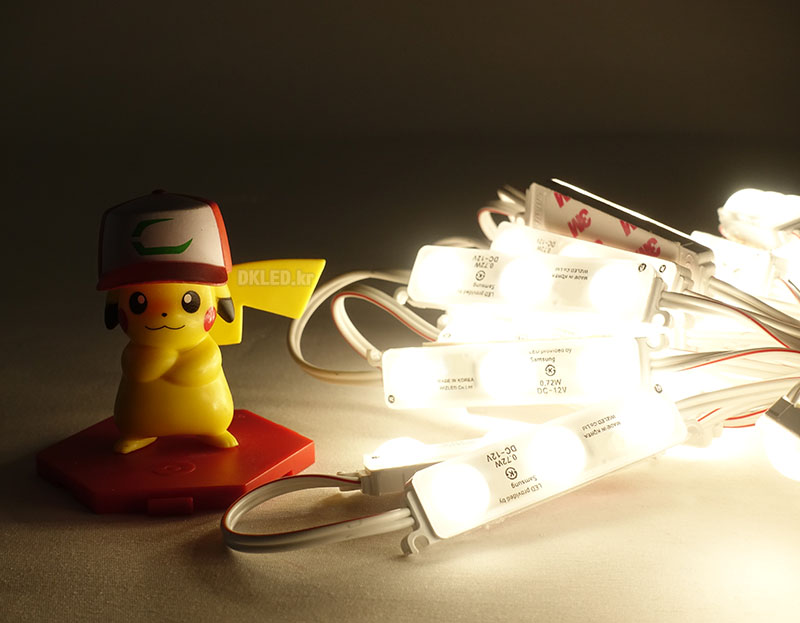

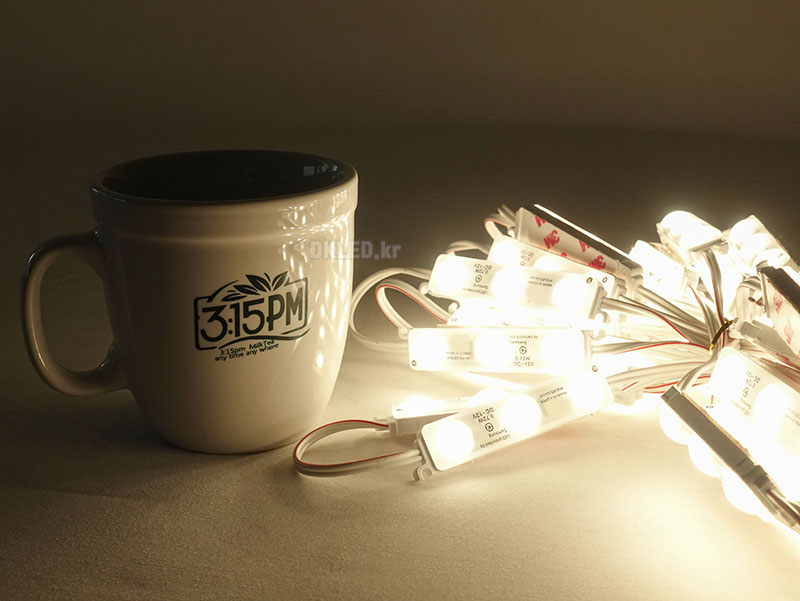

△ 온백색 4000K

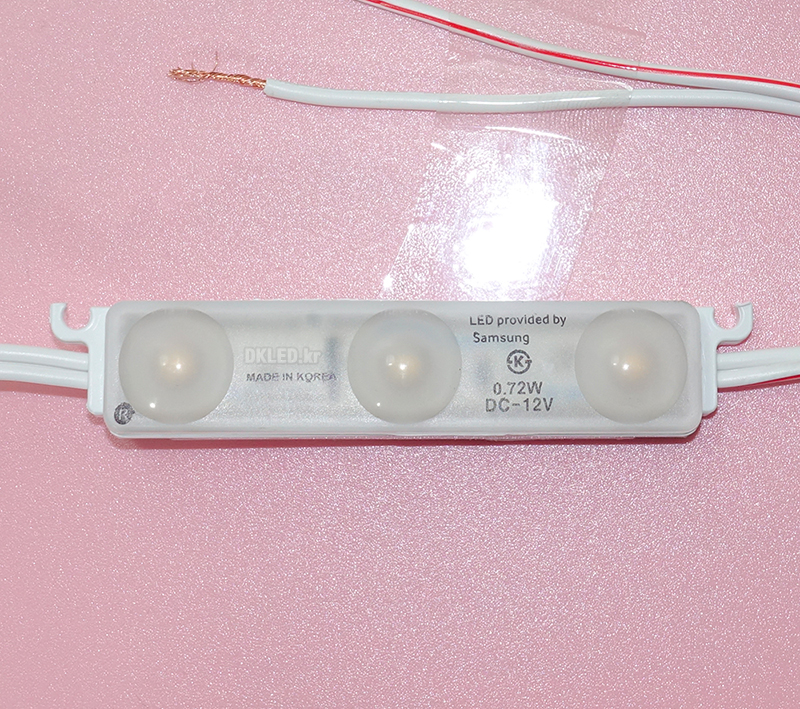

△ 3구 모듈 앞면

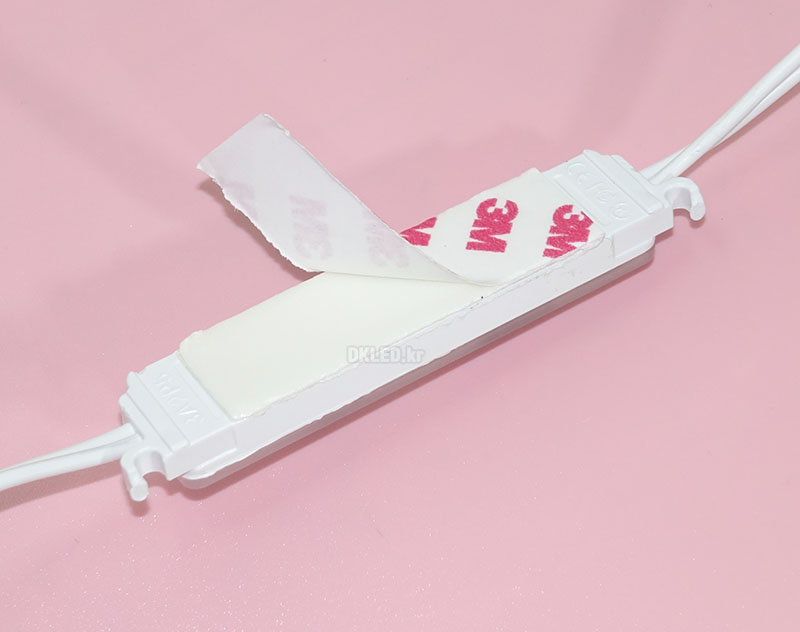

△ 3구 LED모듈 뒷면에는

양면테이프가 부착되어 있어

설치가 편리 합니다.



TIP.



양면 테이프 부착 후 양측면에

실리콘으로 마감해주면

더 단단히 고정 됩니다.



---





Point

04

설치에 필요한 부자재 체크!

3구 LED모듈은

DC 12V SMPS (필수 부자재)와

AC 220V 전원코드 (필수 부자재)

전원커넥터(선택)

단색컨트롤러(선택)

등이 있습니다.

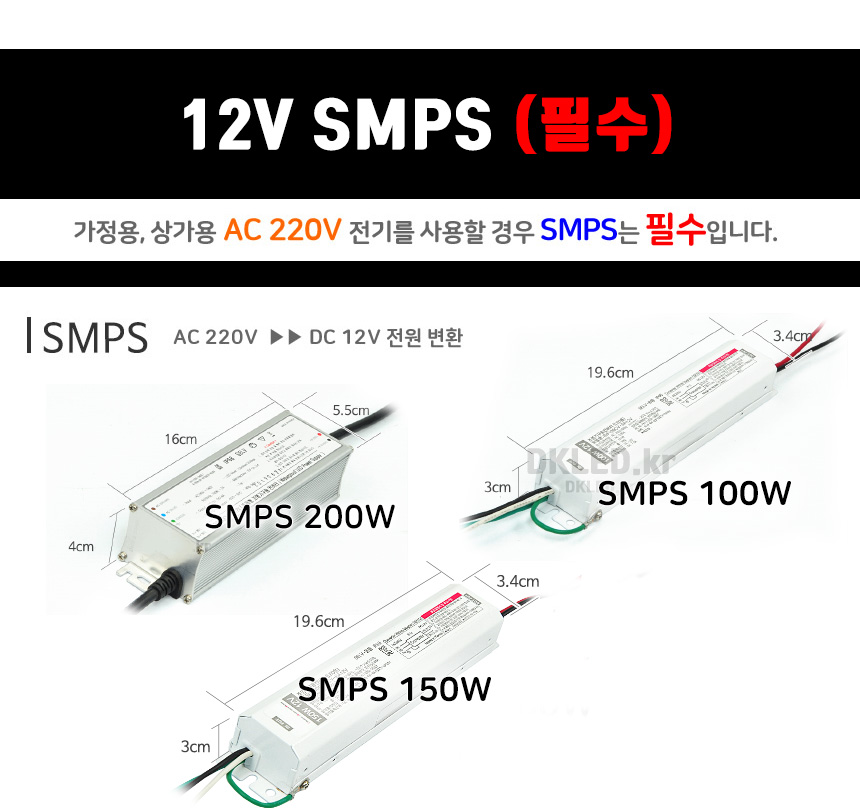

먼지와 습기에 강한 방수형 SMPS

100W, 150W, 200W

제품 중 선택가능

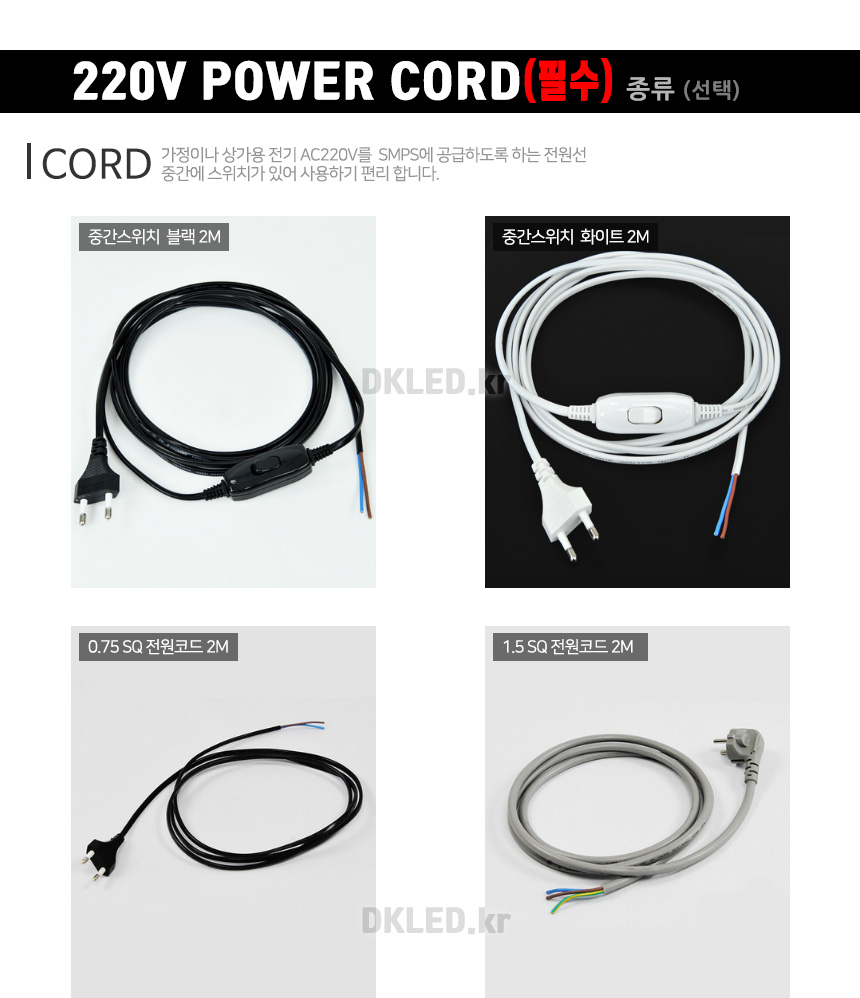

△ SMPS에 AC 220V

전원 공급용 전원코드

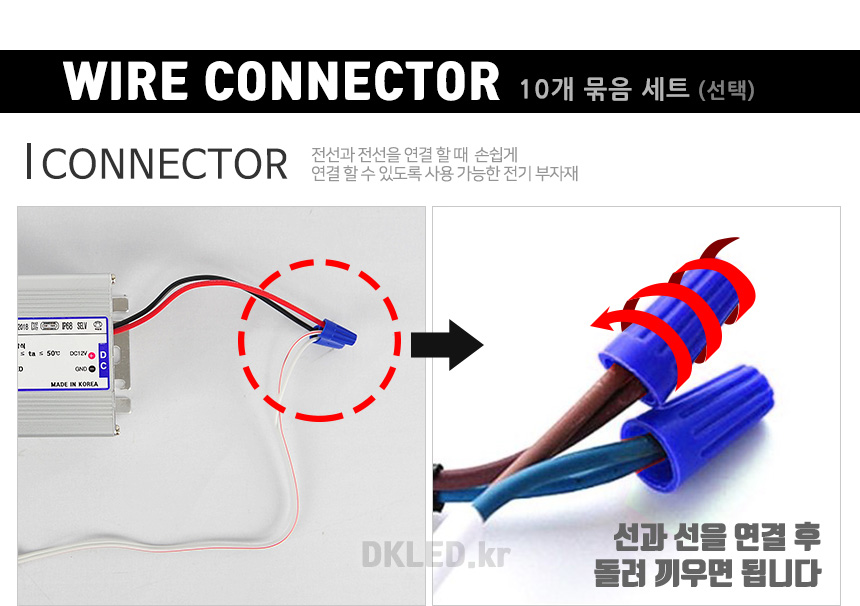

△ 전원선과 전원선을 연결 마감용

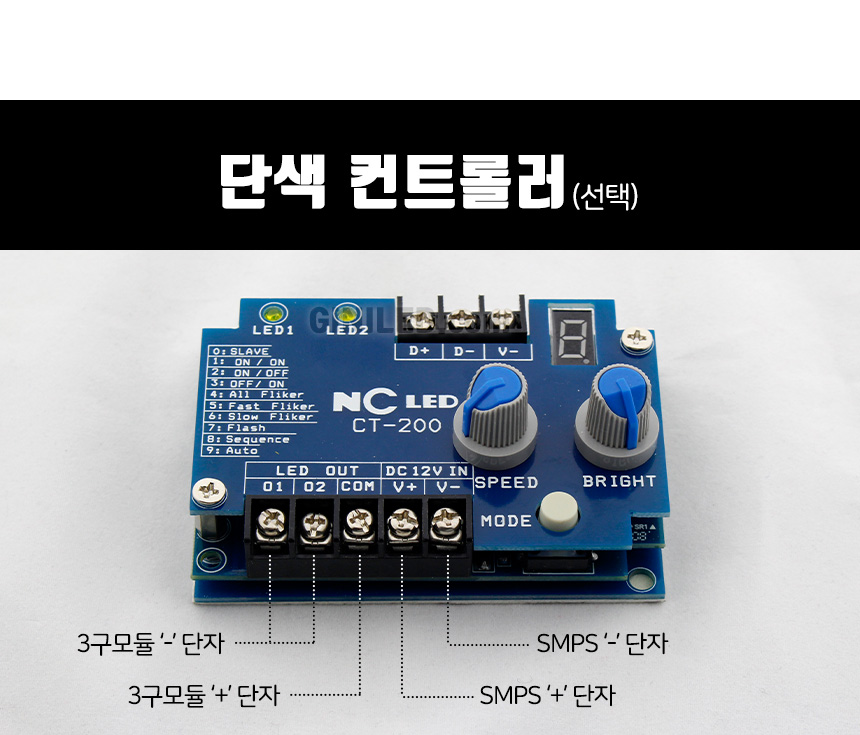

△ 3구 LED모듈에

다양한 빛 효과를 주는

단색 컨트롤러



---





컨트롤러와 3구 LED모듈 연결 동작 동영상

▼



※ 모드 설명은 동영상을

참조 바랍니다.



---

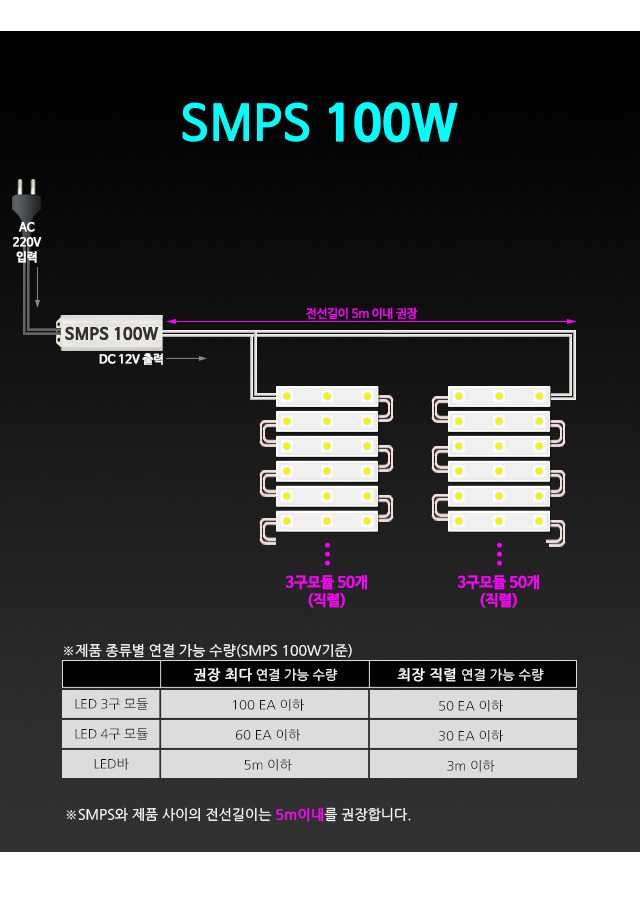

▼ DC 12V SMPS 100W 연결 방법

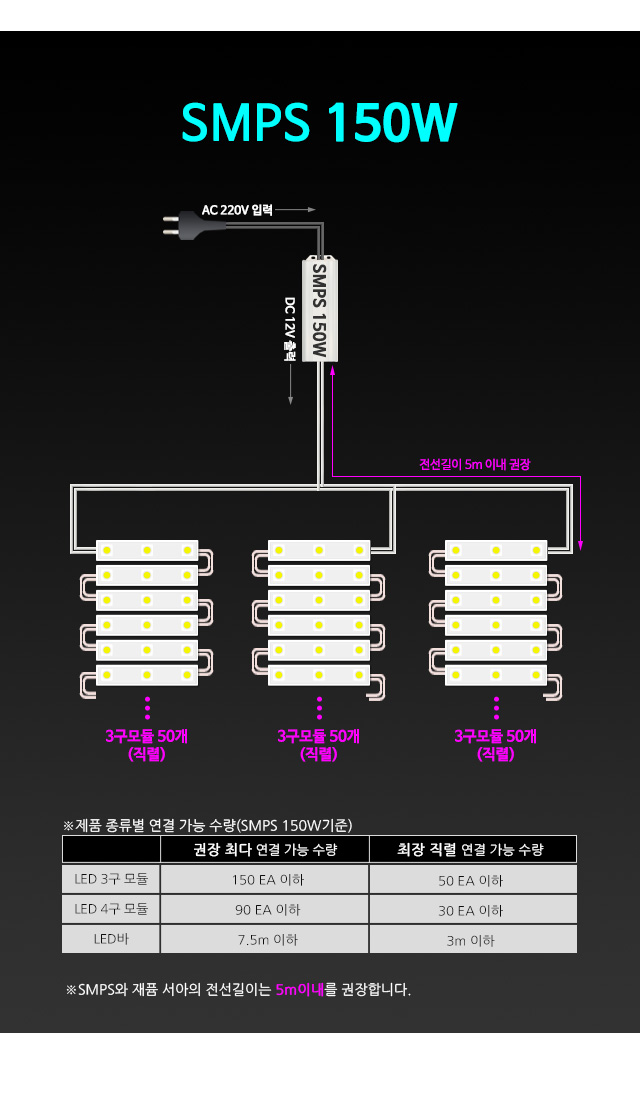

▼ DC 12V SMPS 150W 연결방법

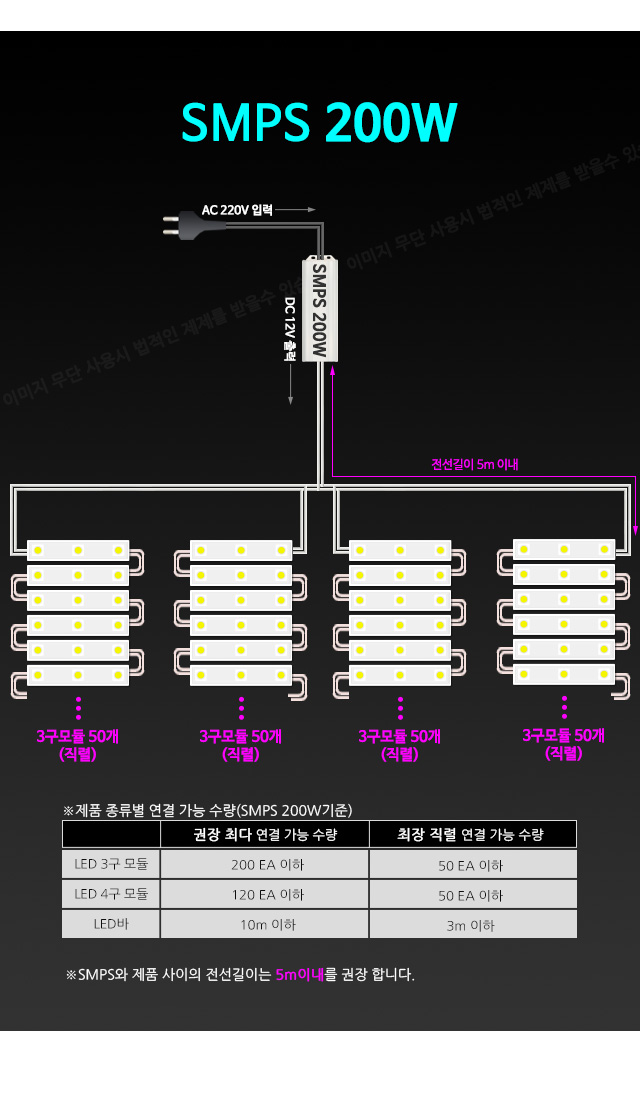

▼ DC 12V SMPS 200W 연결방법





대경LED 상품번호 : 4894





---
