광확산 방수 3구 LED모듈 간접조명 외부 인테리어조명



매장, 상가, 전시장등

간판테두리, 채널간판, 외벽 테두리 조명

3구모듈 1개당 1.02W

140º 광확산 간접조명

12V 방수 3구 LED모듈

50개 묶음 세트

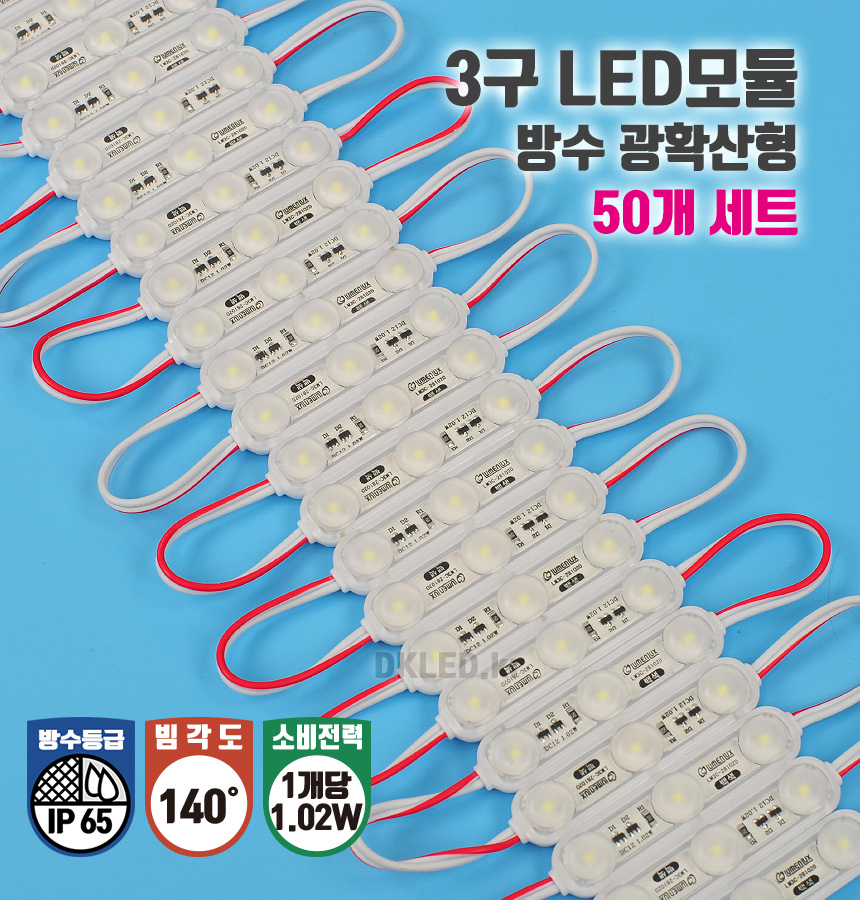

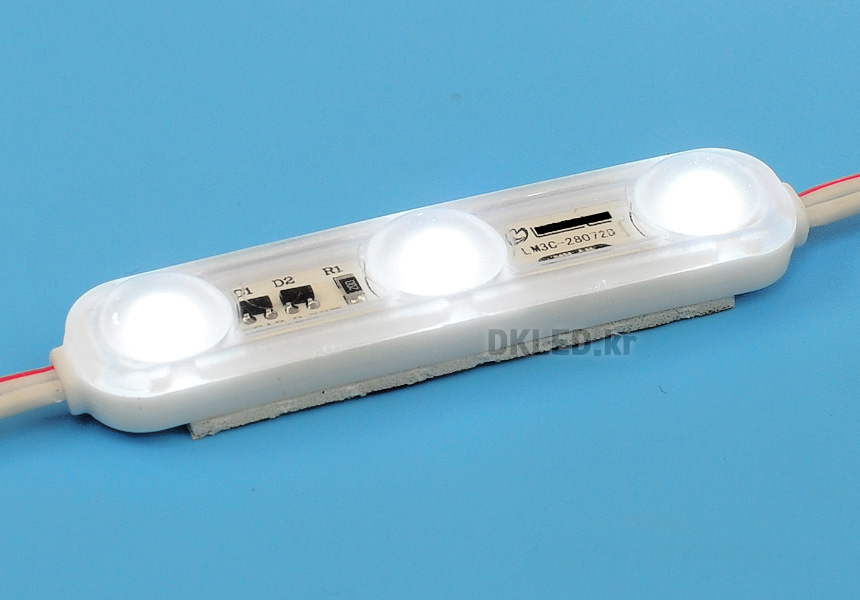

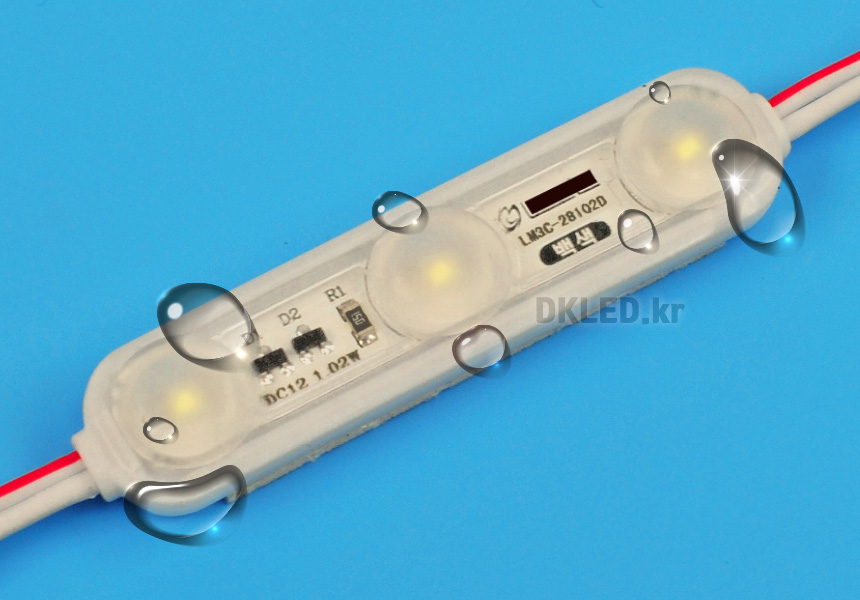

IP65 방수 인증 3구 LED모듈

기존 3구모듈보다 더 밝은 1개당 1.02W

음영을 줄인 140º 광확산 렌즈 적용

쨍하게 밝은 하얀색 LED빛





---





     장점1

3구 모듈 1개당 1.02W

기존 제품보다 더욱 밝은 빛 제공

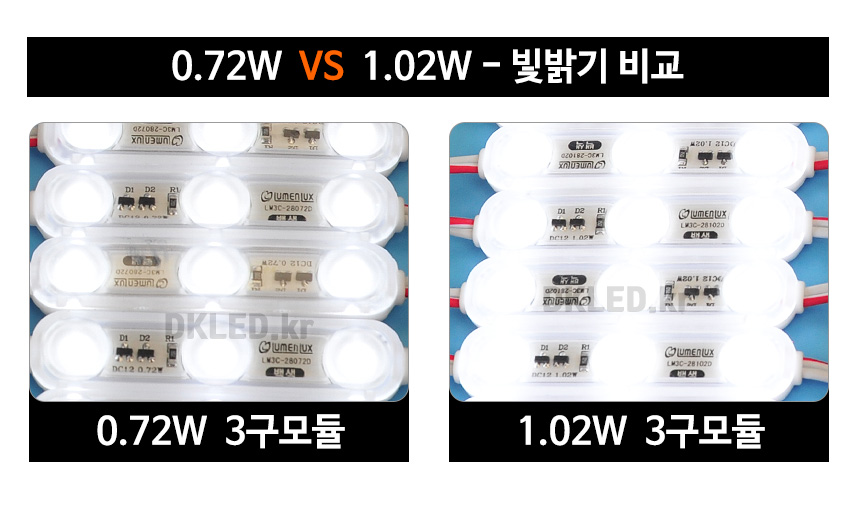

기존 0.72W 3구모듈 VS 1.02W 3구모듈

빛 밝기 비교

※ 사진은 같은 장소 같은 조건에서 찍었습니다.

기존 개당 0.72W 제품보다

소비전력 개당 1.02W제품으로

전력을 더 사용하여 훨씬 더 밝은

빛으로 비춰주는 제품입니다.





     장점2

140º 광확산 렌즈

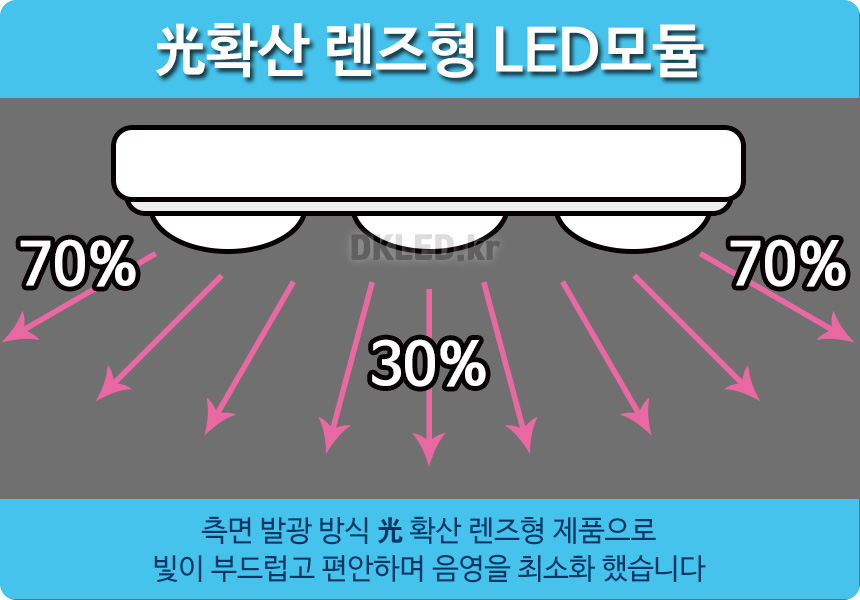

140도 광확산 렌즈 적용으로

채널간판등에 사용시 테두리 부분까지

음영이 생기는 부분을 많이 줄였습니다.

※ 140도 광확산 렌즈 사용으로

정면으로 나가는 빛보다

측면으로 나가는 빛이 더 많아

3구 LED모듈을 정면으로 바라 봤을 때

눈부심을 많이 줄였으며 제품 설치 시

구석까지 음영이 생기는 부분을

줄인 제품입니다.





     장점3

IP65 생활방수

광확산형 3구 LED모듈은

IP65 생활방수인증 제품으로

비가 오거나 눈이 와도 안심하고

사용할 수 있습니다.

IP65생활방수 인증 제품





---







01

설치 시 필수

부자재 확인!

3구 LED모듈은

AC220V 전원을 SMPS에 공급해주는

① 전원코드와

AC220V전원을 DC 12V로 변환 해주는

② SMPS가 반드시 필요합니다.

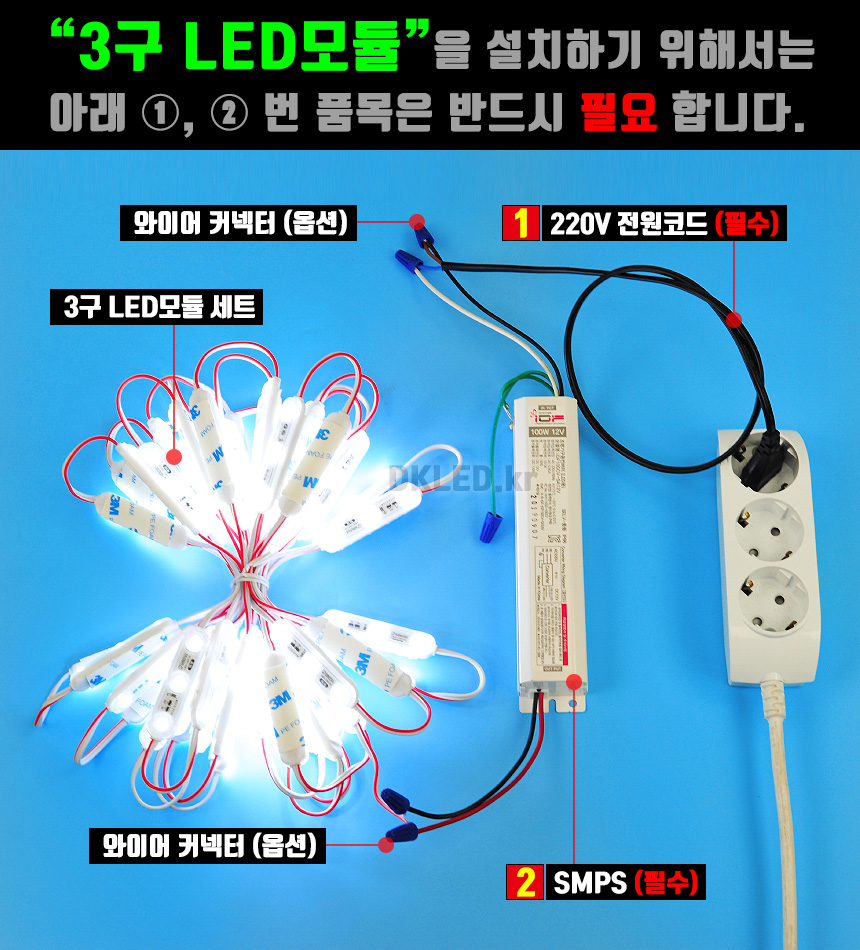

3구 LED모듈 설치 시 필수자재 확인





---

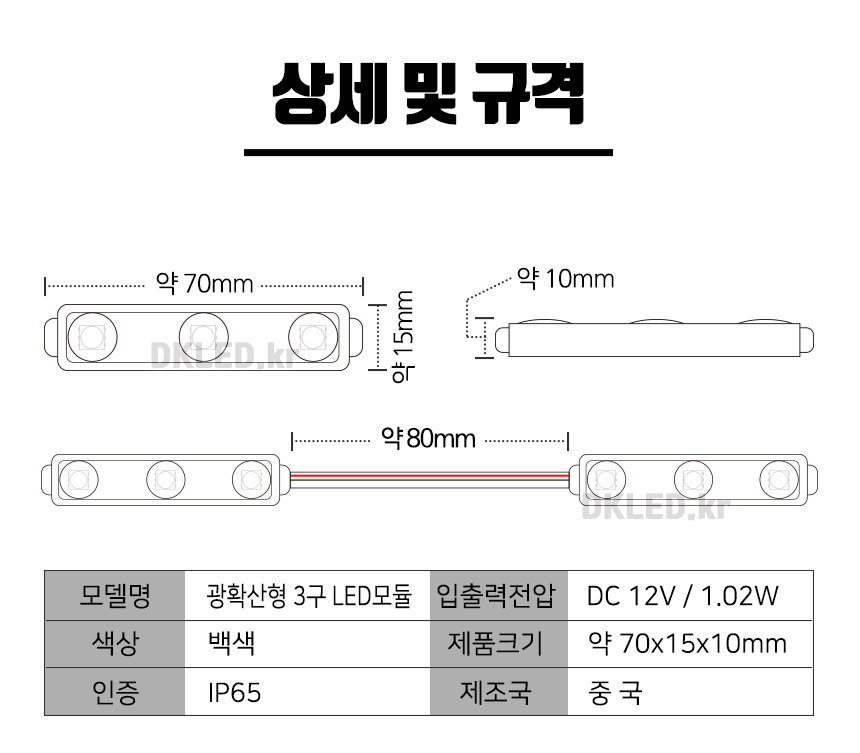

SPECIFICATION

3구 LED모듈 상세규격





---







02

 설치 시 필요한 길이

확인방법

3구 LED모듈은

1M에 약 7개의 모듈이

필요합니다.

3구 모듈은

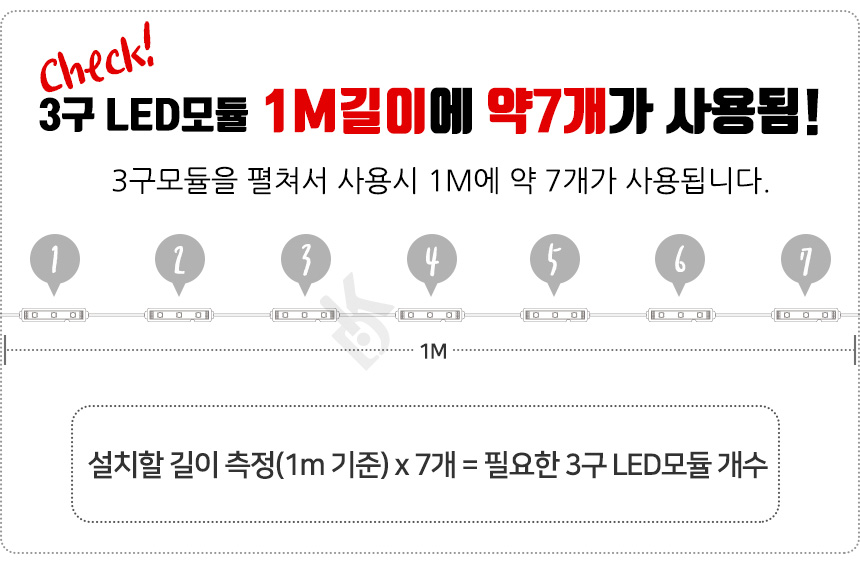

1M를 기준으로 약 7개가 필요합니다.

따라서

설치해야 될 길이(M) x 7개

= 필요한 모듈 개수

예시 : 필요한 길이가 3M인 경우,

3M x 7개 = 21개의 모듈이 필요합니다.



※ 50개 세트는 총길이

전선포함 약 7.64M입니다.

필요한 길이만큼 잘라서

사용 가능합니다.

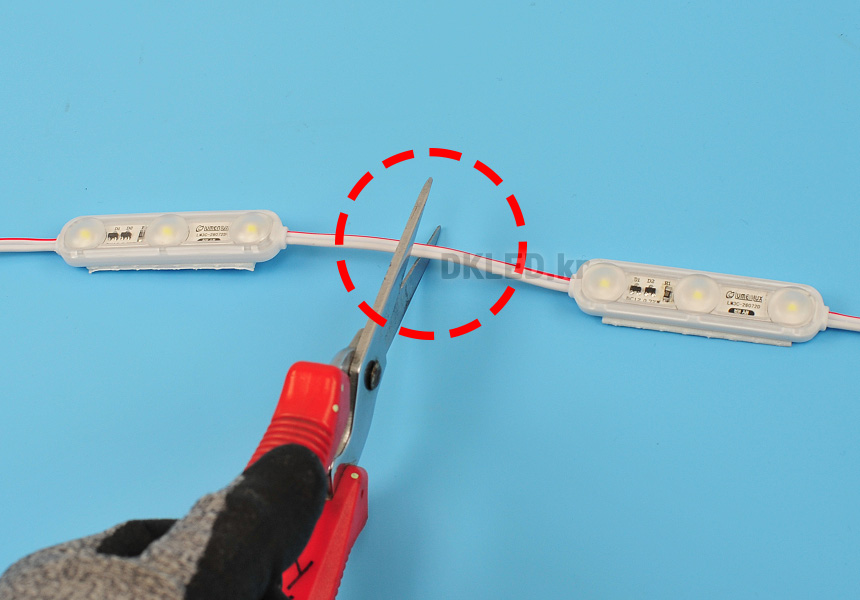

※ 필요시 사진처럼 전선과 전선 사이의

중간을 잘라서 사용하세요.





---

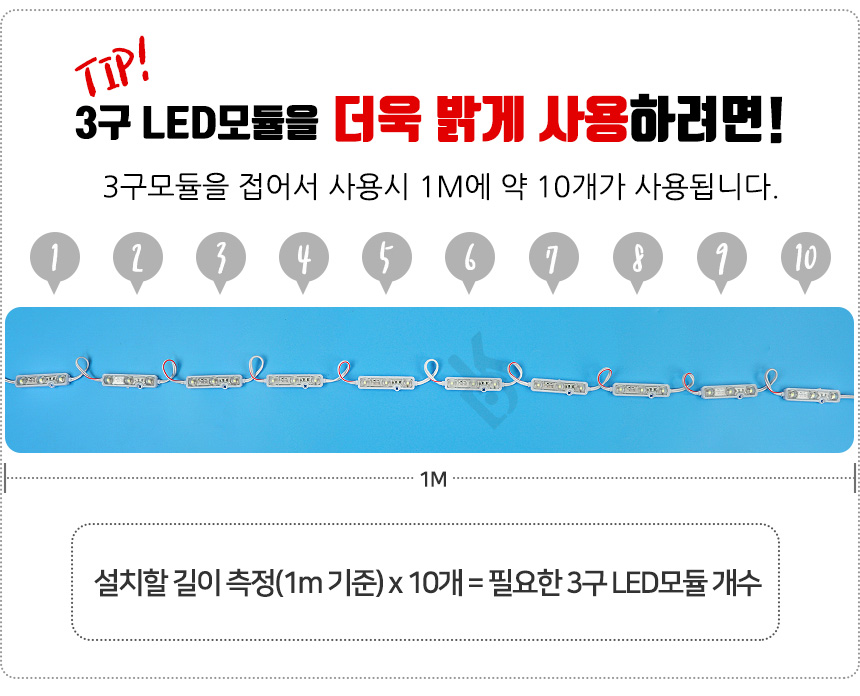

※ 제품을 더욱 밝게 사용하려면?

더욱 밝고 눈에 띄게 설치해야 할 경우

3구 LED모듈 사이에 있는 전선을 접어서 설치

1m 기준 약 10개 사용





---







03

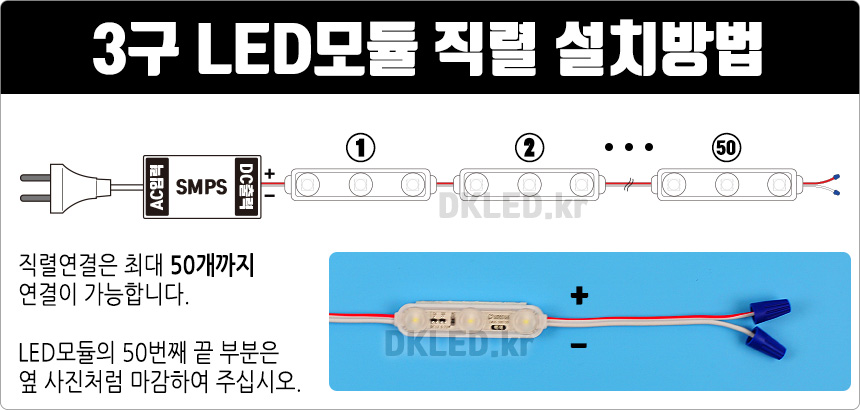

간편한 직렬 설치 방법

3구 LED모듈은

220V 전원과 SMPS를 연결하고

SMPS와 3구 LED모듈을 연결 하면

설치가 끝납니다.

LED모듈을 직렬로 연결할 경우

최대 50개까지 연결이 가능 합니다.

50개 이상 연결시에는 반드시

병렬로 연결해야 합니다.



※ 병렬 연결방법은

하단 병렬연결 방법을 참조하세요

※ 마지막 50번째

끝부분 전선은 절연테이프나

와이어커넥터등으로 마감하세요.

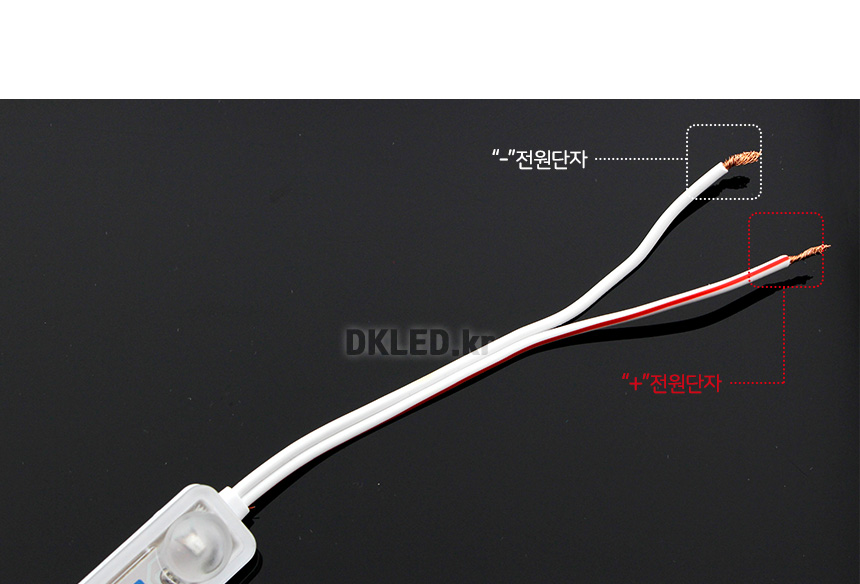

※ 빨간색이 섞어있는 선이 "+" 입니다.





---

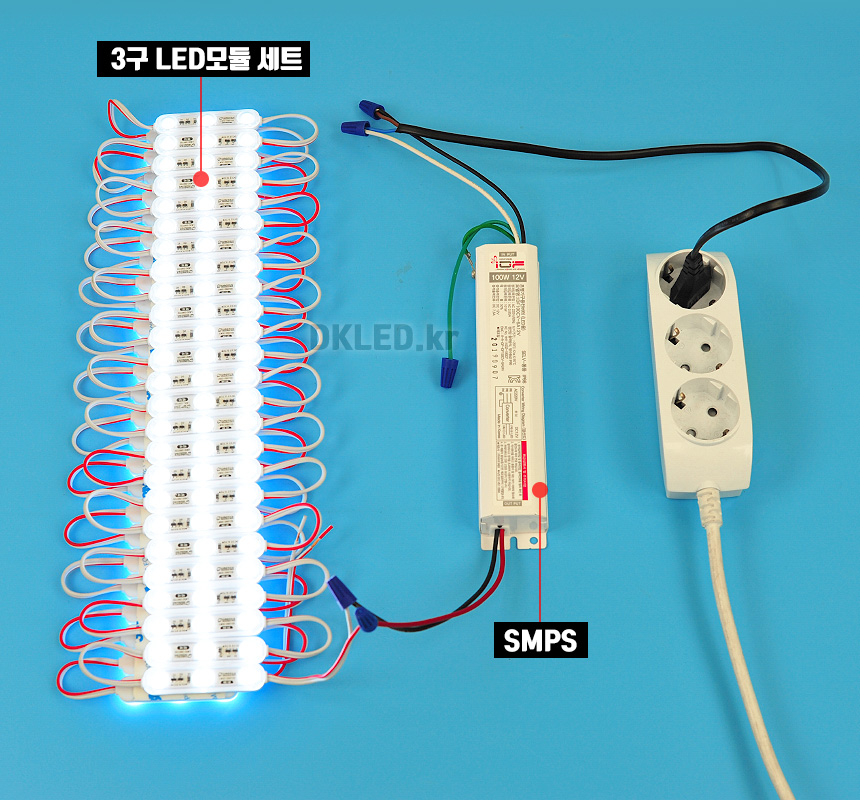

▲ 실제 SMPS와 3구 LED모듈 50개를

직렬로 연결하여 점등한 모습







04

3M 양면테이프로 손쉬운 설치

3구 LED모듈은 각각 1개당 뒷면에

3M 양면테이프가 붙어 있으므로

설치가 쉽습니다.

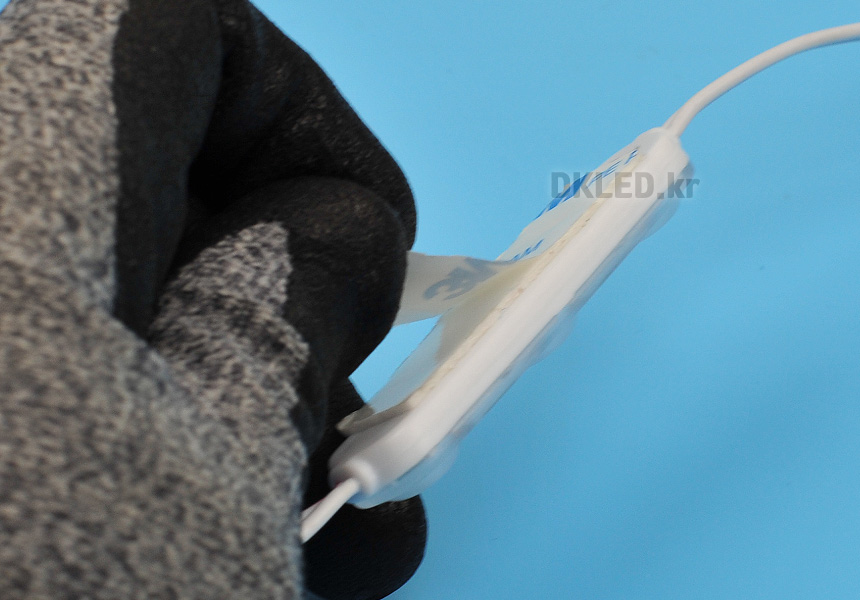

3구 LED모듈 뒷면의

보호 스티커를 떼어내어

원하는 목적물에 부착 설치하세요.



TIP.

양면 테이프 특성상 시간이

지나면 부착면이 약해져 떨어질 수 있으니

부착 설치 후 LED모듈 양측면을

실리콘으로 마감해주면

더 단단히 고정 됩니다.







05

설치에 필요한 부자재

3구 LED모듈은

DC 12V SMPS(필수 부자재)

AC 220V 전원코드(필수 부자재)

와이어커넥터(선택)

단색 컨트롤러(선택)

등이 있습니다.



     DC 12V 방수 SMPS

AC 220V를 DC 12V로 변환 시 필수

※ 개당 1.02W 3구모듈 사용시

100W = 3구모듈 50개 이하 연결시 사용

150W = 3구모듈 100개 이하 연결시 사용

200W = 3구모듈 150개 이하 연결시 사용

먼지와 습기에 강한 방수형 SMPS





---





Q 필요한 SMPS용량 계산은

어떻게 하나요?

A 1W 3구 LED모듈은 1개 기준

1.02W이며 1m에

약 7개가 사용됩니다.

1W x 7개 = 7W로 계산합니다.

예시로 7m를 병렬로 2개 사용한다면

7W x 14m =98W가

필요하며 필요한 전력인

150W SMPS 제품을 선택하면 됩니다.

※ SMPS는 허용 전력의 70% 이내로

사용하셔야 제품의 수명 그대로

사용가능 합니다.

※ 예를 들어 150W 제품의 70%는

105W입니다.





---





3구 LED모듈은 직렬로 최대 50개까지

연결이 가능하며 그 이상은

아래 예시처럼 병렬로 연결 하십시오.





---

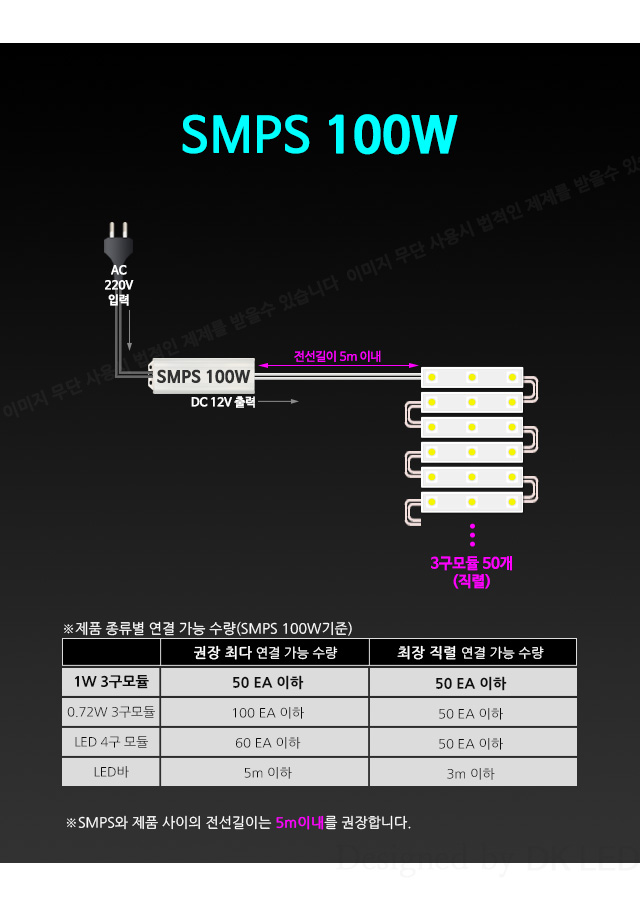

DC 12V SMPS 100W 병렬연결 방법

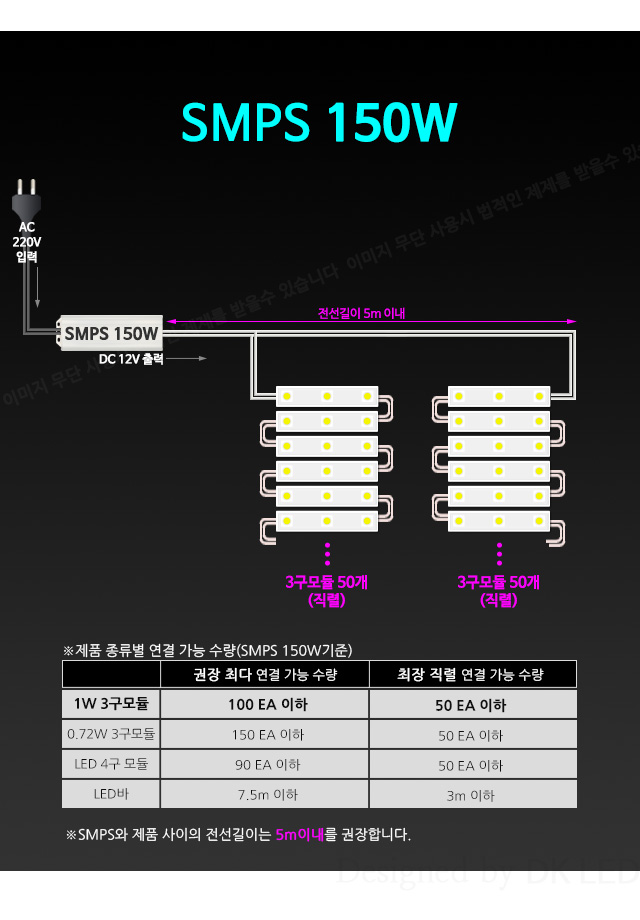

DC 12V SMPS 150W 병렬연결 방법

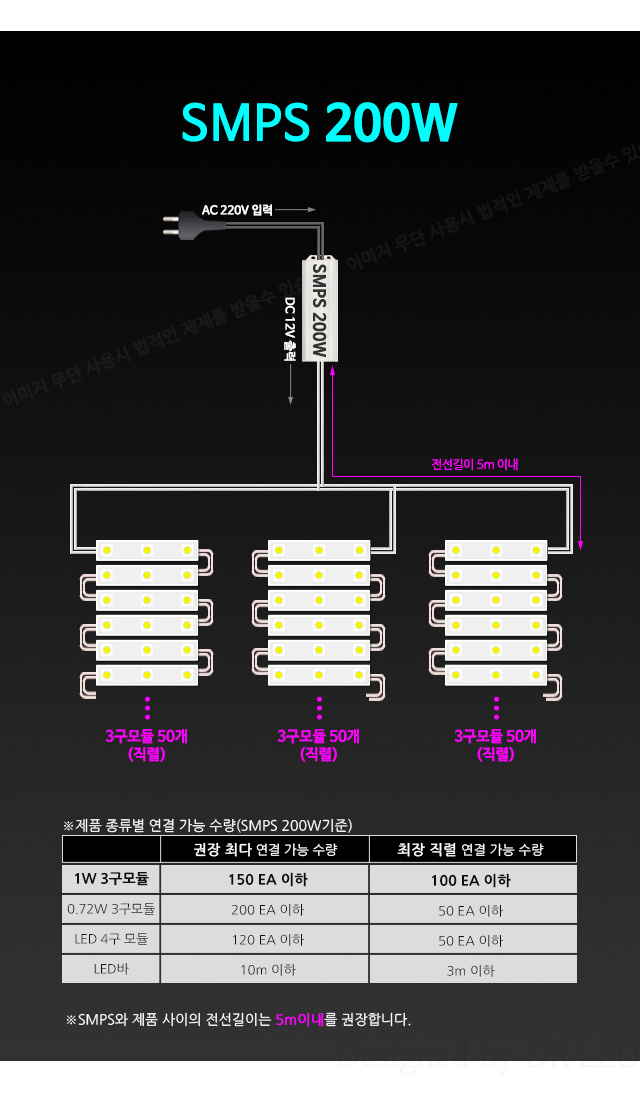

DC 12V SMPS 200W 병렬연결 방법



---

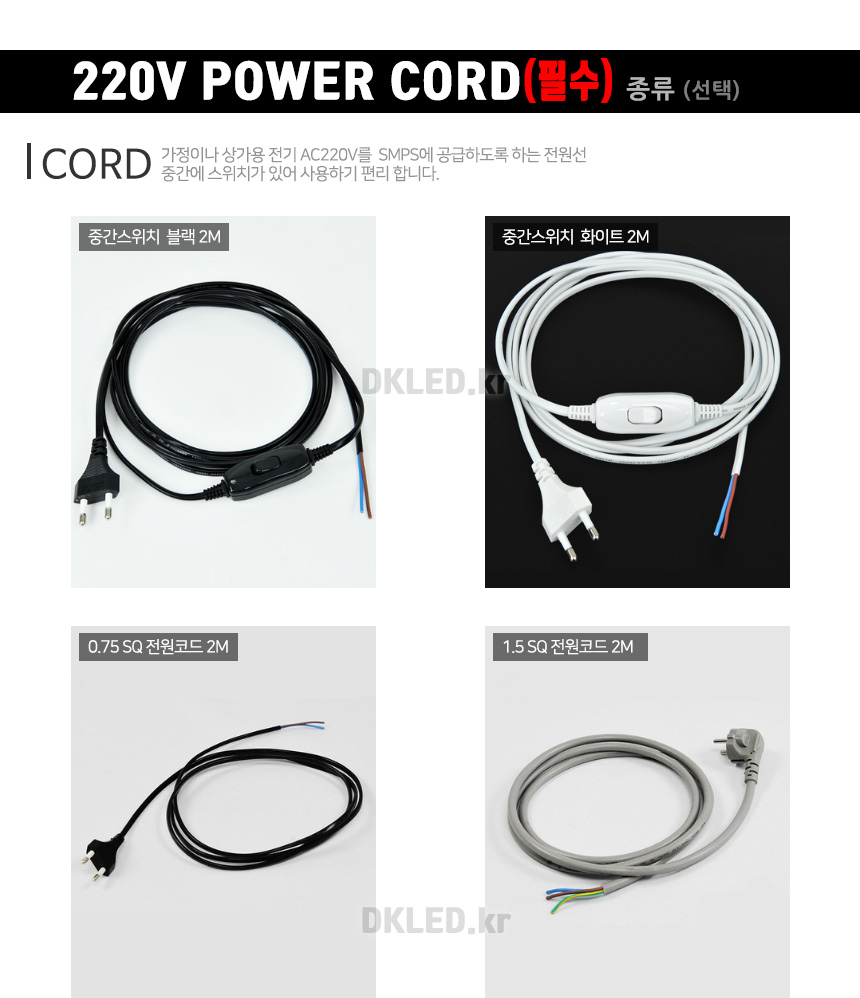

     AC 220V 전원 코드

SMPS에 220V 전원 공급용 전원코드





▶ 중간 스위치 전원코드 (100W이내사용)



▶ 0.75 SQ 전원코드 (100W이내사용)



▶ 1.5 SQ 전원코드 (300W이내사용)





---





     와이어커넥터

전원선과 전원선을 연결 마감용

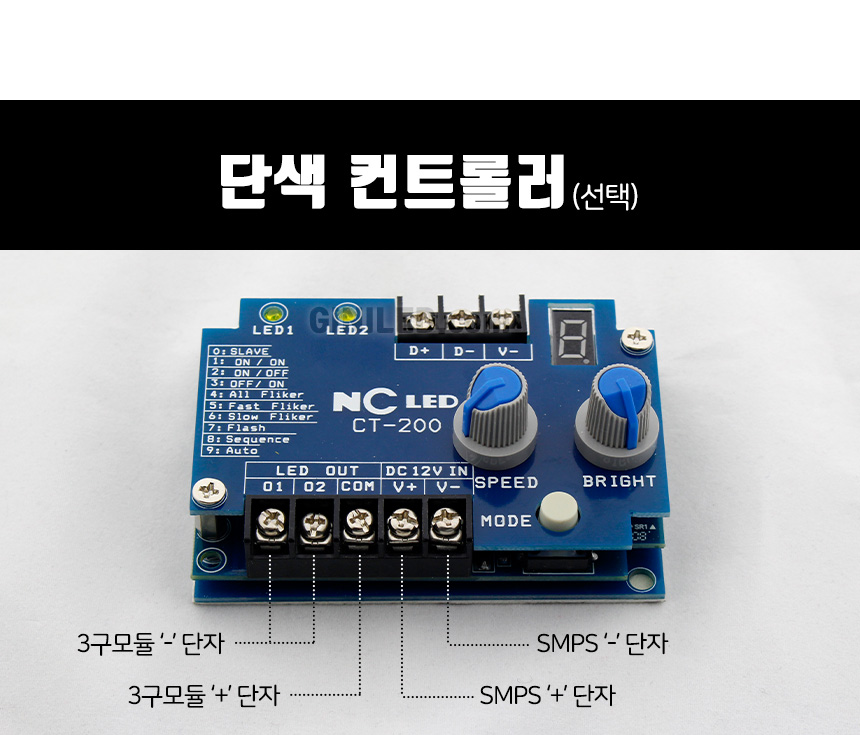

     단색 컨트롤러

제품에 다양한 빛 효과가 가능한 제품

▼ 아래 그림을 클릭 하세요 ▼

3구 LED모듈에 다양한 빛 효과를 주는

단색 컨트롤러





---





▽ 컨트롤러와 3구 LED모듈

연결 동작 동영상 ▽

모드 설명은 동영상을 참조 바랍니다.





---





대경LED 상품번호 : 4800





---
