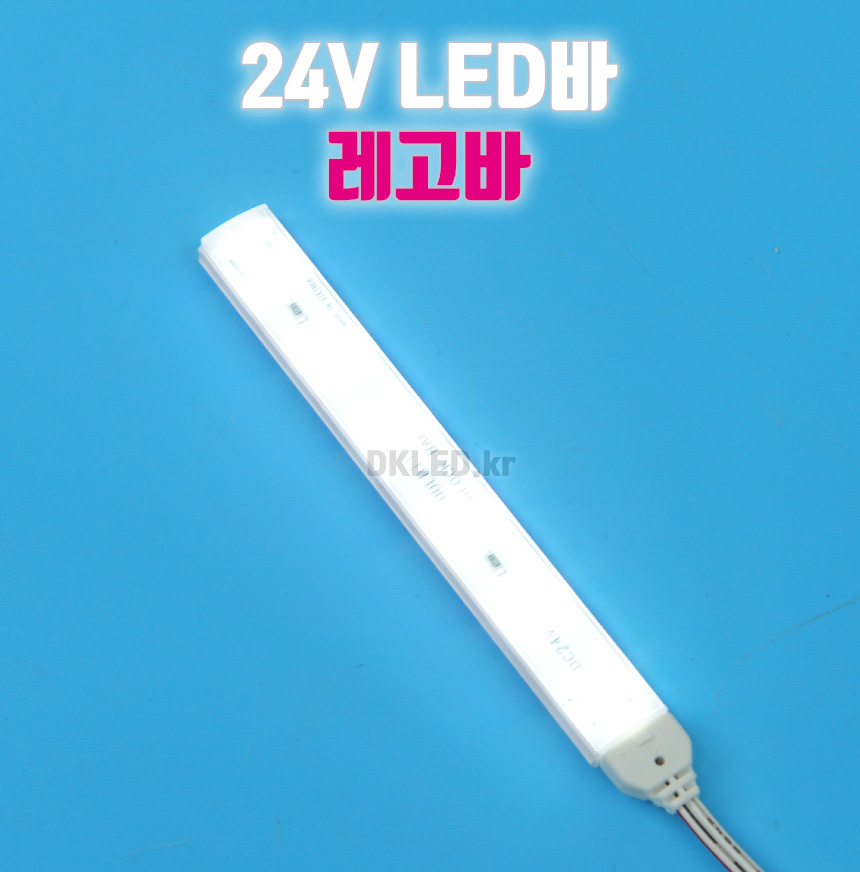

24V LED바 완제품 30cm 3000K 방수 레고바





24V LED바



레고바



24V LED바 "레고바"

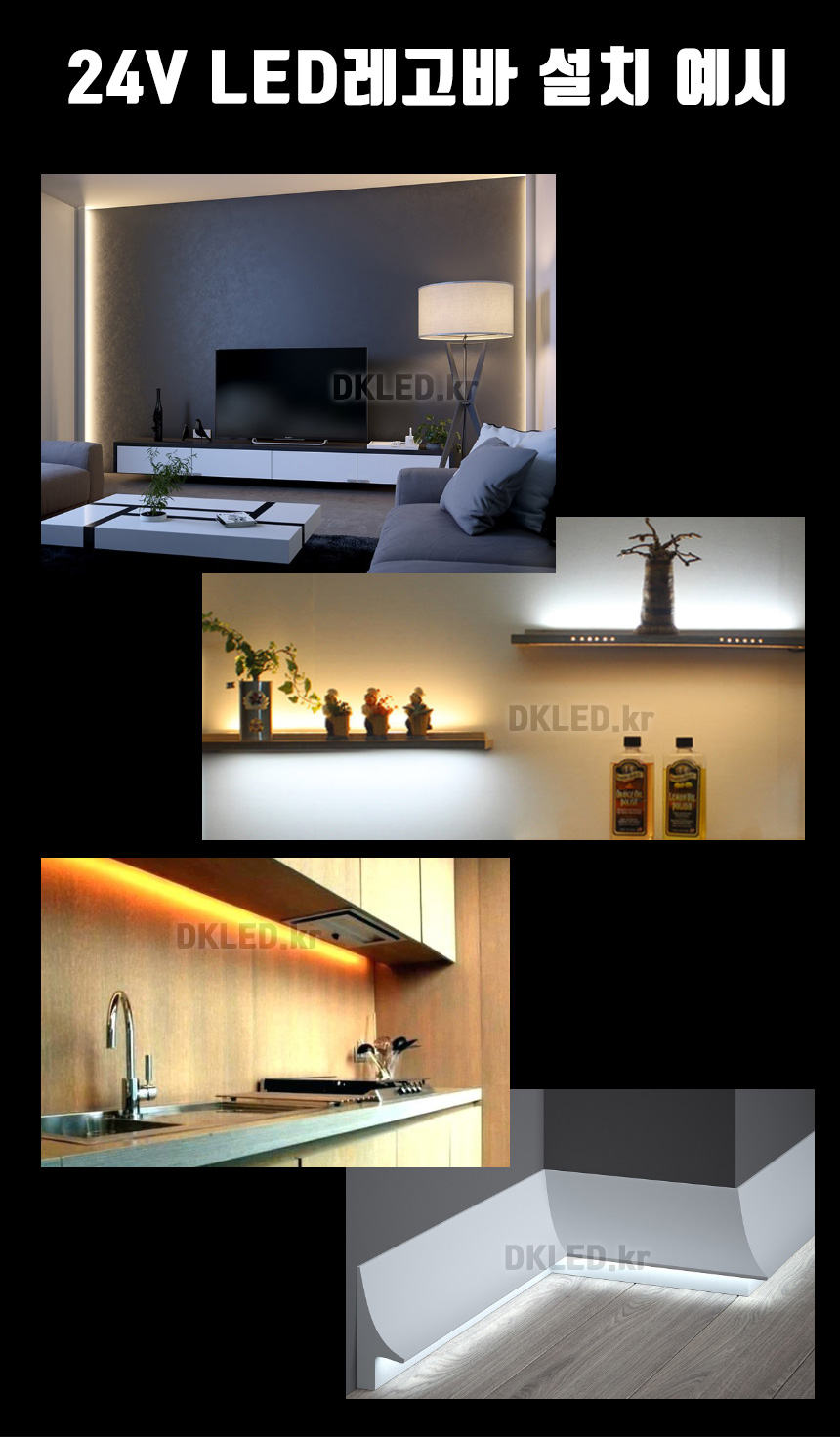

실생활 설치 예시

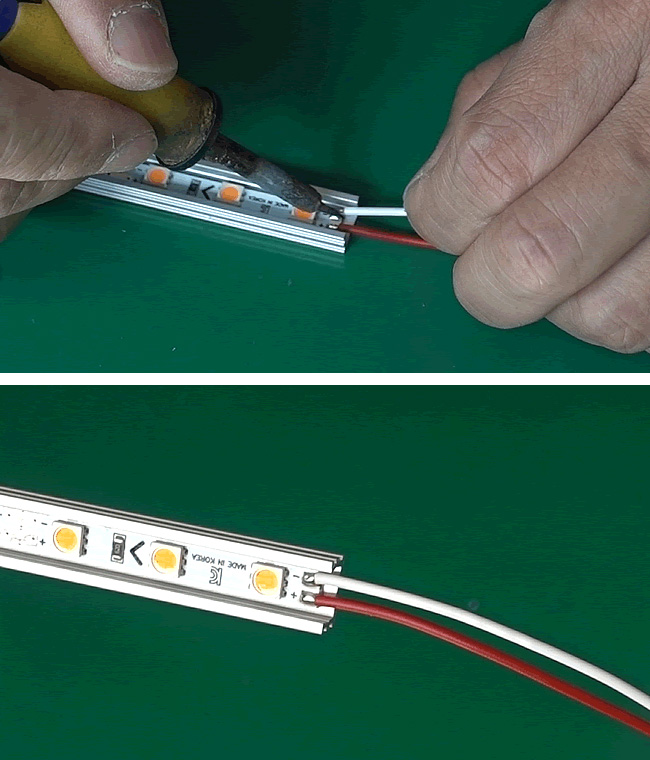

일반 PCB 형태의 LED바



일반적인 PCB 형태의 LED바는



알루미늄 방열판에 부착하고



아래와 같이 납땜 작업을 해야



사용이 가능합니다.





그러나



24V LED 레고바



납땜 작업 필요없이 레고처럼 끼워 (조립)



손쉽게 설치후 사용이 가능한



신개념 "LED바" 입니다



---

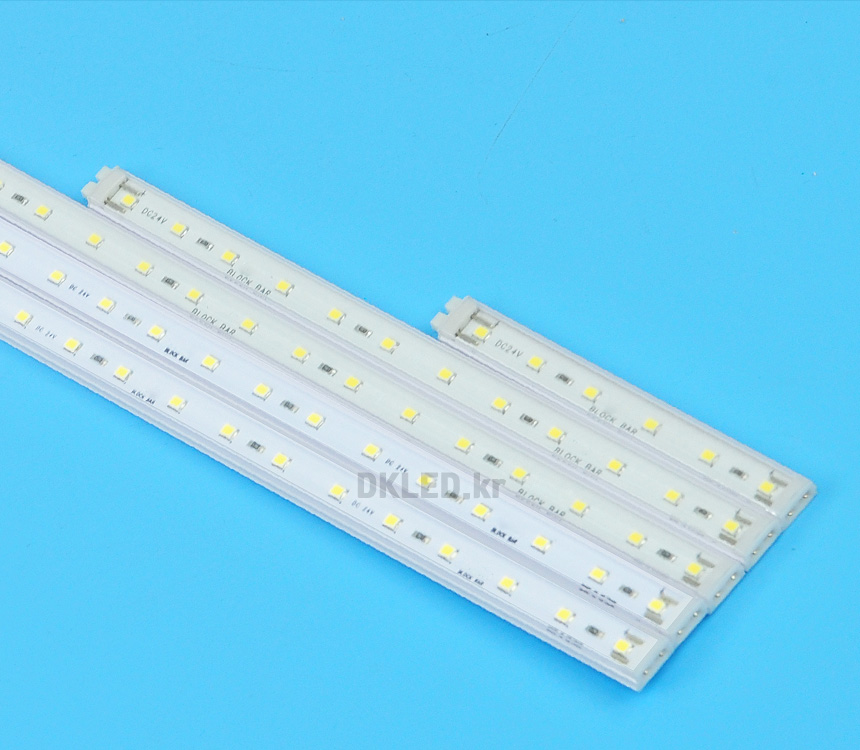

24V LED 레고바



이렇게 만들어 졌어요~



PCB 형태의 LED바를 플라스틱 케이스에 부착후



양쪽 끝단이 서로 연결이 될 수 있게



암,수 단자를 넣고 투명 아크릴 커버를 씌워



방수 처리 완료된 조립형 "24V LED바" 입니다.





[브랜드 스토리]

일반적 사용시 간접조명으로

실생활에서 많이 사용하는 "LED바"는

전시장 / 쇼케이스 / 미술관 / 가정내 간접조명등

다양한 주변 생활 환경에서 전시조명으로 사용되며

DC 24V의 전원이 공급 된다면 별도의 작업없이

레고 조립하듯 편리하게 서로 끼워서 동작하는

LED바로 "LED레고바" 라고 불립니다.



---



DC 24V 전원이 공급 된다면

직접 연결할 수 있는

전원 코드선만 있으면 됩니다.

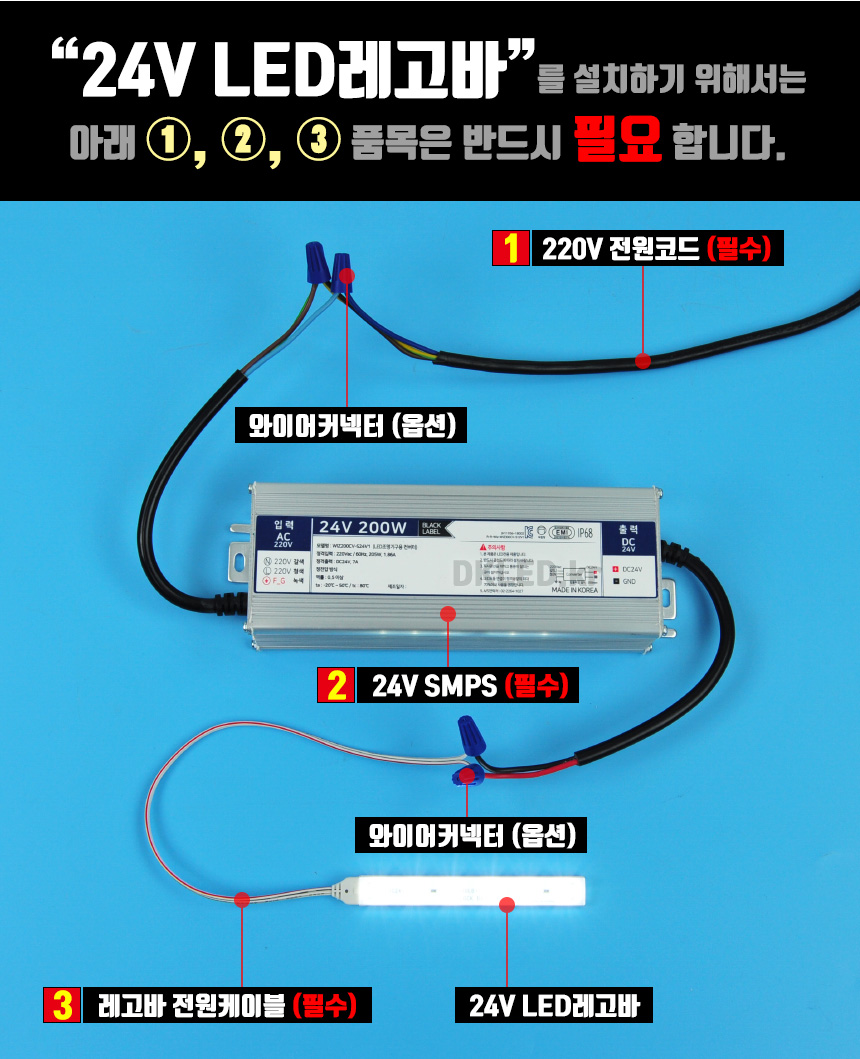

하지만!!!







가정용 전기나 상가용 전기와 같이

AC 220V 전원에 연결해서 사용할 경우

"LED레고바"는 DC24V 전원으로 작동하므로

아래 3가지 부자재가 반드시 필요합니다.



1. AC220V 전원코드

2. DC24V SMPS

3. 레고바 전원케이블





DC 24V LED바는 전압의 특성상

직렬 연결시 6M 이내를 권장하고 있습니다.

기존 12V LED바는

직렬 연결시 권장 3M 이내 였습니다.



DC 24 LED레고바는

직렬 연결시 거리 제한이 더욱 여유로워져

길게 연결시 편리해진 LED 바 입니다.

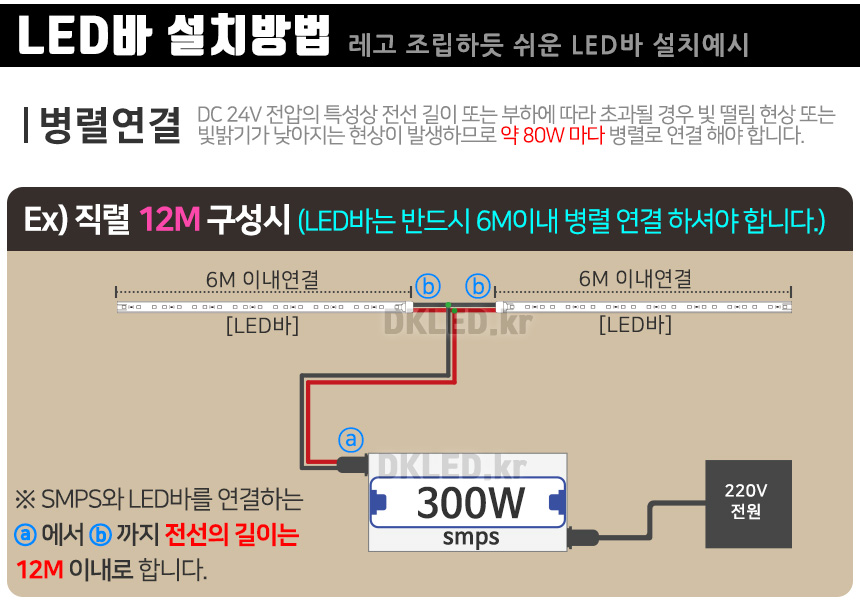

 ※ 직렬 6M 이상 연결시 아래 사진 참조

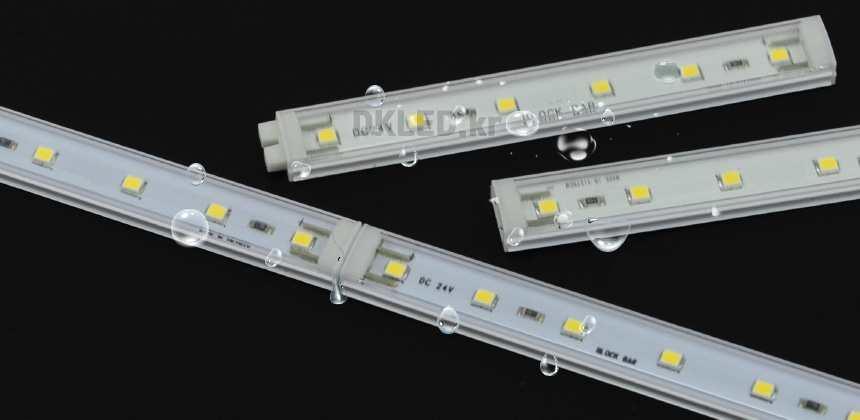

LED 레고바는 생활 방수가 가능하며

야외조명으로 사용이 가능한 제품입니다.

 ※ 단 , 서로 끼우는 전원부는

전기 연결부위라 방수처리가 되어 있지 않아

별도의 방수 작업을 하셔야 합니다.

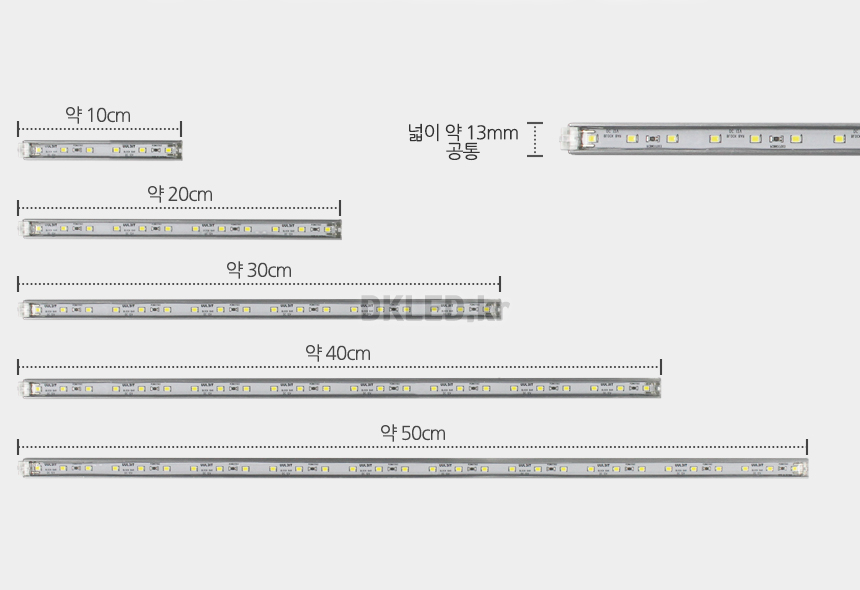

24V LED바 "레고바"는

10cm~50cm까지

5가지 길이 선택이 가능하고

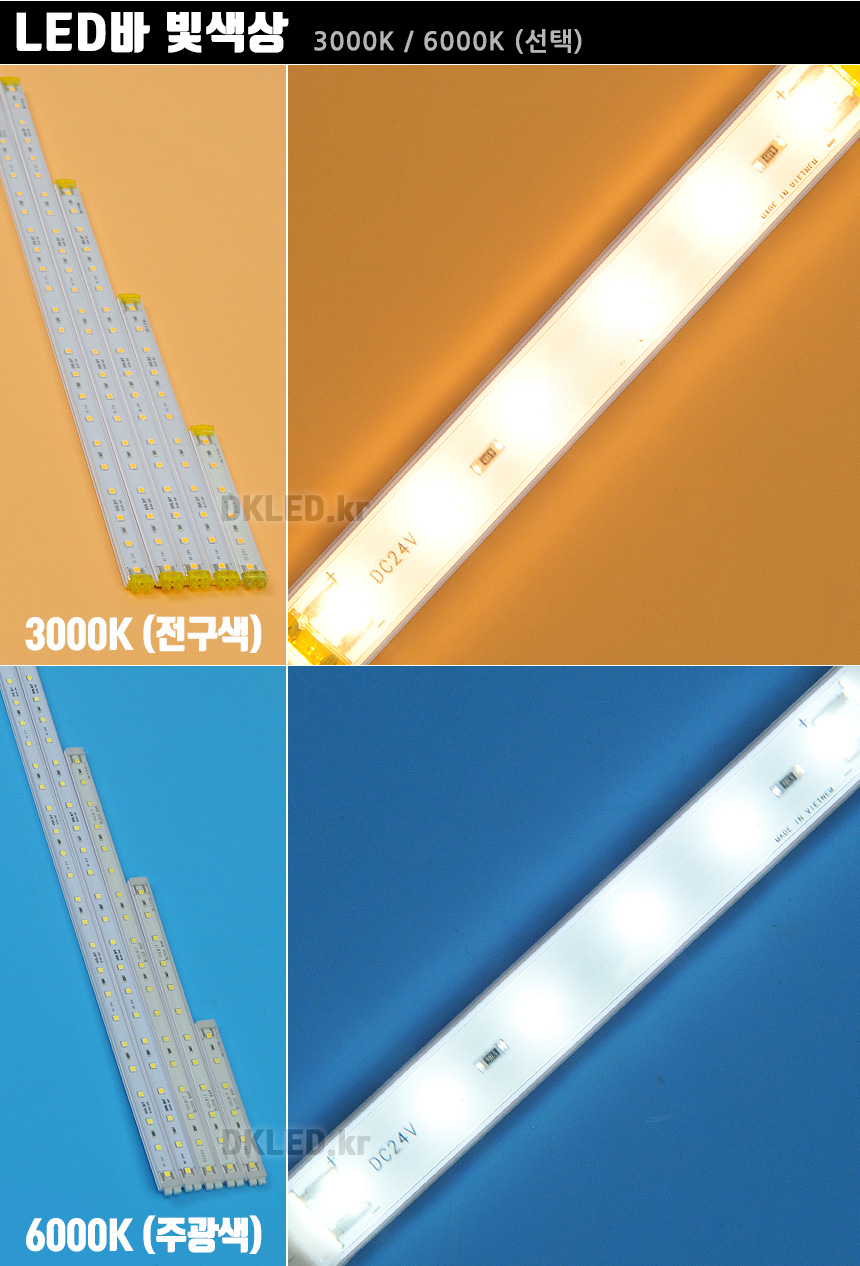

3000K(전구색) , 6000K(주광색)

2가지 빛색상 선택이 가능합니다.











생활방수가 지원되는



24V LED바 "LED레고바"

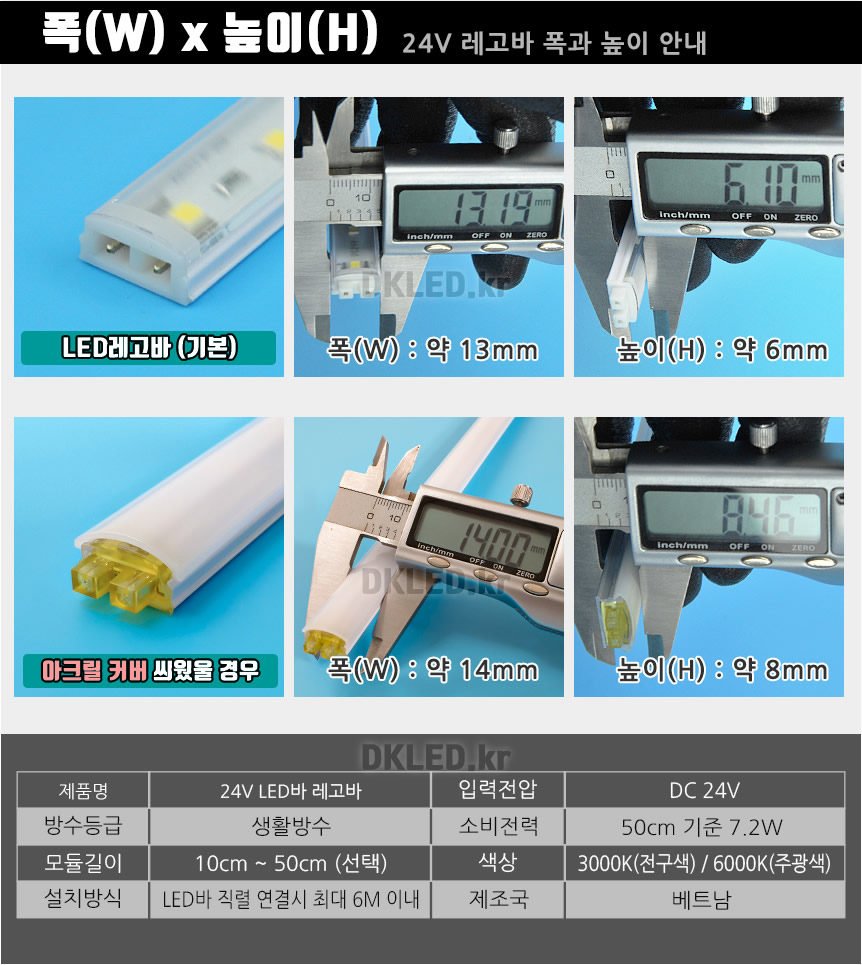

SPECIFICATION

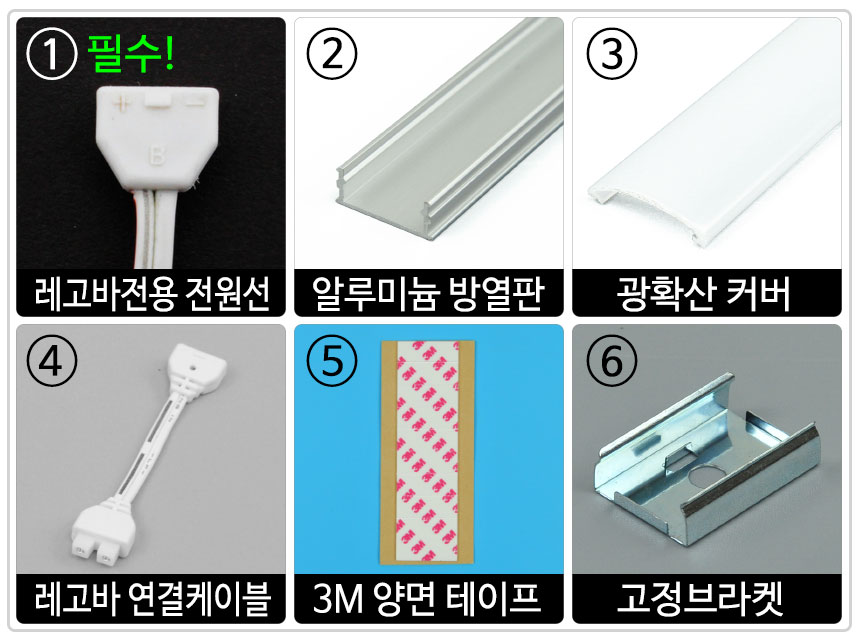

한눈에 보는 레고바 부자재



상단 추가구성상품 옵션에서도 구입 가능

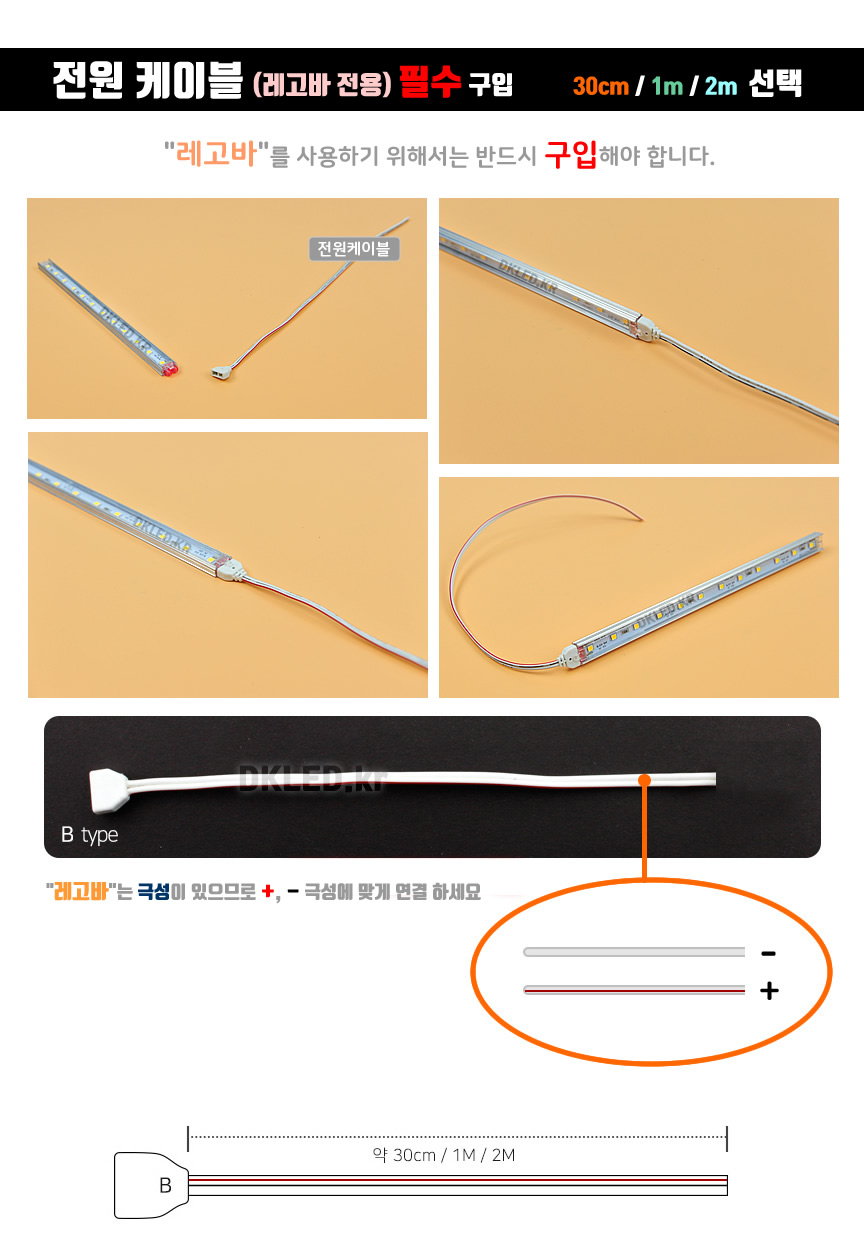

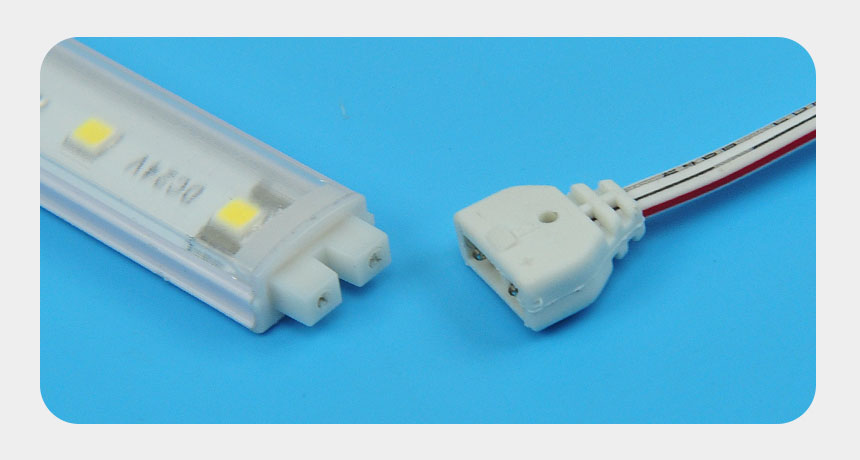

레고바 전원선 (필수)



레고바에 DC24V SMPS 전원을



연결 하게 해주는 필수 자재



30cm / 1m / 2m 길이가있습니다.



※ 레고바에 튀어 나온 부분에 끼워 주십시오.

연결선에 + - 표시가 각인되어 있으며

빨간선이 있는 부분이 + 입니다.

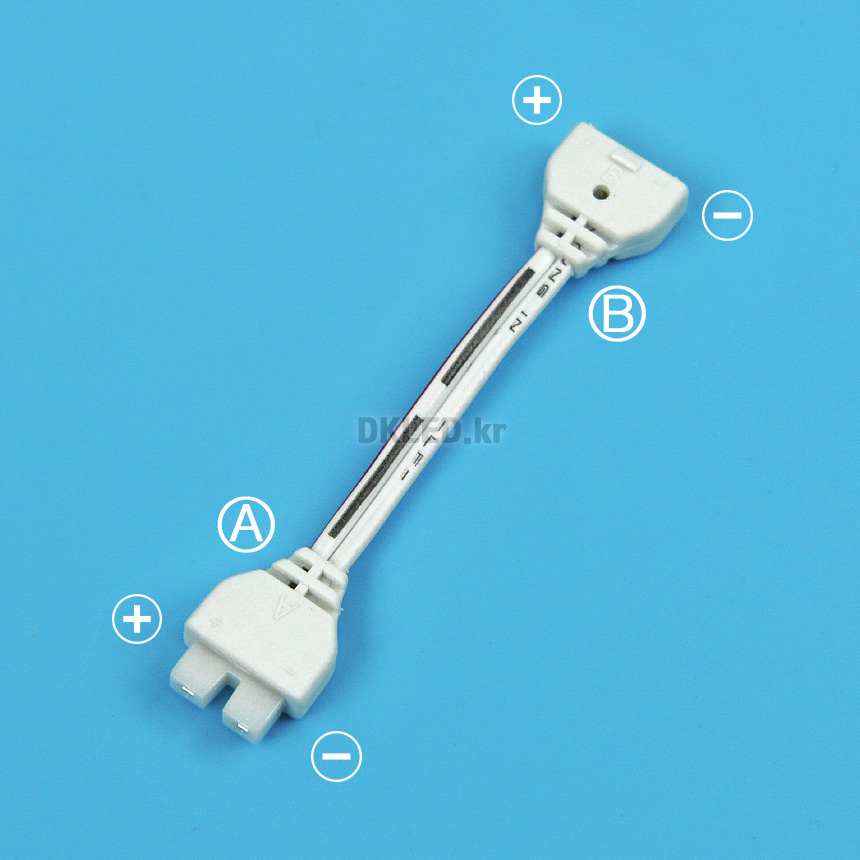

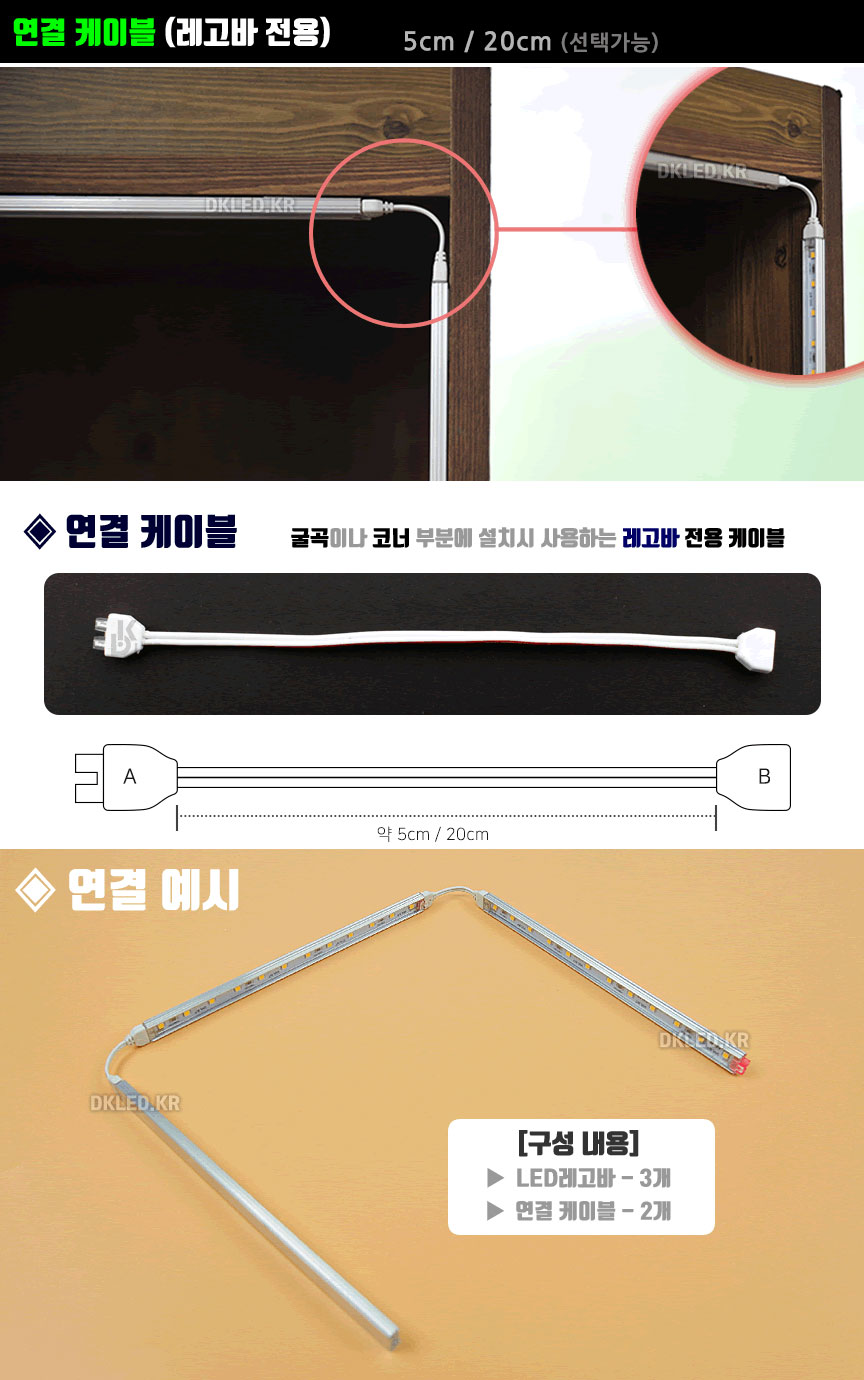

연결 케이블 (별도구입)

방향을 바꿔 LED레고바를 연결하거나

연장해서 연결 할 때 사용합니다.

5cm / 20cm 길이가 있습니다.





연결 케이블에는 사진과 같이 + - 표시가 각인되어 있으며



검은색과 빨간색이 표시되어 있는 부분은 "+" 선 입니다.

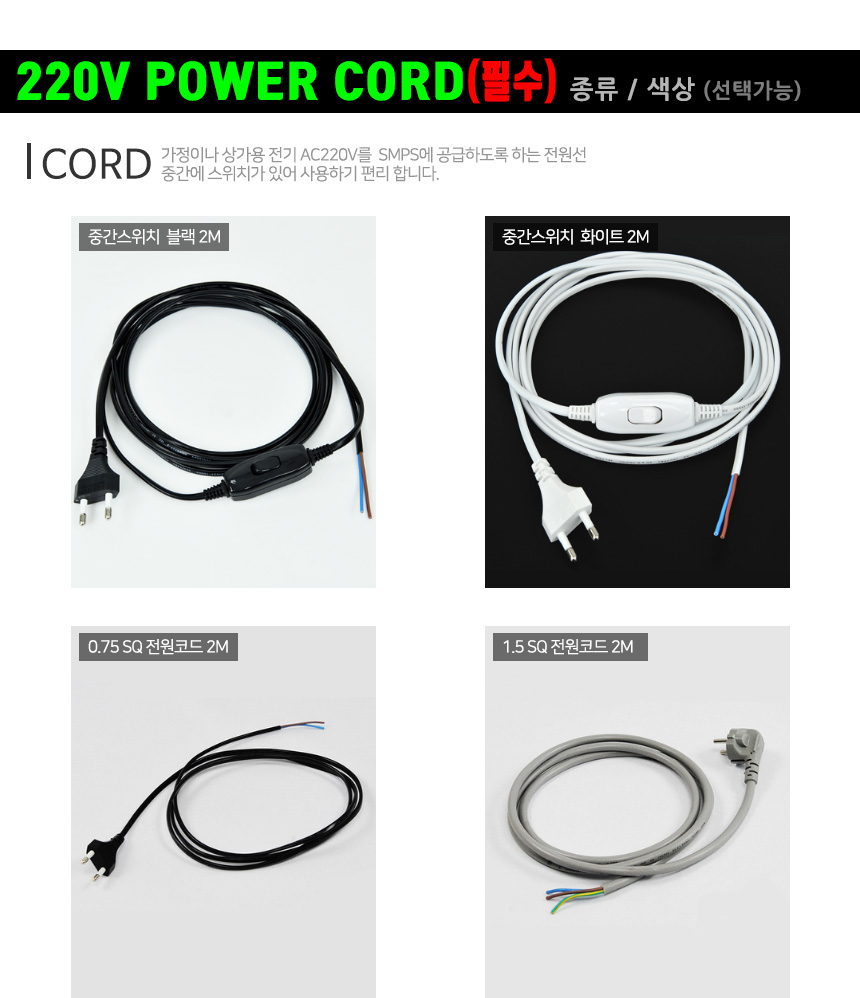

전원코드 (별도구입)



가정용 AC220V를 DC24V SMPS에 전원 공급



● 중간 스위치형 2종 100W 이내 연결 사용



● 0.75SQ형 100W 이내 연결 사용



● 1.5SQ형 300W 이내 연결 사용



※외부에서 사용시 연결부 방수작업 필수







간편하게 220V 콘센트에 꽂아서 사용하는 LED바





단 ! 220V LED바는 레고바 대비

빛 밝기가 약 1/2로 약합니다.

밝게 사용하실 경우 12V 또는 24V

LED 레고바를 선택 하세요

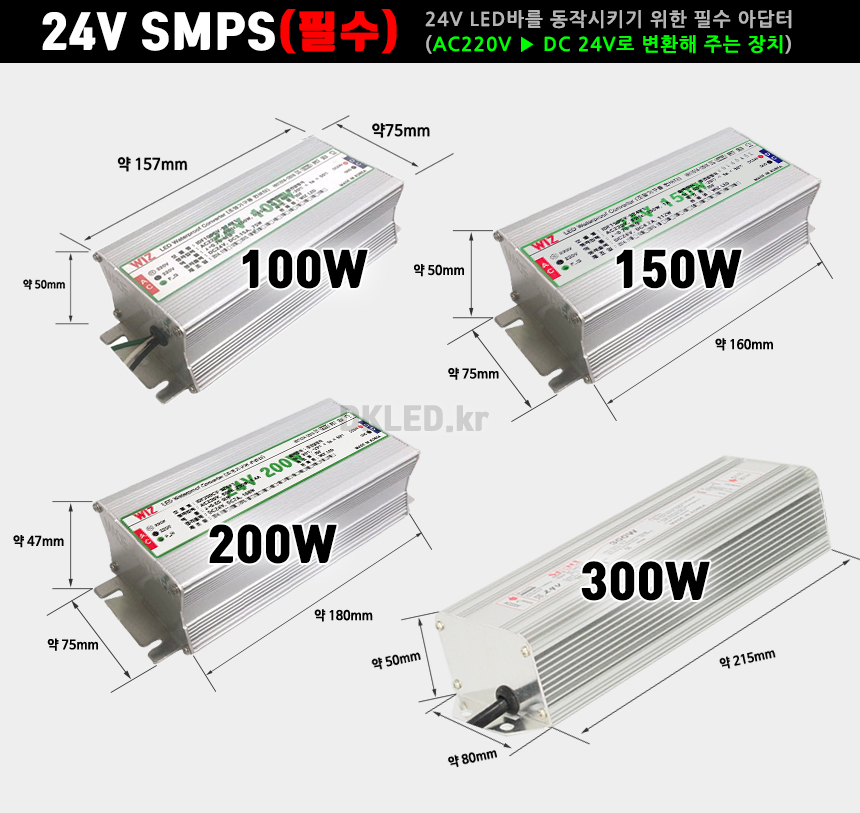

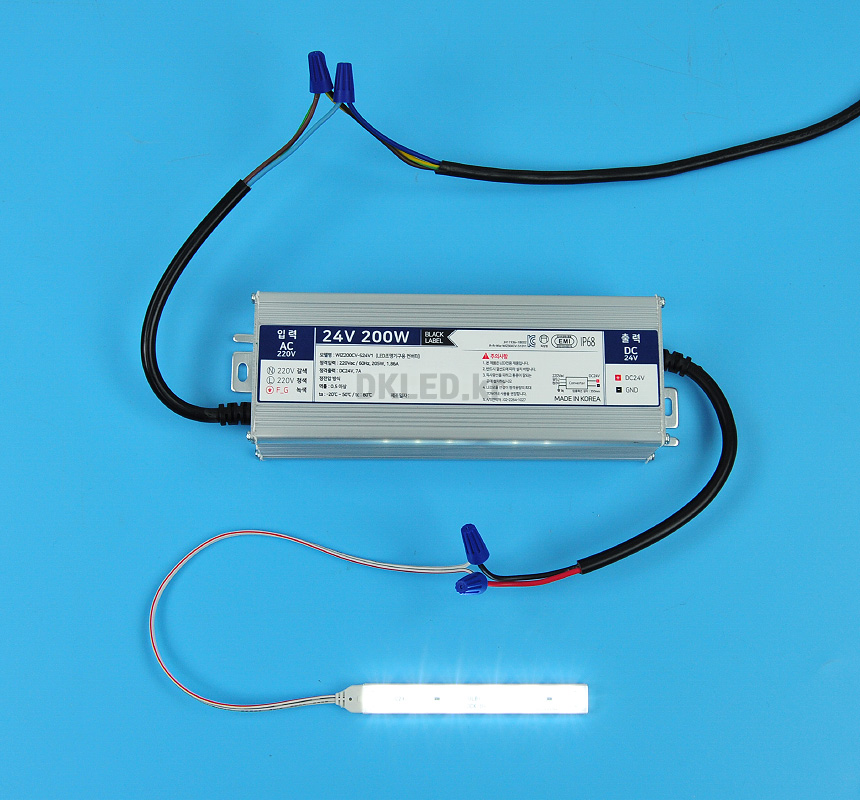

24V SMPS (별도구입)

가정용 AC220V DC24V로 변환시 필수

100W = 레고바 5M 이내 연결시 사용

150W = 레고바 7M 이내 연결시 사용

200W = 레고바 10M 이내 연결시 사용

300W = 레고바 15M 이내 연결시 사용



※ 권장 길이 6M당 병렬로 연결할 경우

허용전력 예시 입니다.







24V SMPS는 전제품 IP67등급 이상 방수형 제품



방수  LED바에는 방수 SMPS를 권장합니다.

꼭 방수가 필요하지 않더라도 먼지와 습기에 강한

방수가 SMPS가 오래 사용하기 유리 합니다.





Q 필요한 SMPS 용량 계산은 어떻게 하나요?

A 레고바는 50cm 기준 7.2W 입니다.



레고바가 1m일 경우 넉넉하게 20W로 계산하고



5m를 사용한다면 20W x 5m =100W가



필요하니 150W SMPS를 선택하면 됩니다.



※ SMPS는 허용 전력의 70% 이내로



사용하셔야 제품의 수명 그대로



사용가능합니다.



※ 예를 들어 150W 제품의 70%는



105W 입니다.

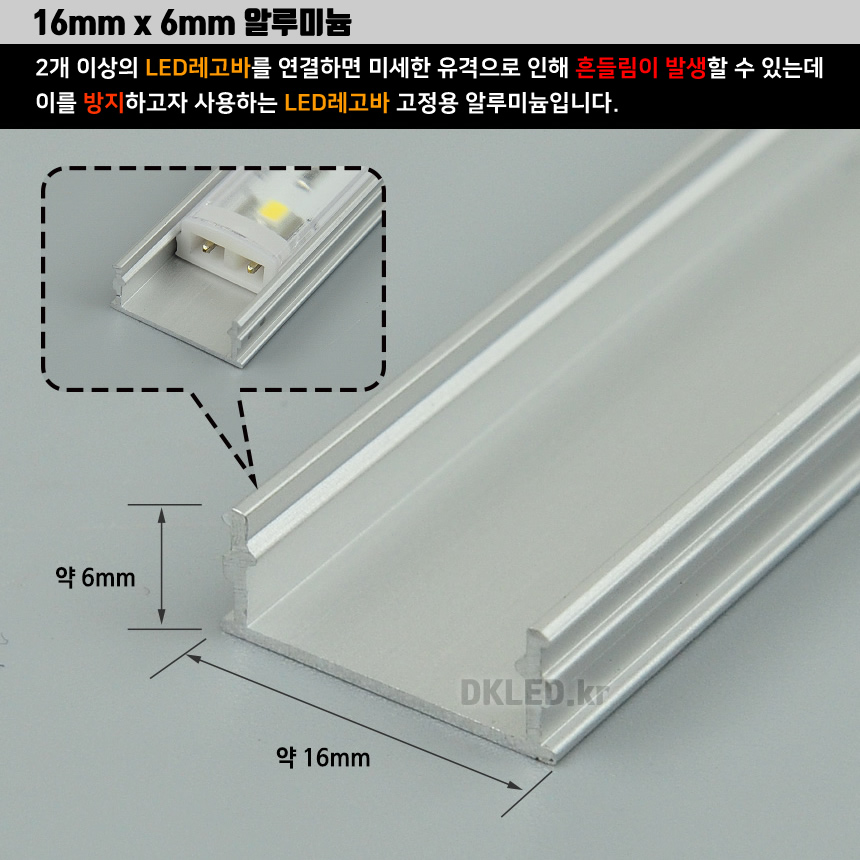

16mm 방열판 (별도구입)

LED바 제품을 보호하고

LED바에서 발생하는 열기를

공냉식으로 식혀주는 자재이며

가급적 사용을 권장합니다.



※ 1m 길이 단위로 판매됩니다.

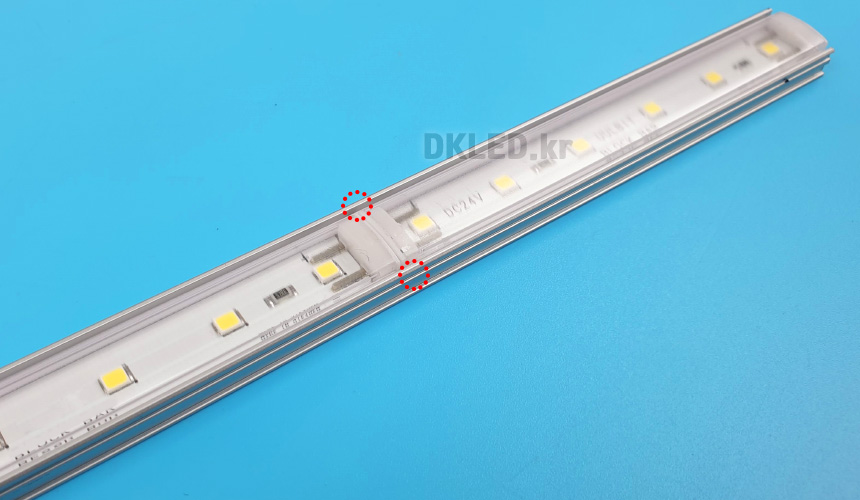

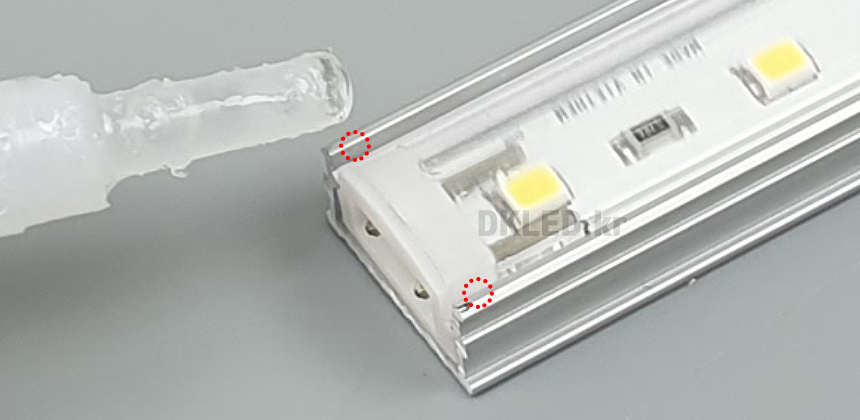

※ 알루미늄 방열판에 LED레고바를

밀어 넣으면 좌우로 유격이 있으므로

필요에 따라 아래 사진 부위에

순간 접착제 등으로 고정합니다.







Q 방열판은 꼭 필요한가요?



A 필수는 아니지만 권장합니다.



알루미늄 방열판은 레보바에서 발생하는

열기를 공냉식으로 식혀 주는 역활도 하지만

레고바 연결시 연결 부분을 더욱 더

견고하게 잡아주는 역할을 하므로

가급적 사용을 권장합니다.









광확산커버 (별도구입)



LED레고바는 투명 케이스로 제작되므로

알루미늄 방열판 위에 광확산 커버를

씌워 눈부심을 줄여주고 부드러운 빛감으로

사용하게 하는 자재입니다.



※ 1m 길이 단위로 판매 됩니다.

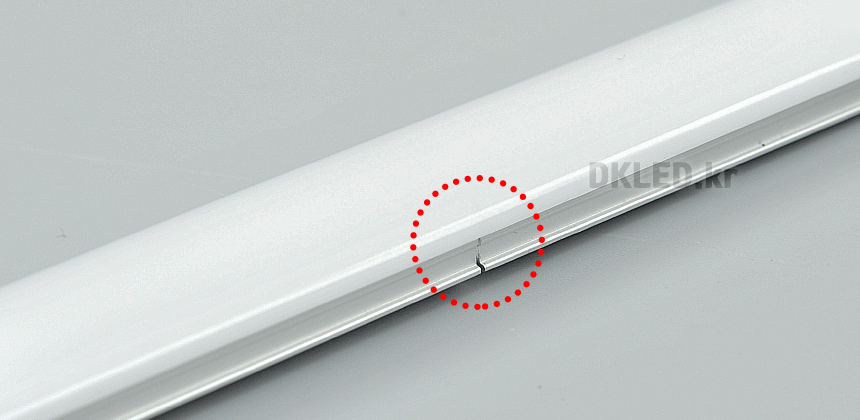

※ 알루미늄 방열판 1M를 2개 이상 연결시



연결 부분을 견고히 잡아주는



역할도 합니다.

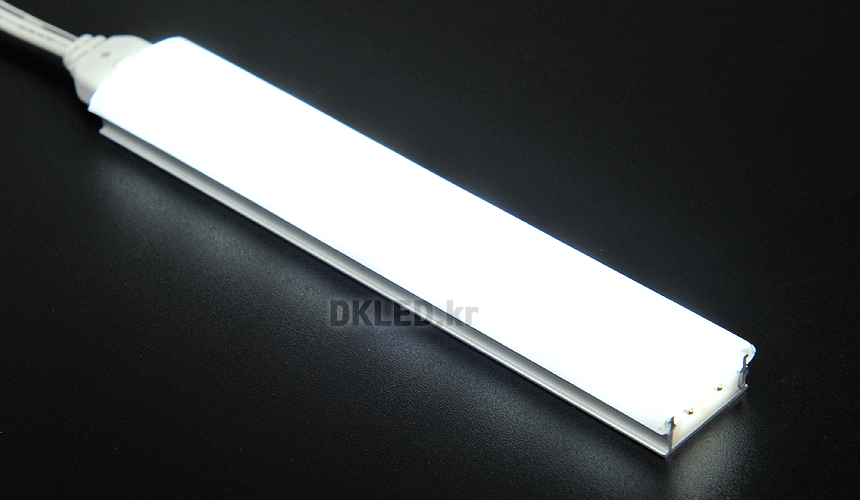

24v 10cm LED레고바를



알루미늄 방열판에 넣고



광확산 아크릴 커버를 씌우면



눈부심도 줄여주고 빛이 확산되는



효과를 얻을 수 있습니다.

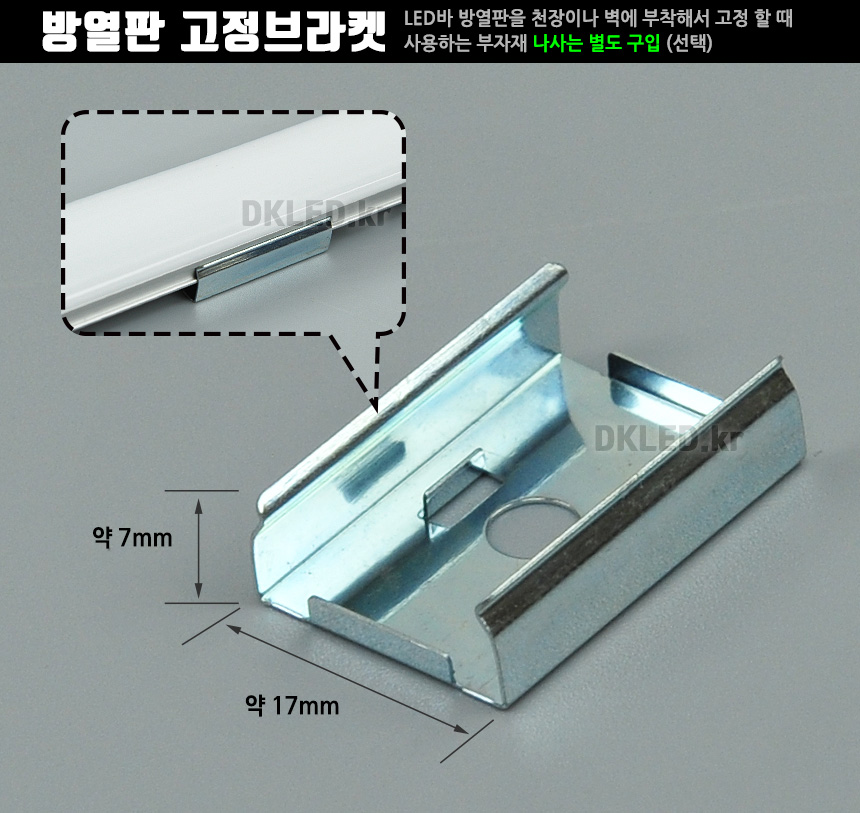

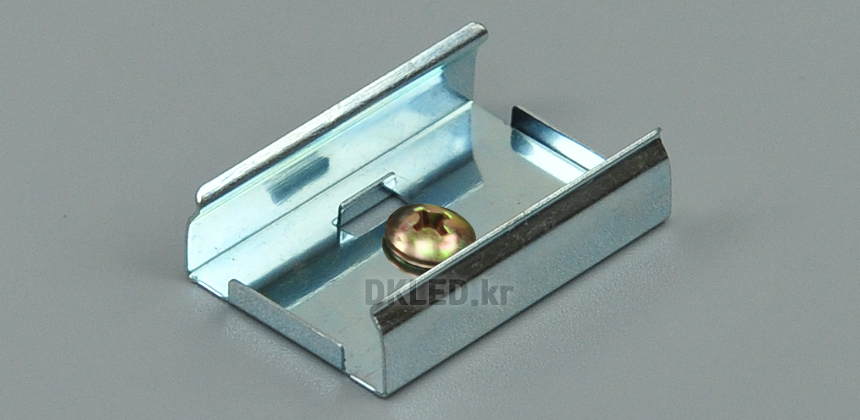

고정브라켓 (별도구입)

벽면이나 천장에 레고바 방열판을

고정 할 때 사용합니다.



  17  x 7mm 사이즈로 LED바 방열판 홈에

끼워서 제품을 단단히 고정 가능하며

방열판 1m당 3개 권장합니다

※ 좌우 각각 1개 중앙에 1개





고정용 볼트를 별도 구입하여 사진과 같이

벽이나 천장에 방열판 고정브라켓을 설치

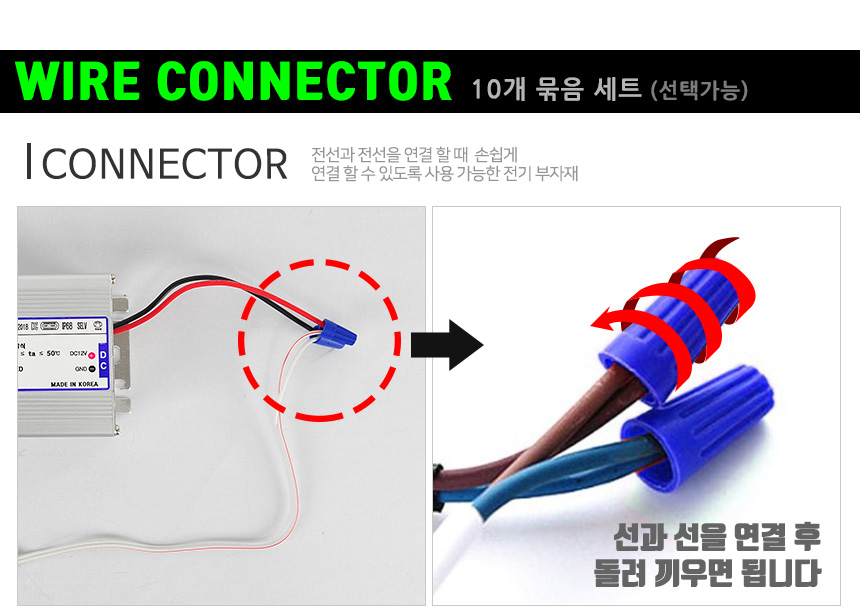

와이어 커넥터 (별도구입)

전원선과 전원선을 연결시 편리하게



돌려 끼워서 연결 하는 부자재



와이어커넥터 10알 1세트로 판매

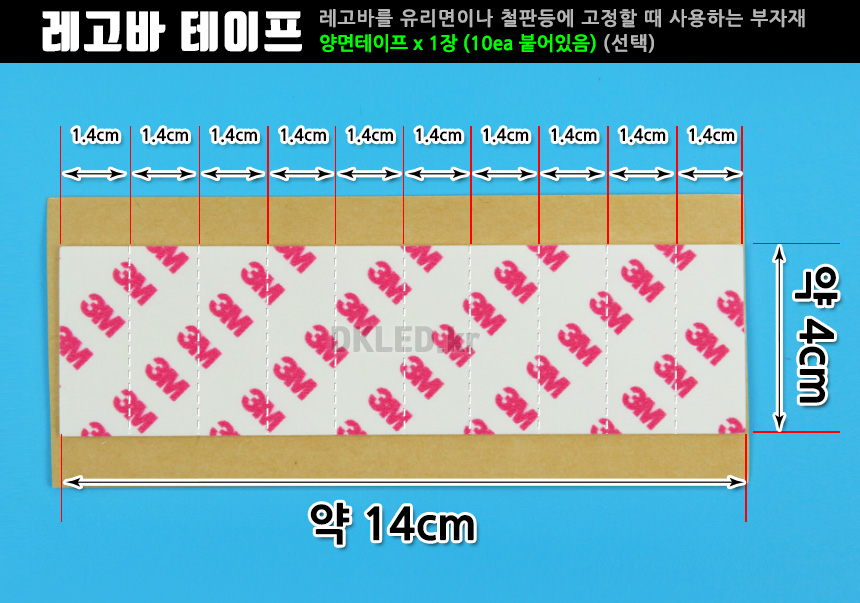

3M 양면테이프 (별도구입)



레고바를 유리면이나 철판등에 부착시



사용하는 부자재



10장이 한면에 붙어 있는 세트로 판매 합니다.



※양면 테이프 특성상 시간이 지나면



떨어질 수 있으니 실리콘등으로 마감을 권장

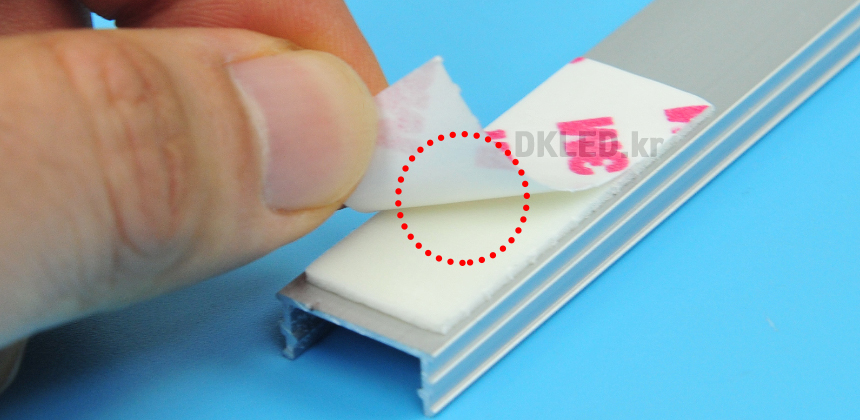

레고바 방열판에 부착하신 후

아래처럼 보호지를 떼어내고 사용하세요.







Q 고정은 어떻게 하나요?



양면 테이프로 부착이 가능하나요?



A 양면테이프 부착 가능합니다.



레고바는 플라스틱 재질이라서



양면 테이프가 쉽게 부착됩니다.



벽면등에 양면테이프로 임시 고정후



실리콘으로 고정해 줘야



튼튼하게 사용 가능합니다.







DC24V 전원말 공급해주면



손쉽게 사용이 가능한 LED레고바

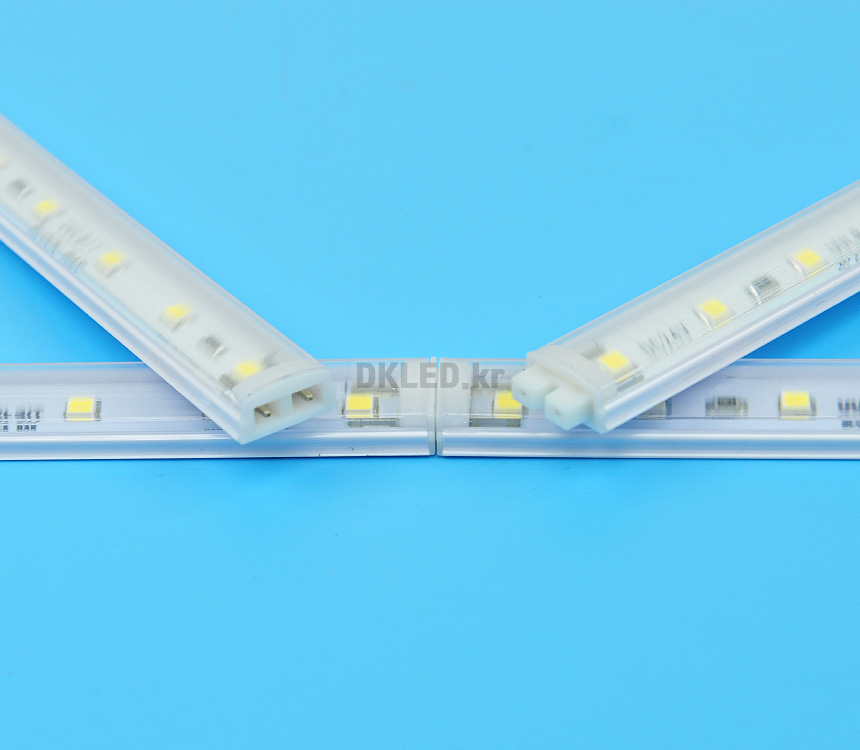

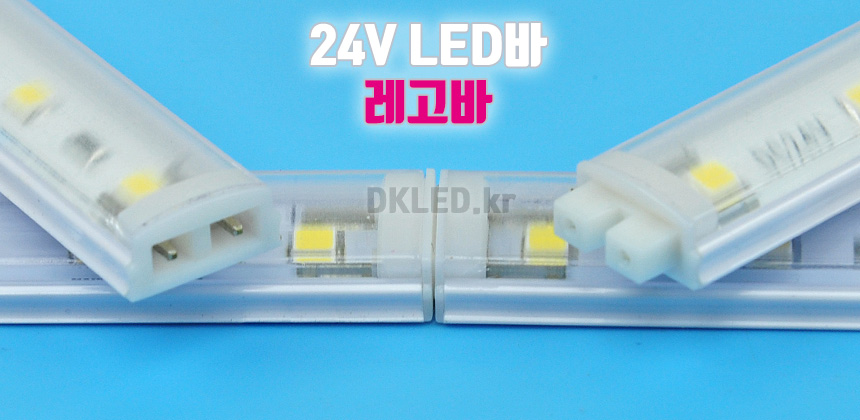

암수로 구분된 연결부를 레고 끼우듯



손쉽게 서로 끼워 연결이 가능한 LED레고바









암수부분을 서로 맞대고



가볍게 밀어 끼워주면 연결이 됩니다.





※ 연결부분이 하얀색은 6000K 주광색

24V LED바 제품 입니다.

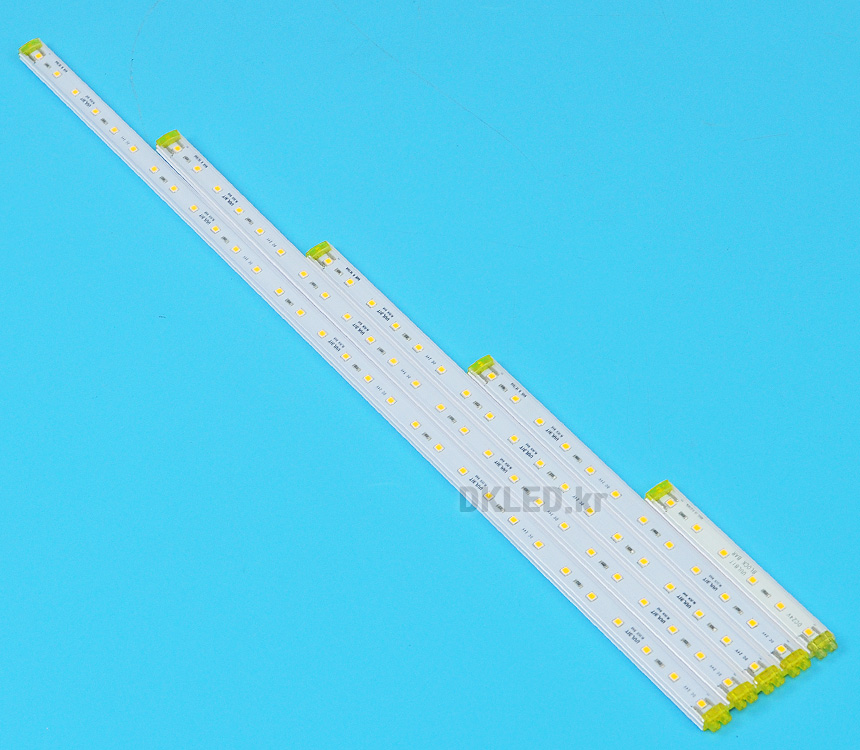

10cm, 20cm, 30cm, 40cm, 50cm

5가지 길이 제품이 있습니다.

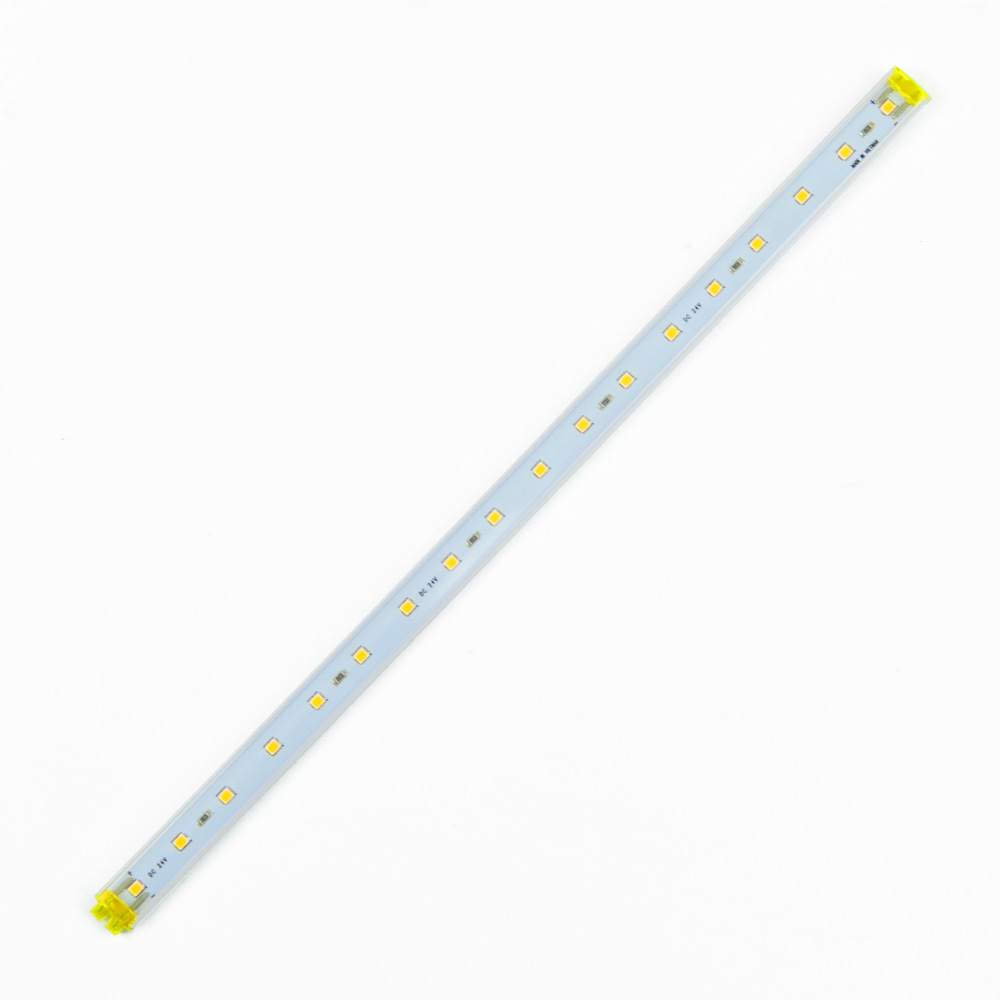

※ 연결부분이 노란색은 3000K 전구색

LED바 제품 입니다.



10cm, 20cm, 30cm, 40cm, 50cm

5가지 길이 제품이 있습니다.







Q 1m, 3m, 6m을 따로따로



벽면에 설치할 경우 어떤 제품이 필요 한가요?





A 각 길이에 해당하는 전원 코드선 3개



SMPS 3개, 전원케이블 3개는



반드시 있어야 합니다.



습기가 있는 곳이나 외부에 설치가 가능한가요?



A 레고바 자체는 생활방수 제품입니다,



다만 전원코드 연결부분과 연결부분은



방수가 되지 않으므로 실리콘을 도포해서



방수처리를 별도로 해야 합니다.
