12V LED바 레고바 설치에 필요한 자재와 연결 방법

LED레고바의 특징 및
LED바 완제품 레고바 설치 시
필요한 부자재들에 대해
알아보겠습니다.

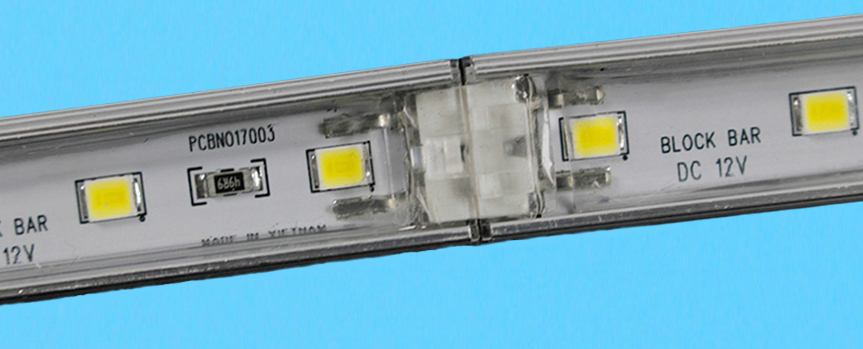

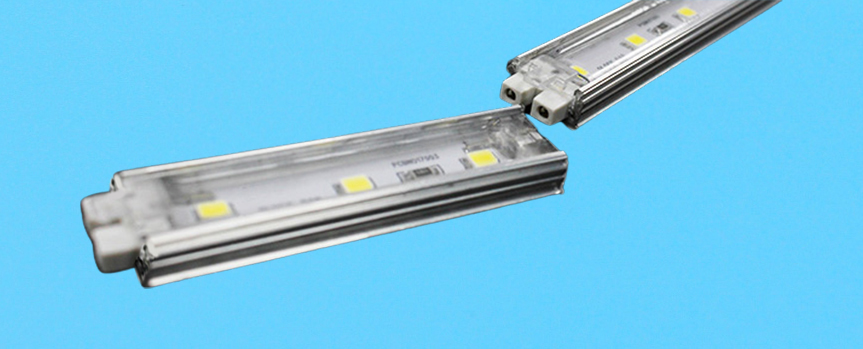

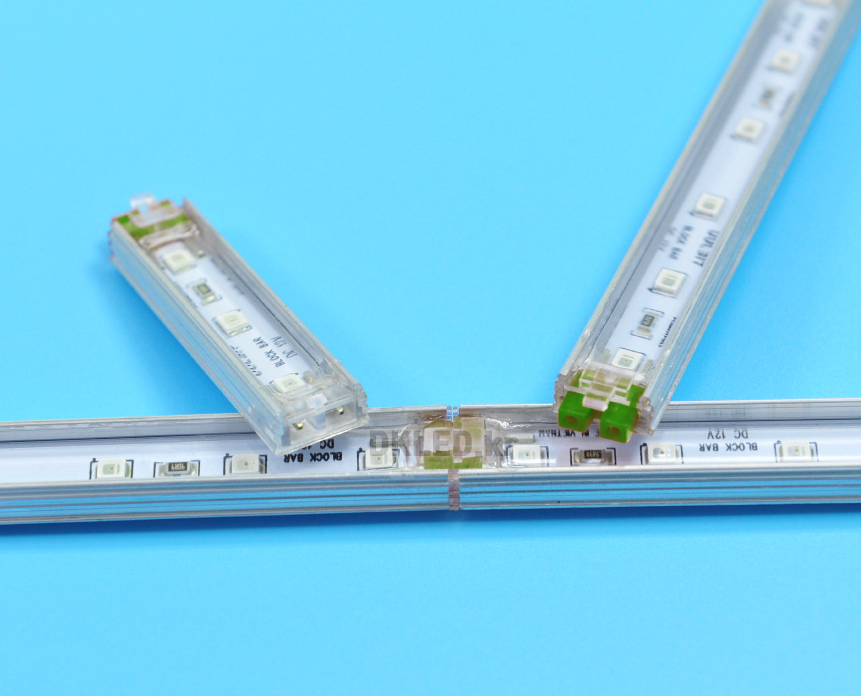

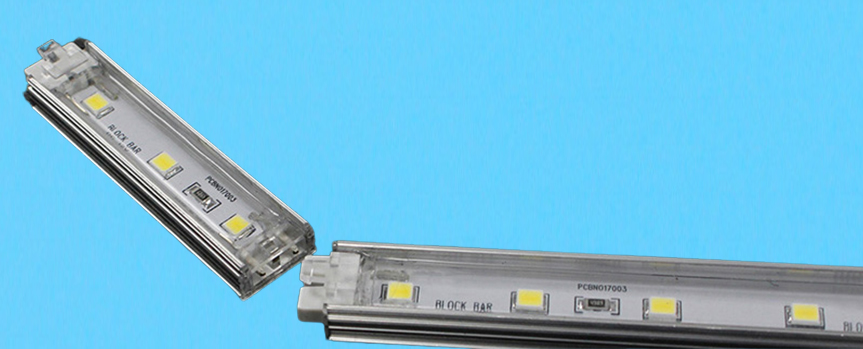

LED레고바 특징





일반적인 PCB 형태의
LED바와 달리

양쪽 끝단이
서로 연결될 수 있게

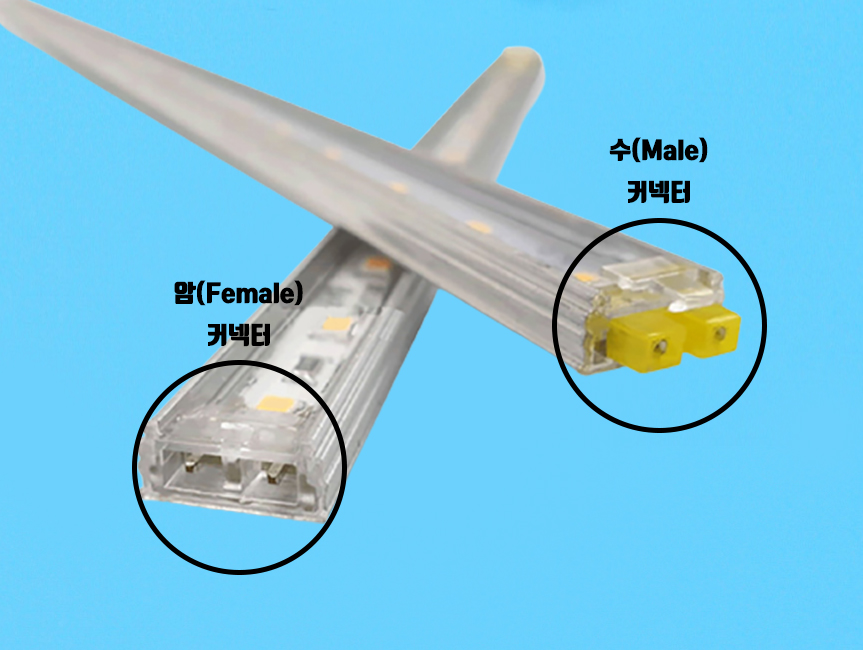

암, 수 커넥터로 되어 있어서

납땜 같은 수작업 필요 없이
레고 장난감처럼
암, 수 커넥터를 손쉽게 끼워(조립)
원하는 길이로 사용(설치)이 가능한
신개념"LED 바"입니다.

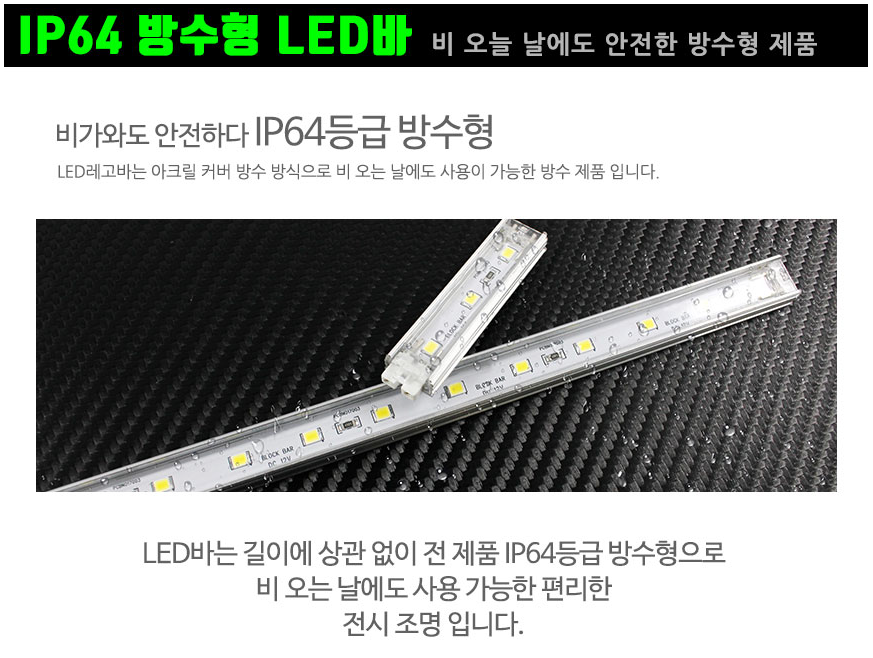

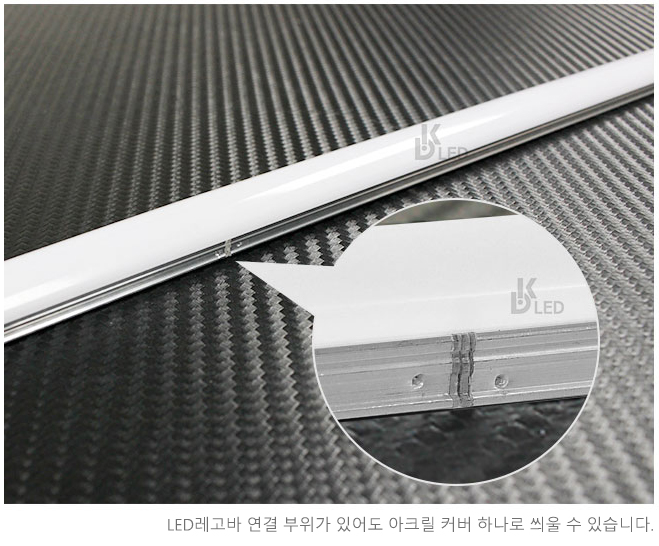

IP64(방습형) LED레고바





LED레고바는
알루미늄 방열판에 LED바 부착 후
투명 아크릴 커버를 씌운 후
그 위에 방수액을 사용하여
방습 처리한 IP64(방습형)
제품입니다.

※ 방습(방수) 처리를 했다 하더라도
수중에 담긴 상태로 사용하면 안 됩니다.

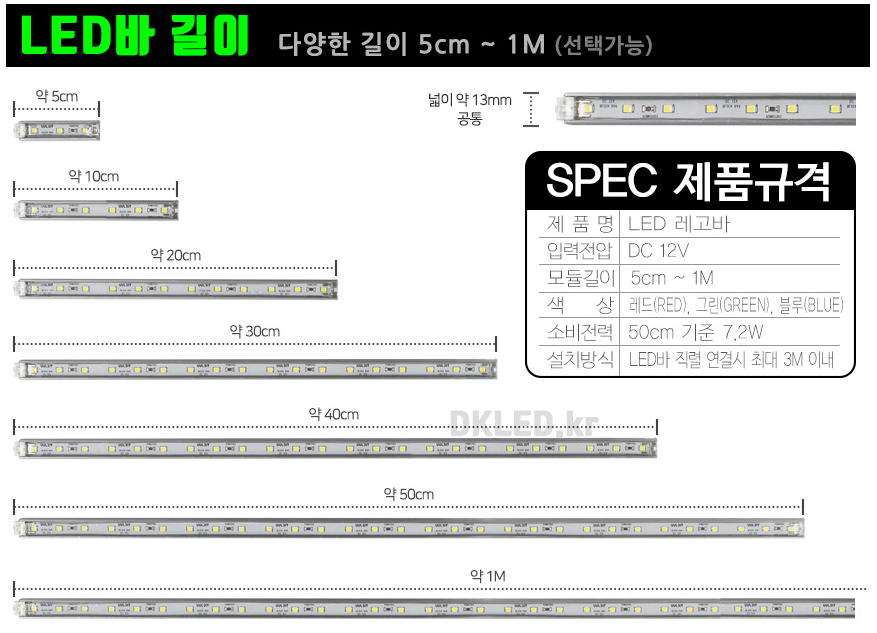

LED레고바 길이







LED레고바는 5cm에서
1m까지 총 7가지 길이를

원하는 길이로
조립(연결) 하여
사용할 수 있는
신개념 LED바입니다.

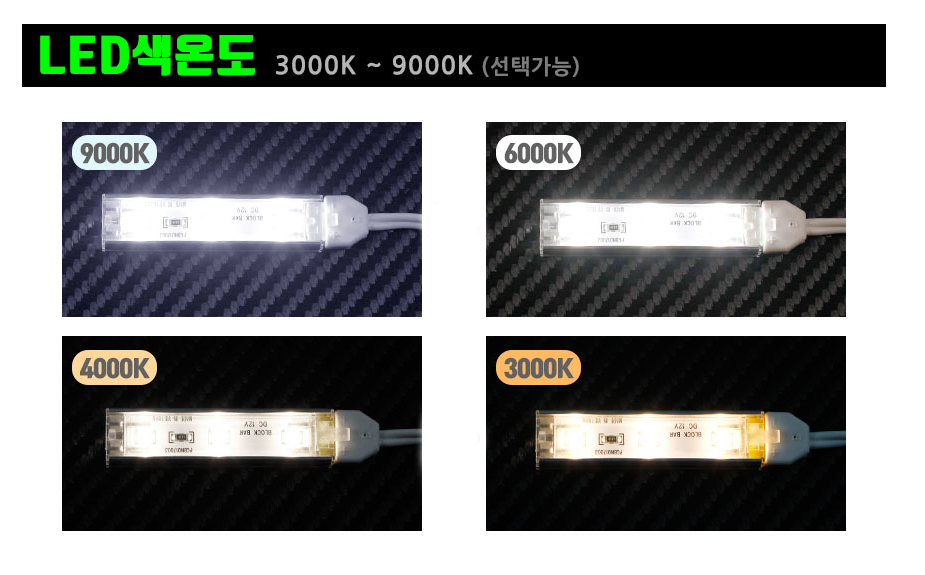

LED레고바 색온도(색상)



LED레고바는
4가지 색온도와
3가지 색상 선택이
가능합니다.

색온도(K)
3000K, 4000K, 6000K, 9000K

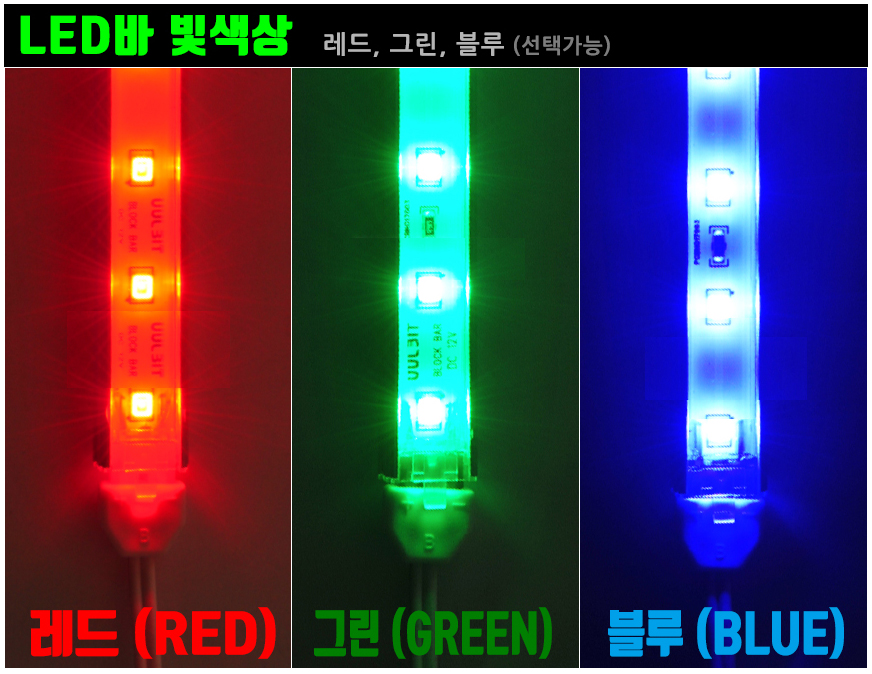

색상
레드, 그린, 블루

레고바 구입 전 주의 사항





국내 출시되는 모든
DC 12V LED바는
설치하는 방법(원칙)이 있습니다.

그렇기 때문에
제품에 대한 설명을
충분히 읽어 보셔야
필요 자재 구입 및 설치가
가능합니다.

만약 설치 방법을
숙지하지 않고 설치할 경우
과부하, 전압 및 전류
변동에 따라

빛이 희미하게 켜지거나
LED바가 타기 때문에
더 이상 사용할 수 없는
경우가 발생하실 수 있습니다.

위와 같은 경우
교환 및 AS가 되지 않으므로
꼭 주의해서 설치를 하셔야 하며

LED레고바는 DC 12V 전압을
사용하므로 화재 및 제품이
터지는 경우는 없지만

제품을 추가 구입해야 하는
경우가 발생하기 때문입니다.

LED레고바 필수 부자재

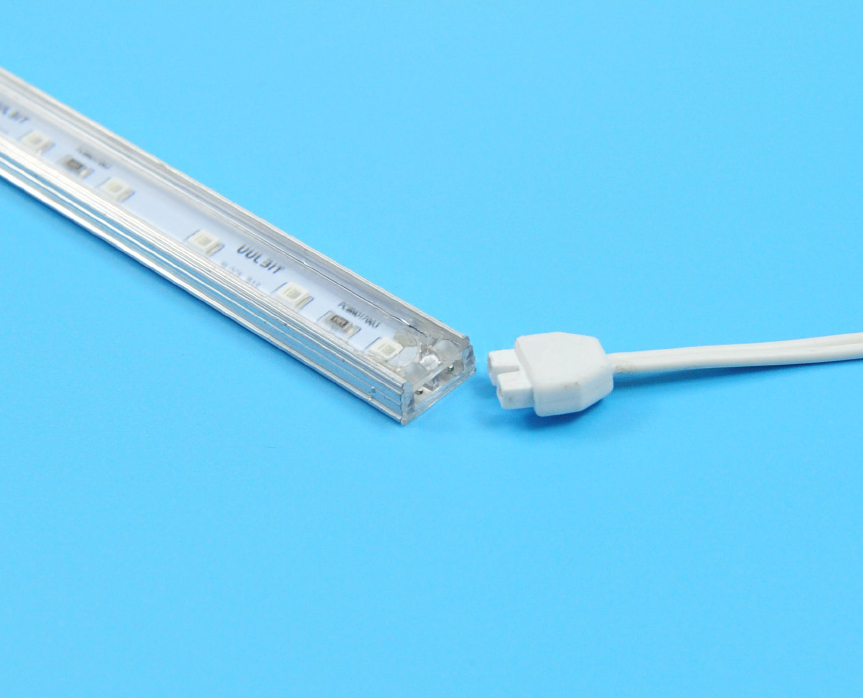

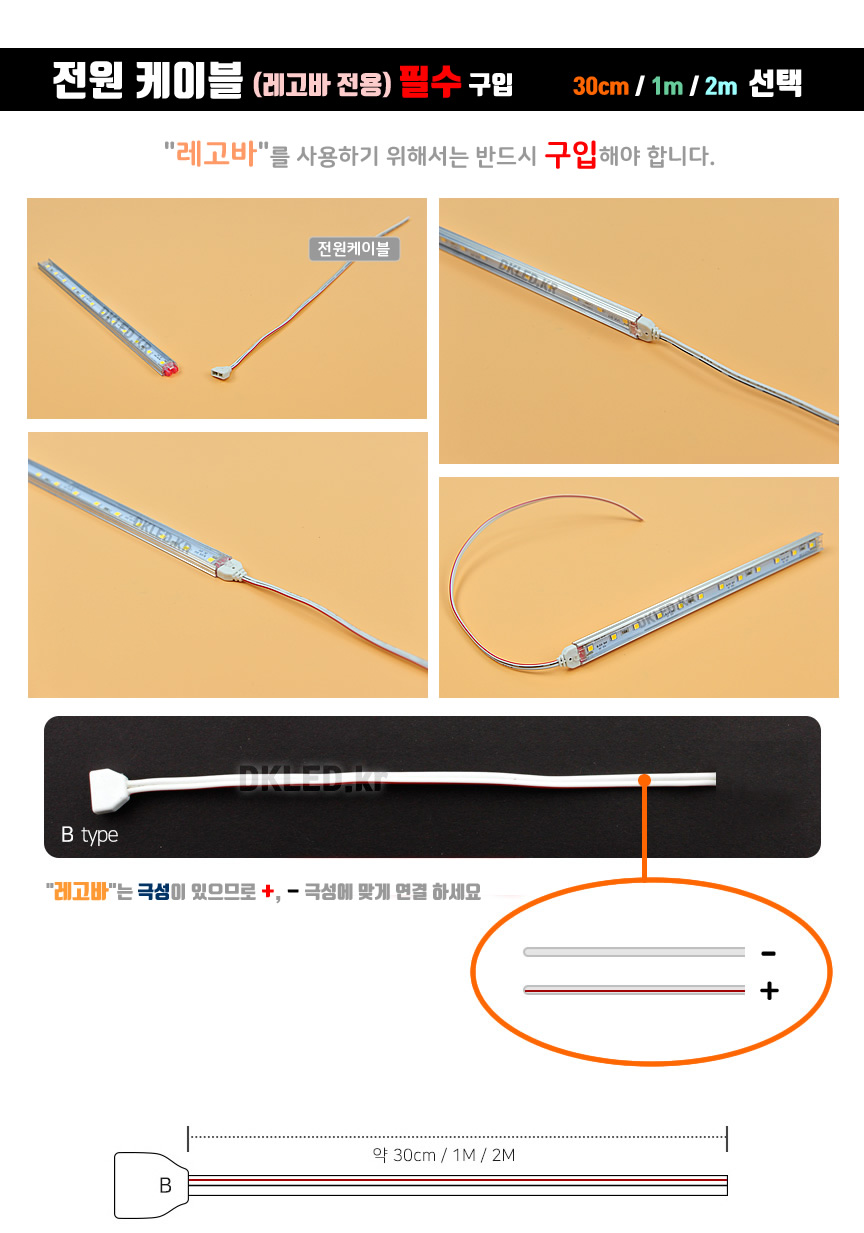

전용 전원 연결 케이블



LED레고바를 구입하기에 앞서
먼저 레고바 전용 전원 케이블을
필수 구입하셔야 합니다.
(30cm, 1m, 2m 길이 선택 가능)

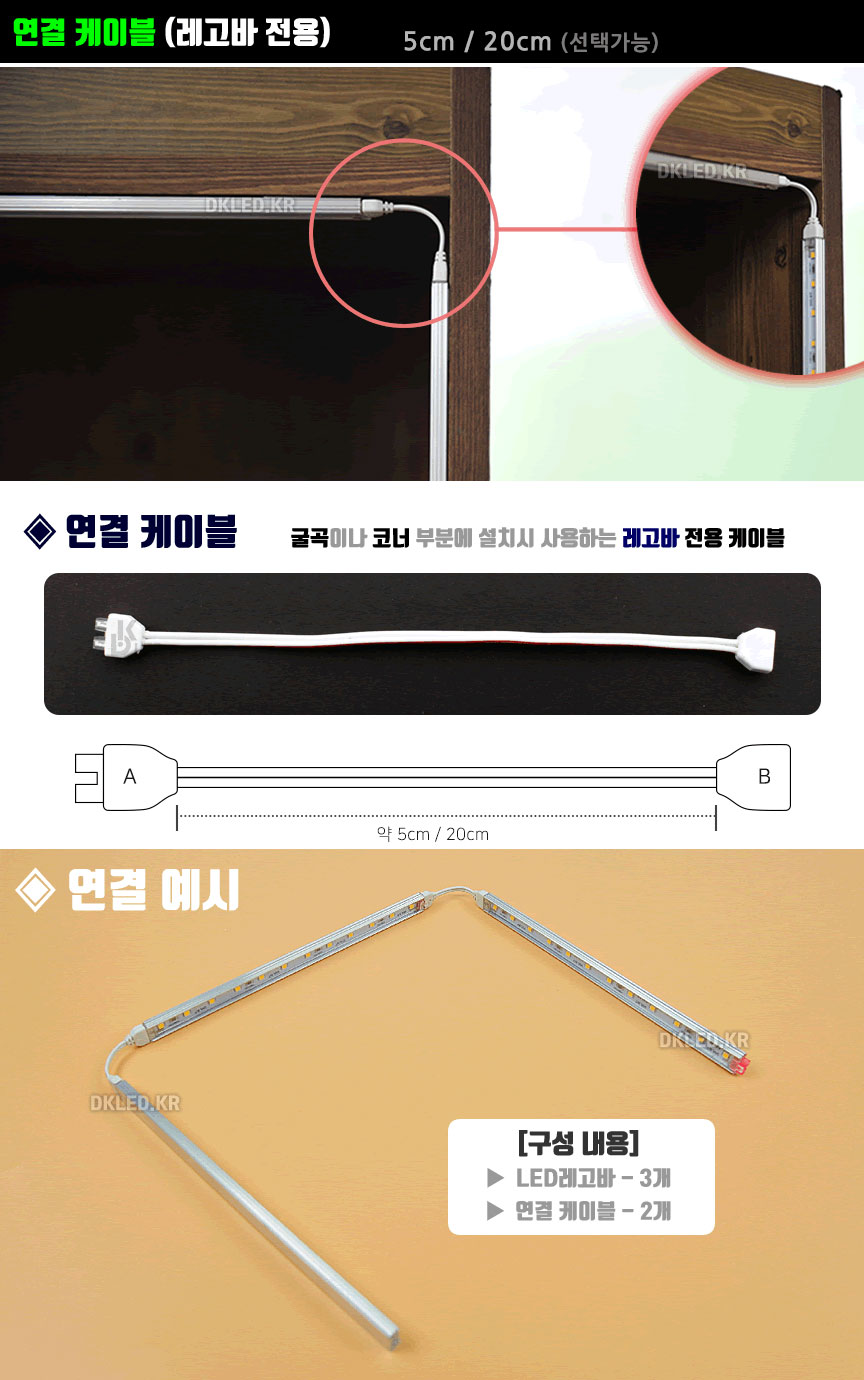

또한, 레고바를 2개 이상
사용 시 레고바를 연결해 주는
연결 케이블도 필수 구입하셔야 합니다.
(5cm, 20cm 길이 선택 가능)

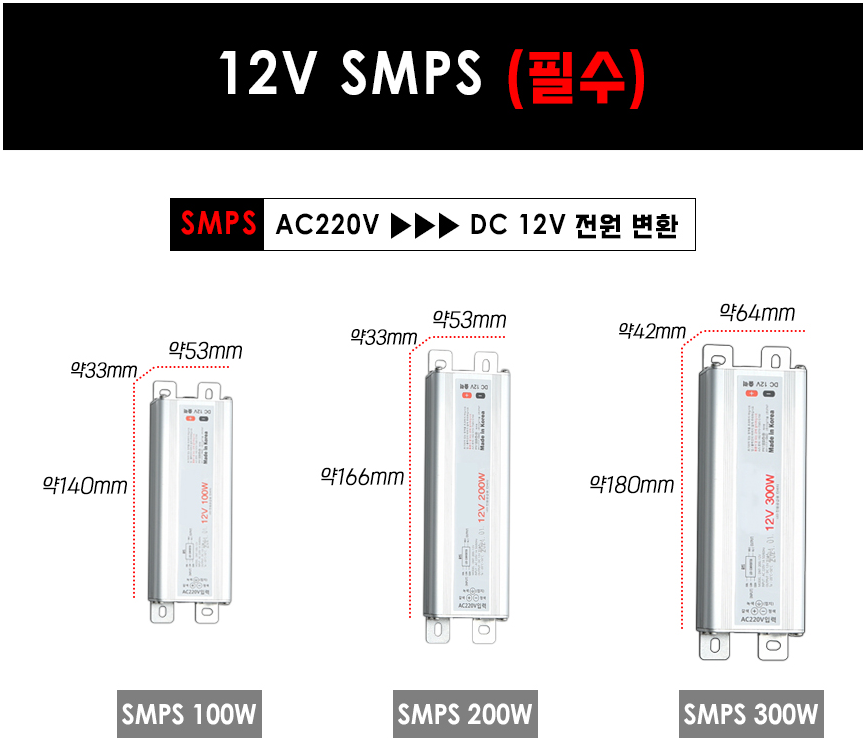

12V SMPS



LED레고바는
DC 12V 전원을 사용하므로
AC 220V 전원(콘센트)에서
사용할 경우

AC 220V를 DC 12V 변환해 주는
SMPS를 연결해서 사용해야 합니다.

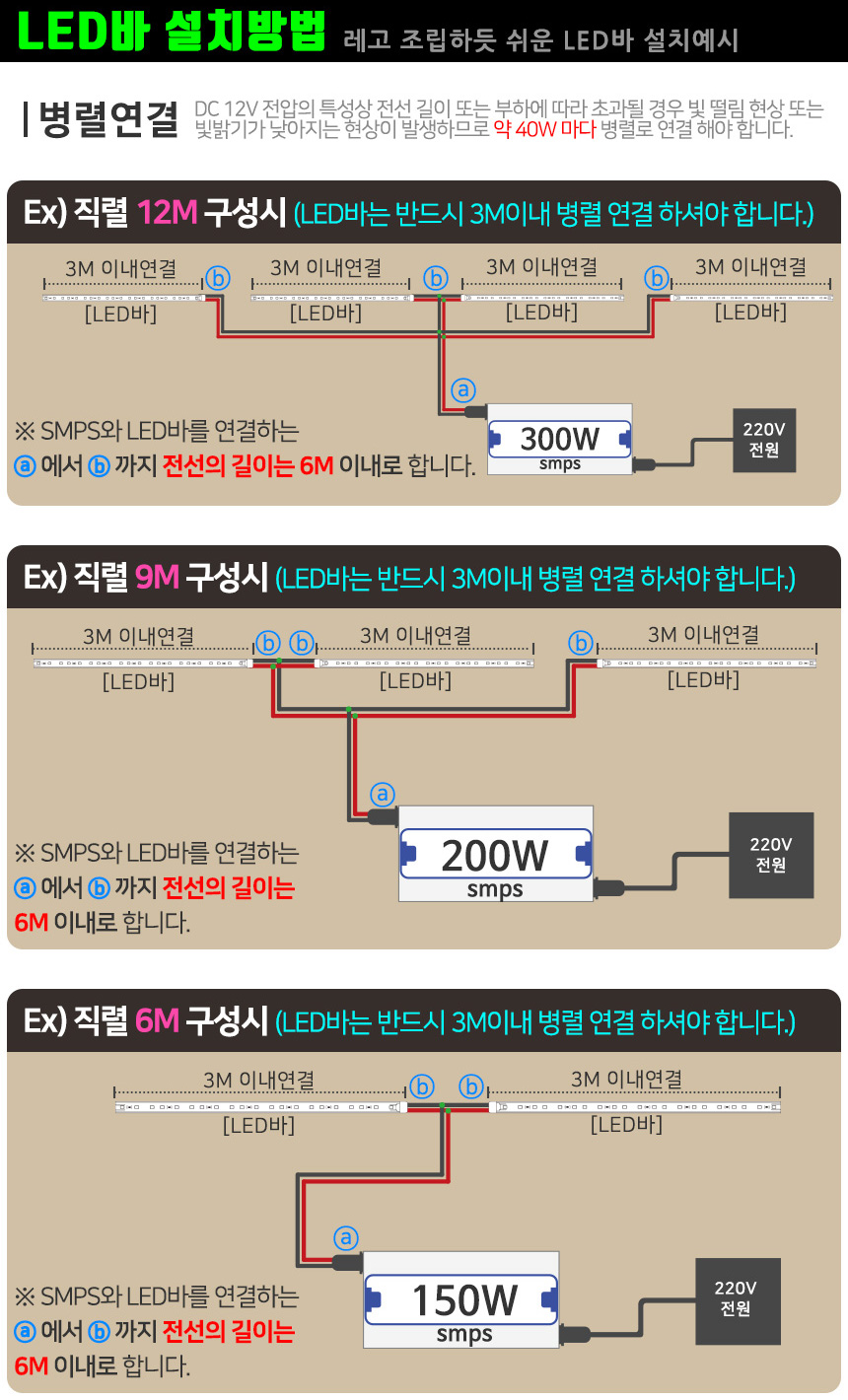

SMPS연결 방법은
아래 이미지를 참고 바랍니다.

SMPS연결 시 적색선은 '+'에 연결
흑색선은 '-'에 연결해야 합니다.

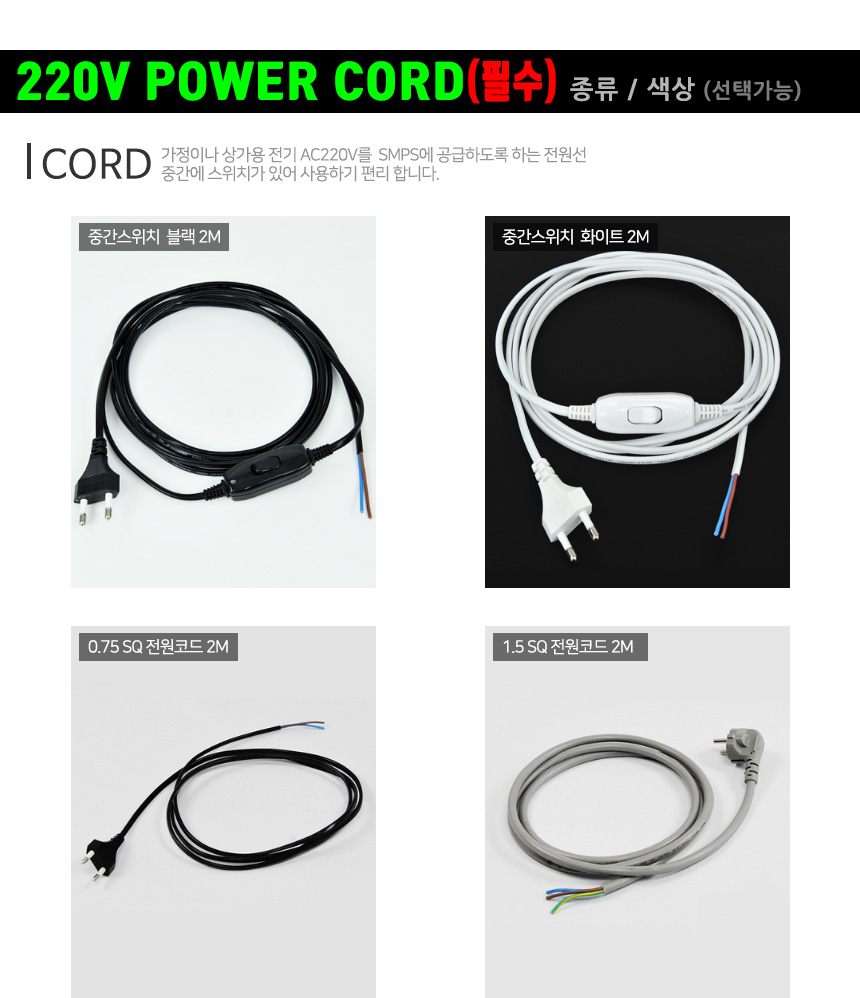

220V 전원 코드



AC 220V 전기를 사용할 경우
SMPS에 220V 전원을 공급해 주는
전원 코드를 구입하여 연결해야 합니다.

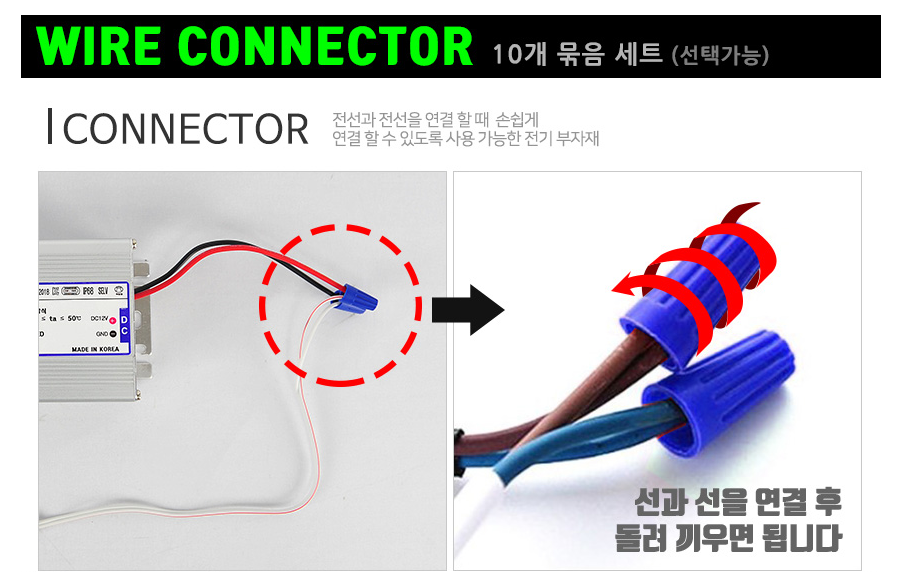

와이어 커넥터



전선과 전선을 편리하게
연결하게 해주는
와이어 커넥터입니다.

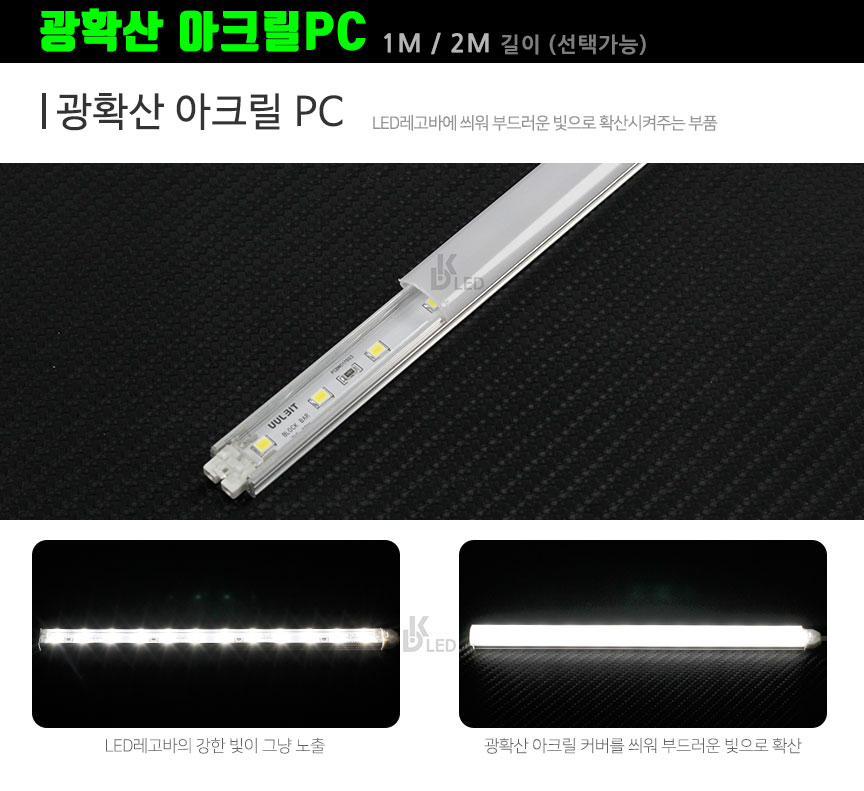

광확산(불투명) 아크릴 커버



광확산(불투명)
아크릴 커버는
눈부심을 줄이고
부드럽게 확산된 빛을
사용할 수 있습니다.

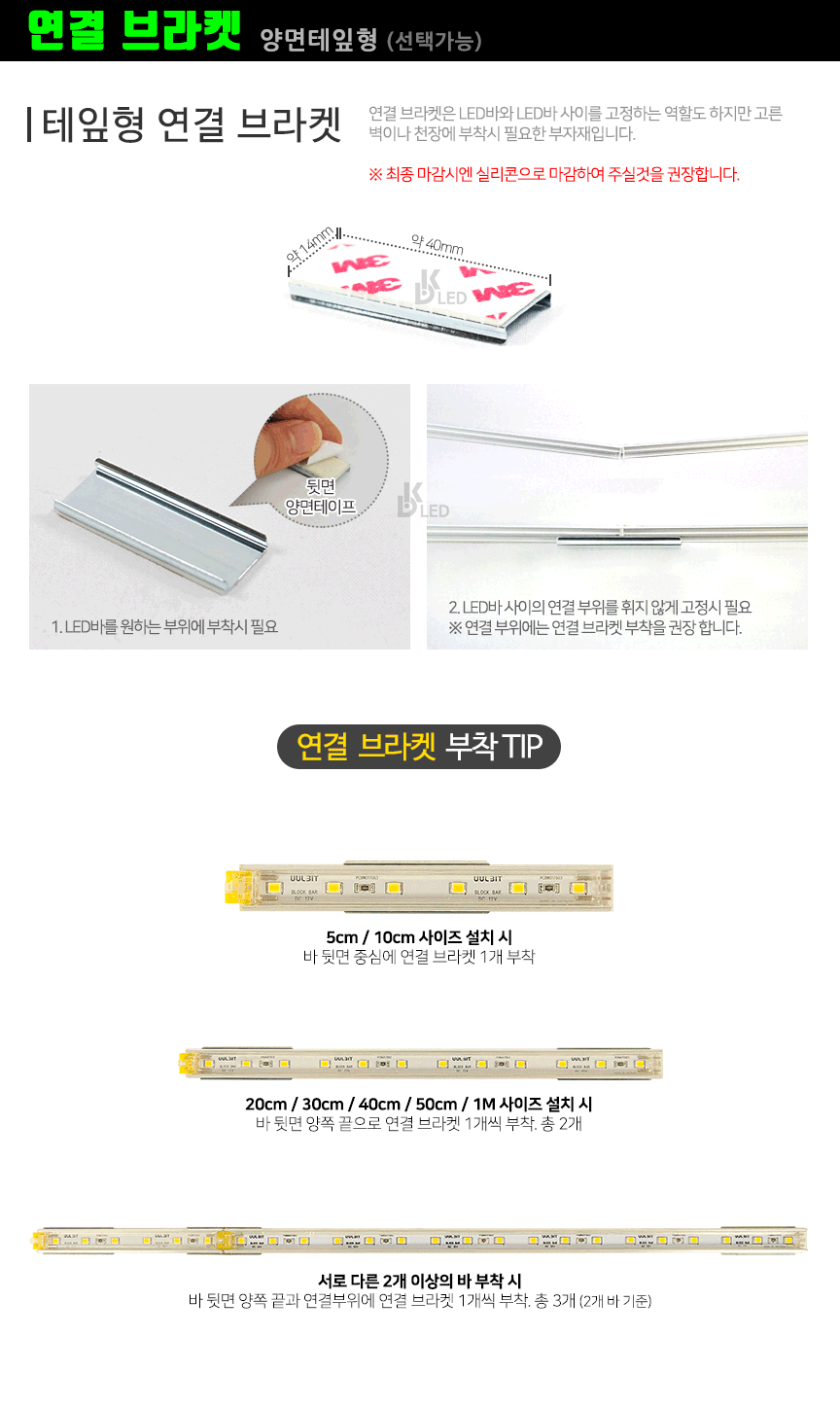

연결 브래킷



LED레고바 연결 시
연결 브래킷을 필수입니다.

암, 수 잭(커넥터)으로 되어 있어서
원하는 길이로 연결하여
사용할 수 있지만

외부의 영향으로
연결 부위가 흔들려서
접점 불량이 발생할 수 있으므로

연결 브래킷을 구입하여
고정시켜 주는 것이 좋습니다.

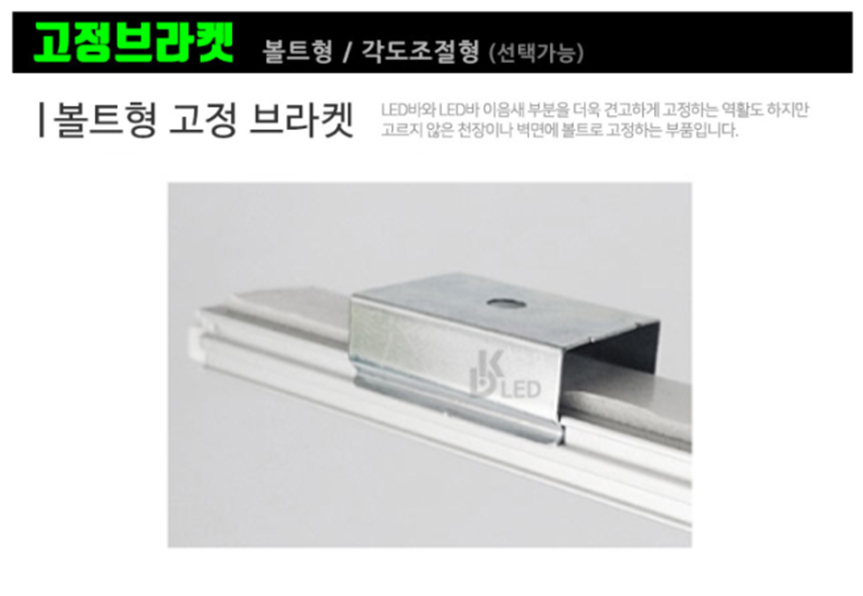

고정 브라켓

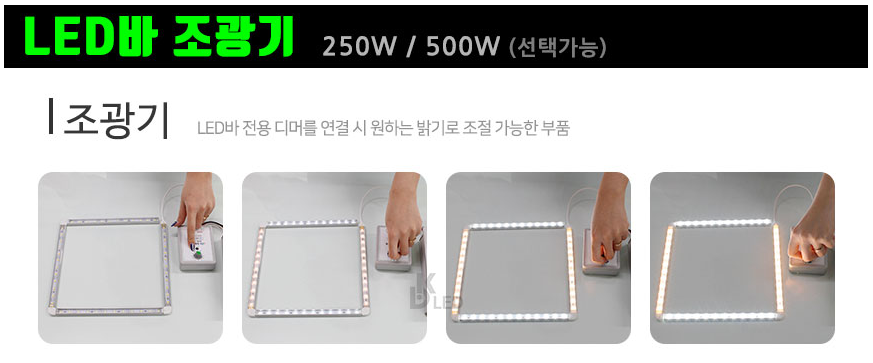

조광기

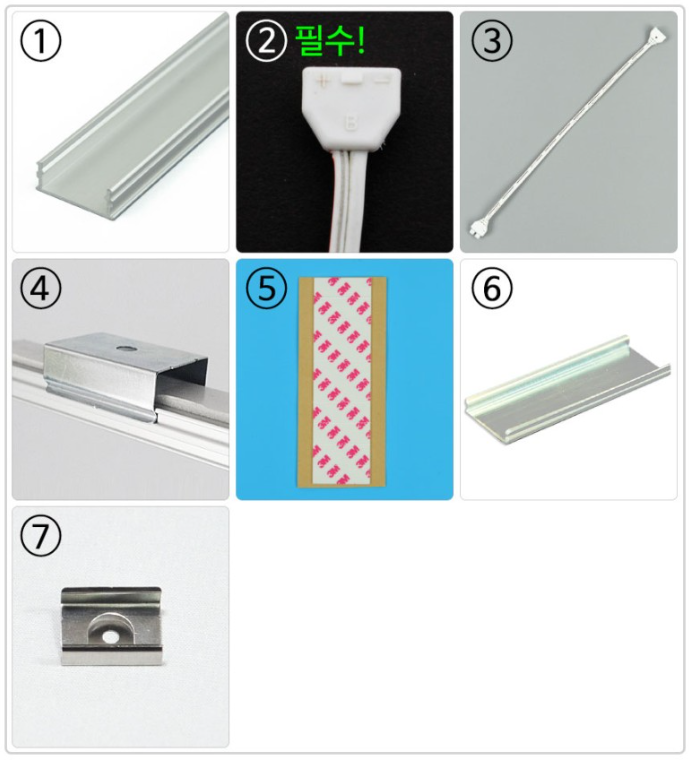

한눈에 보는 부자재 이미지

1. 알루미늄 방열판
2. 전용 전원 케이블(필수)
3. 연결 케이블
4. 고정 브래킷
5. 3M 양면테이프
6. 연결 브래킷

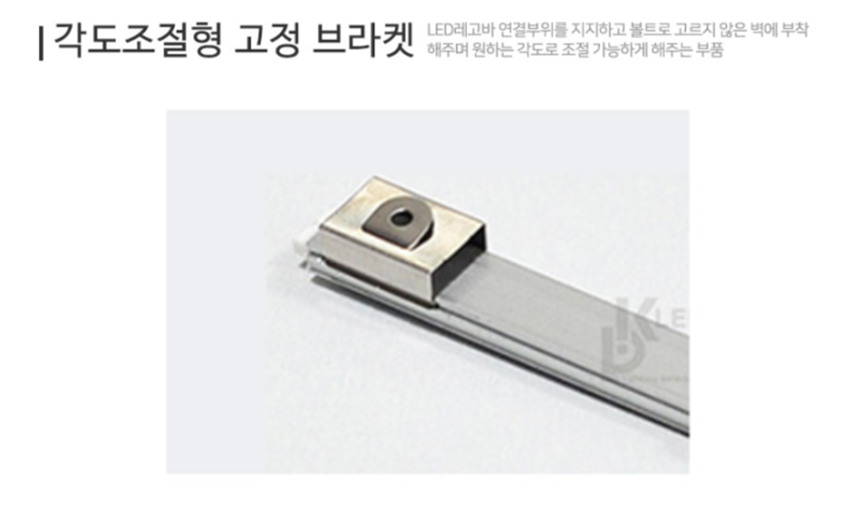

7. 각도 조절 브라켓

---

LED레고바 특징 및
설치 방법과

필수 자재에 관한
더 자세한 내용은

아래 영상을 통해
확인하실 수 있습니다.





LED레고바 제품 문의는
아래 있는 이메일 또는
카카오톡 링크를 통해
가능합니다.
