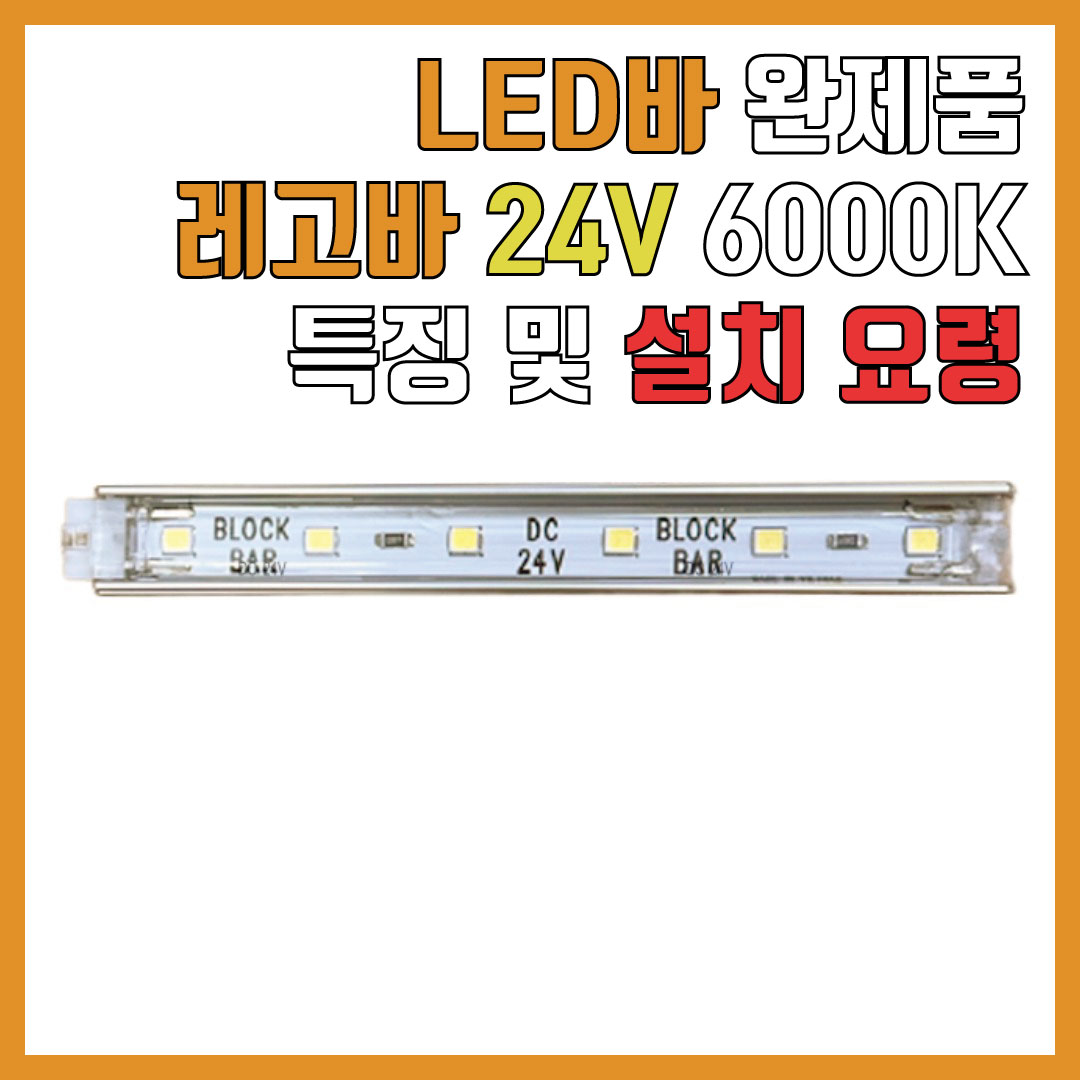

LED바 완제품 레고바 24V 6000K 특징 및 설치 요령

별도의 납땜을 하지 않고

암, 수 잭을 연결하여 설치하는

7가지 길이의 LED바

LED레고바 24V 6000K

제품 특징 및 설치 요령에 대해

설명을 해 보려고 합니다.

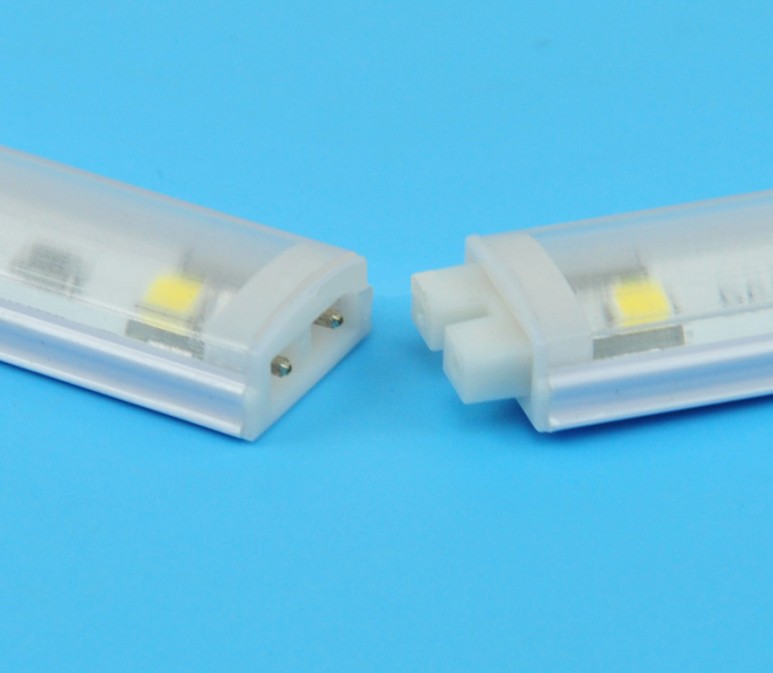

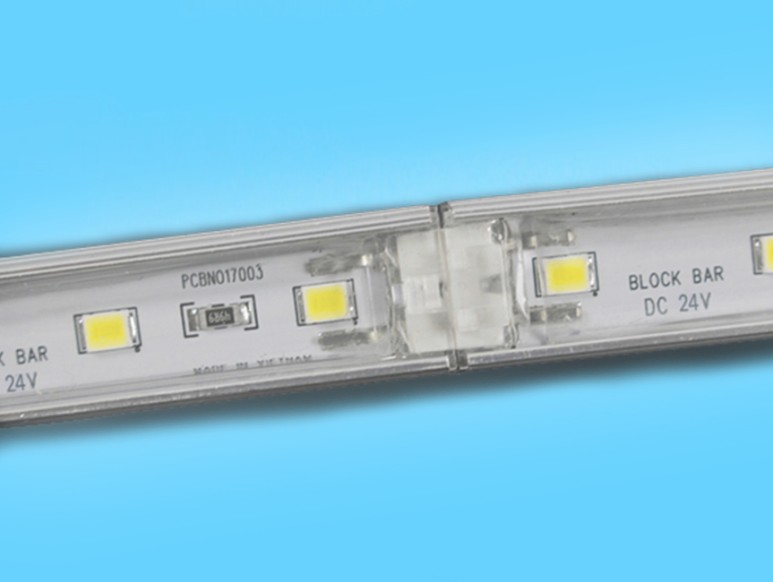

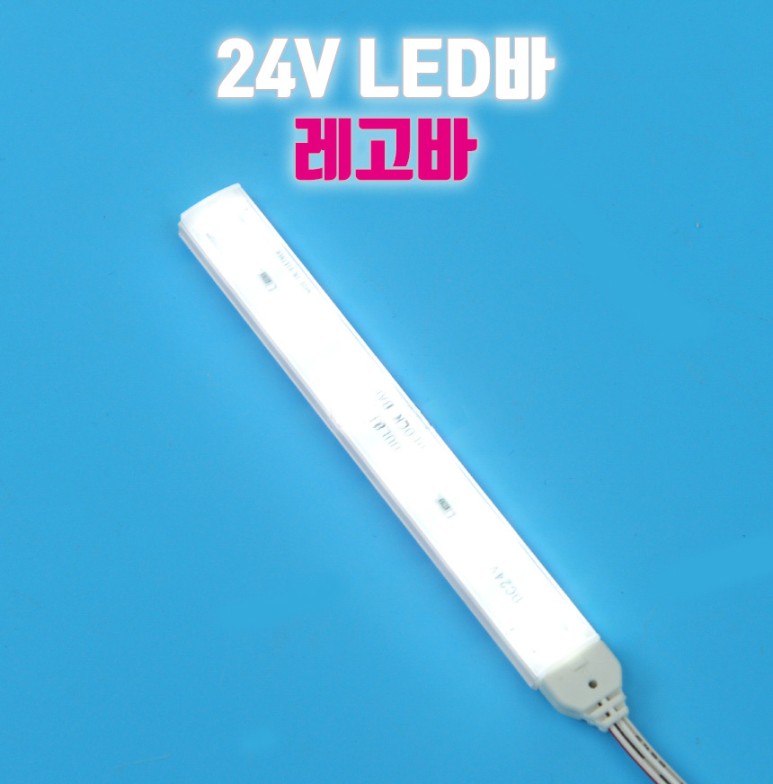

LED레고바 특징

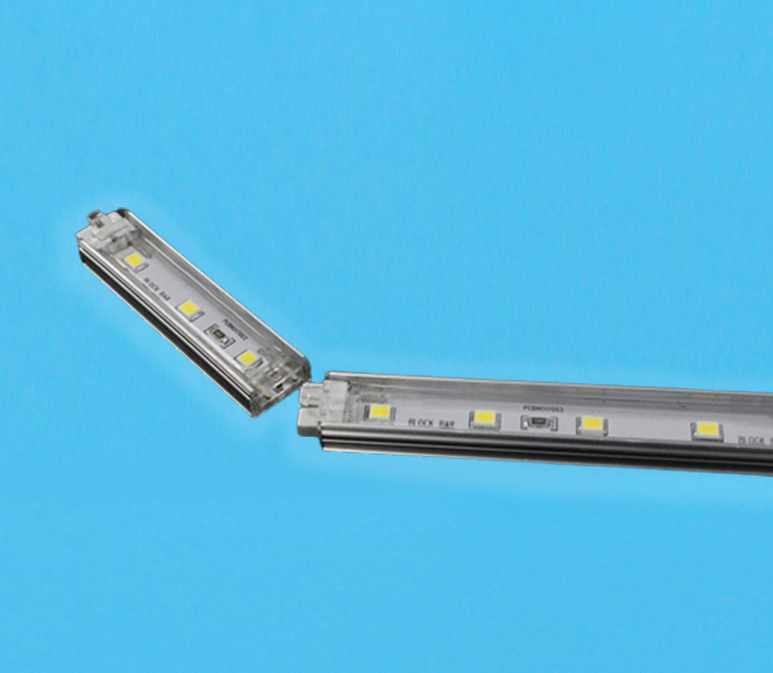

LED레고바는
일반적인 PCB 형태의 LED바와 달리
양쪽 끝을 서로 연결할 수 있게

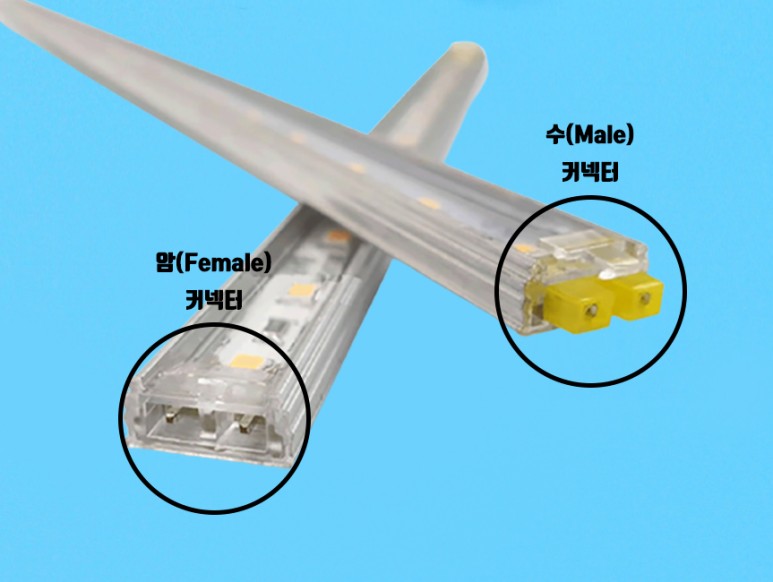

암(Female), 수(Male) 커넥터로
되어 있으며

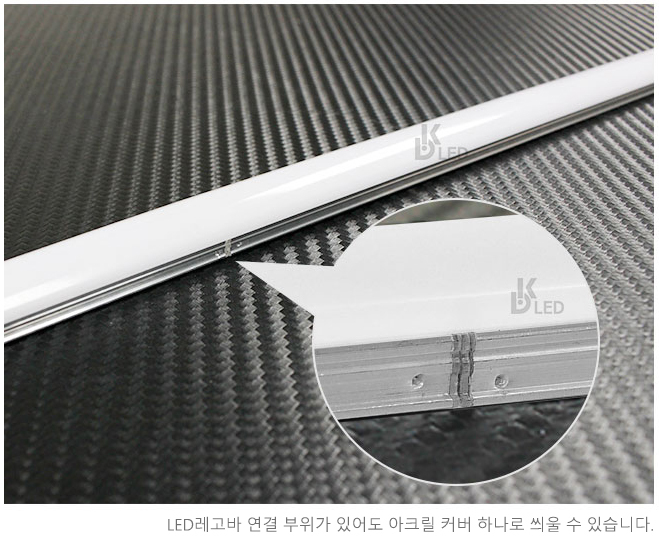

ㄷ자 알루미늄 방열판에
LED바를 부착한 후
투명 아크릴 커버를 씌워
방수 처리를 한
"완성형"LED바 제품으로

납땜 같은 수작업을 할 필요 없이
레고 장난감처럼 손쉽게 끼워(조립)
설치할 수 있는 신개념"LED바"입니다.

LED레고바 구매 전 주의사항

국내에 판매되고 있는
모든 DC 24V LED바는
설치하는 방법(원칙)이 있습니다.

설치 방법을 충분히 읽어 보셔야
필요 자재 구입 및 설치가 가능합니다.

만약 설치 방법을 읽지 않고
설치를 진행하는 경우
과부하, 전압 및 전류 변동에 따라

빛이 희미하게 켜지거나
LED바가 타버리기 때문에
수명이 줄어들어 사용을 못 하는
경우가 발생하게 됩니다.

이런 경우
AS 및 교환이 되지 않으므로
꼭! 주의해서 설치를 하셔야 하며

LED레고바는
DC 24V를 사용하므로
화재 및 터지는 경우는 없지만
제품을 추가 구입해야 하는
경우가 발생할 수 있습니다.

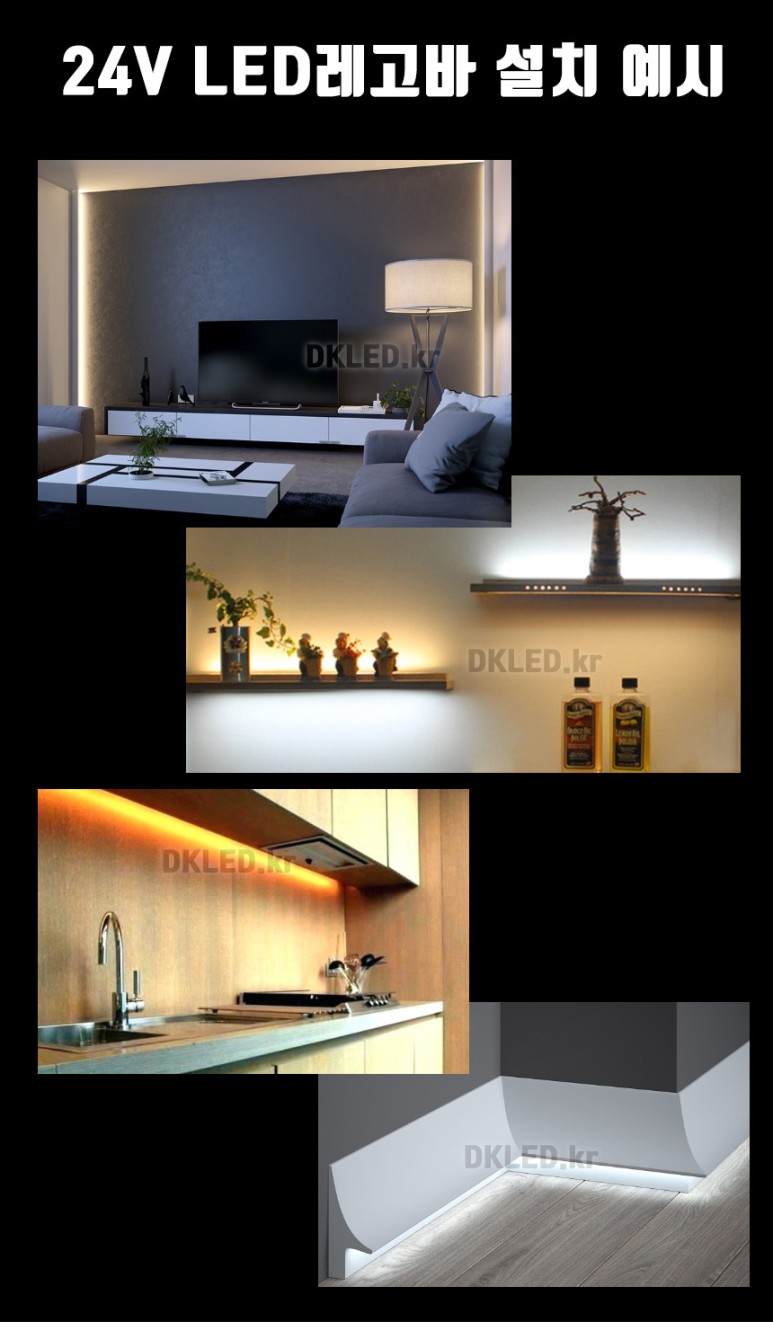

LED레고바는
주방 싱크대 상·하부장
각종 쇼케이스 및 장식장
매장 등 다양한 장소에
간접조명으로 사용하실 수 있습니다.

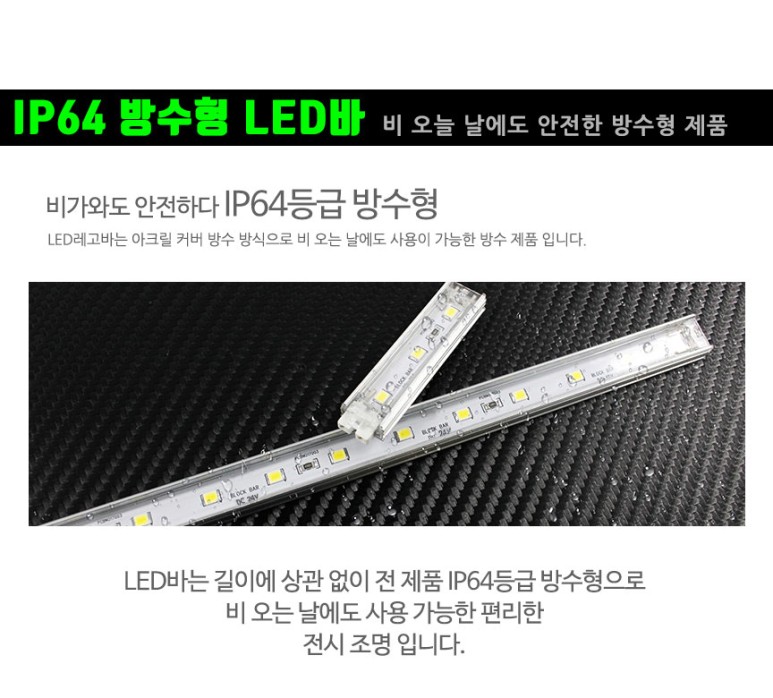

LED레고바는
투명 아크릴 커버를 씌워
별도의 방수액을 사용하여
방습 처리를 완료한
IP64(방습형) LED바입니다.

다만, 방습 처리를 한
LED바라고 해도

비 또는 습기가 있는 곳에는
연결 부위 및 전원선 연결 부분을
아래 영상과 같이 실리콘을 도포하여
별도 방습 작업을 해야 합니다.

※방습(방수) 처리를 했다 하더라도
수중에 담긴 상태로 사용하실 수 없습니다.

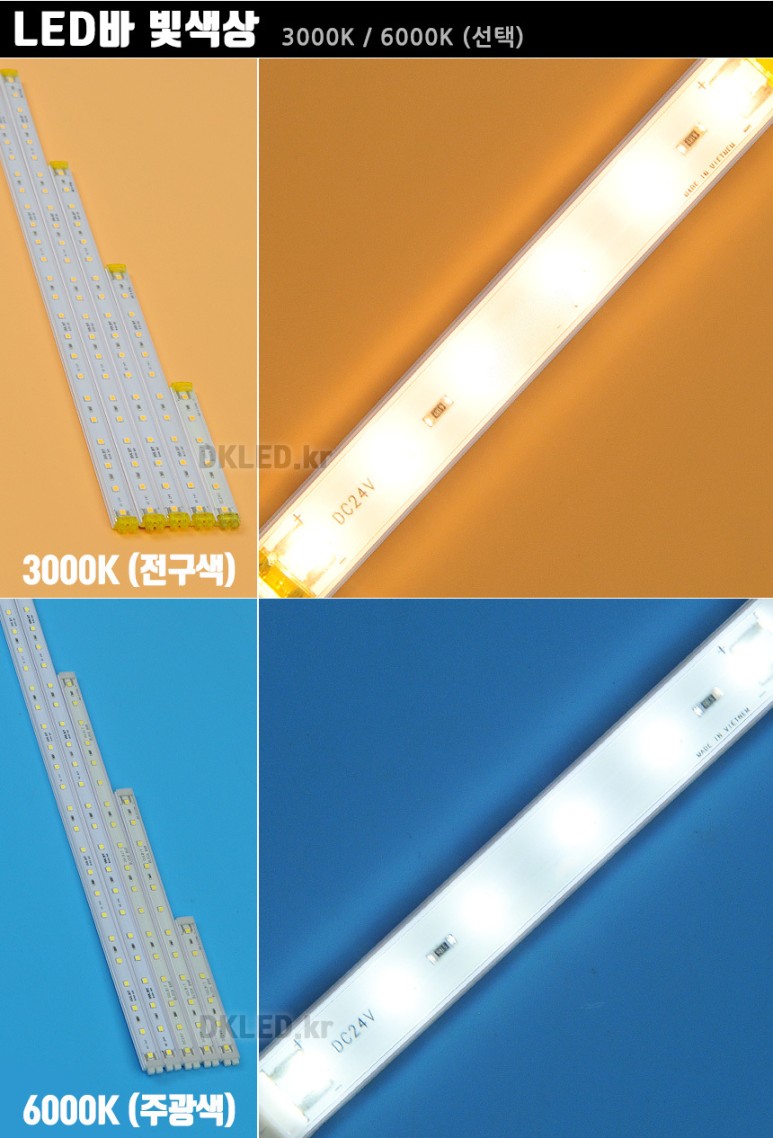

24V LED레고바는
6000K(켈빈)을 포함
총 2가지 색온도가 있습니다.

6000K - 주광색
3000K - 전구색

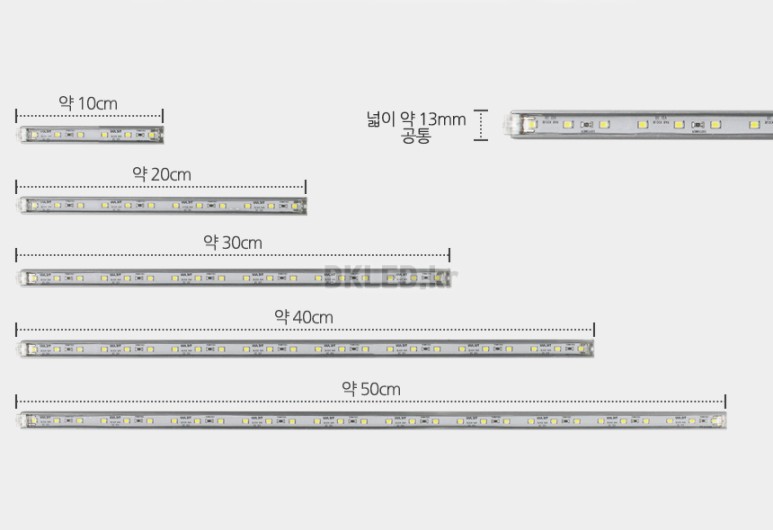

24V LED레고바는
10cm에서 50cm까지
총 5가지 길이로
나눠져 있습니다.

24V LED레고바 길이
10cm, 20cm, 30cm, 40cm, 50cm

LED레고바 필수 구매 품목

※필수 구매 품목은 별도 구매입니다.

1. LED레고바 전용 전원 연결 케이블
(SMPS와 레고바 끼리 연결 시 사용)

2. DC 24V SMPS
(AC 220V를 DC 24V로 변환)

3. 220V 전원코드

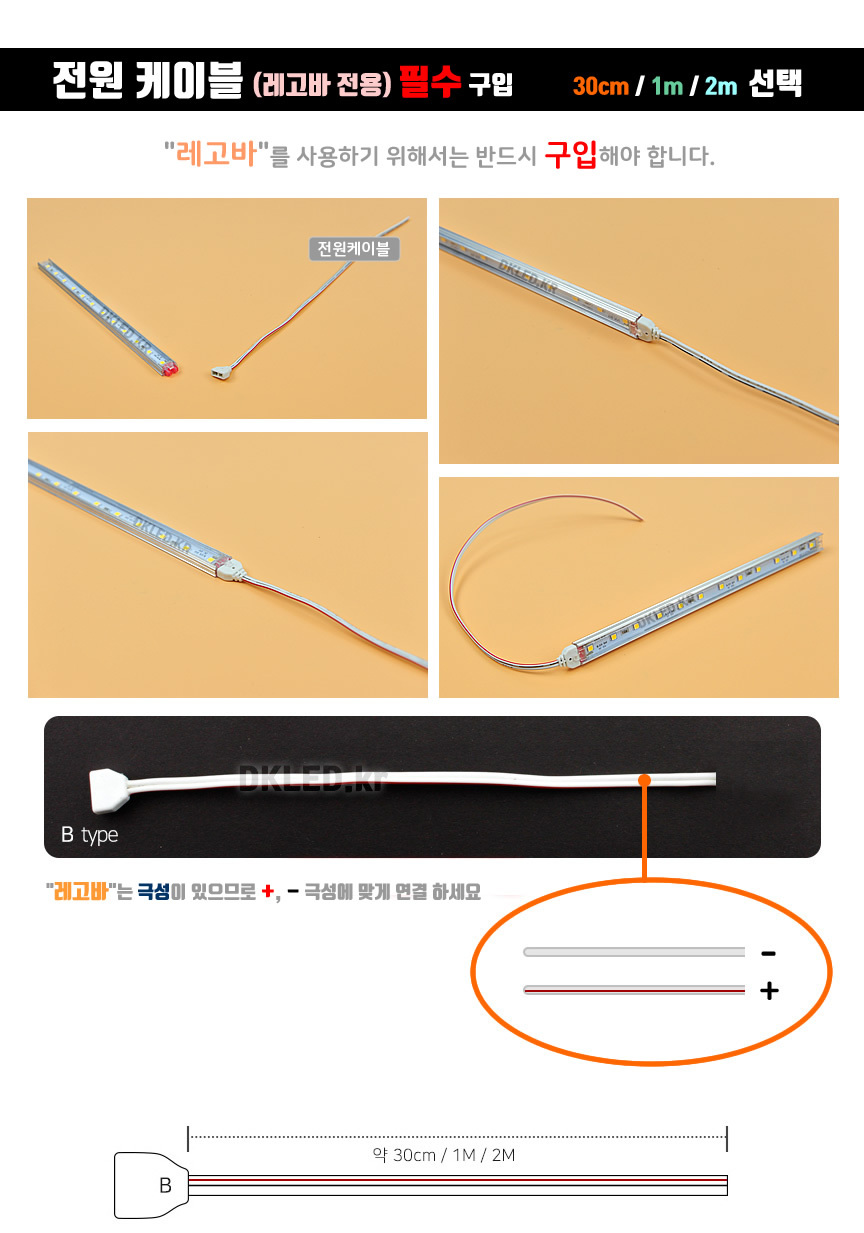

LED레고바 전용 전원 케이블로
SMPS 연결 시 반드시 필요하며
30cm, 1m, 2m 중 선택이 가능합니다.

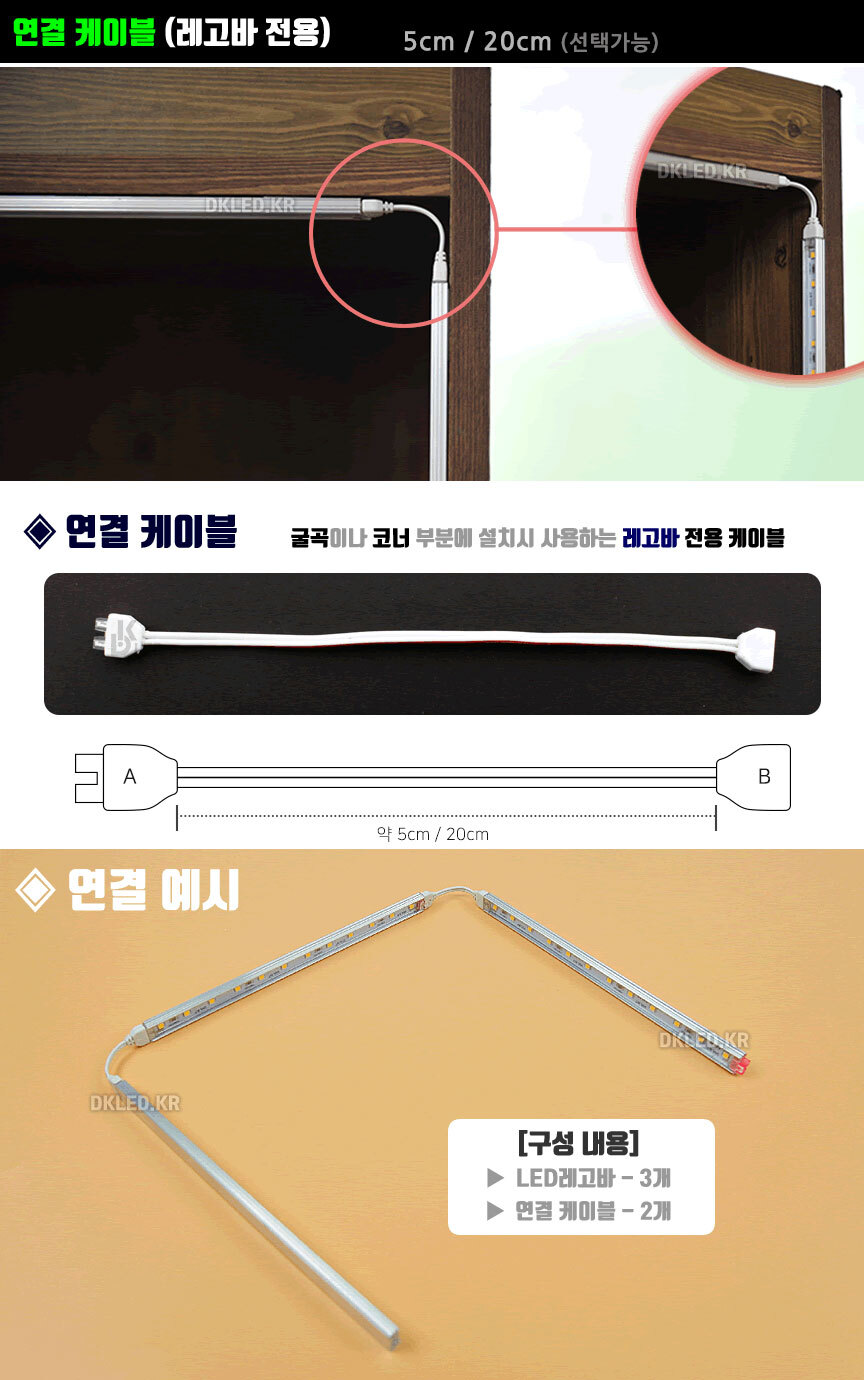

LED레고바 끼리 서로 연결하기 위해
필요한 부자재 이며 5cm, 20cm 중
선택이 가능합니다.

연결 케이블에는
아래 사진과 같이
"+, -" 표시가
각인되어 있으며

​검은색과 빨간색이
표시되어 있는 부분은
"+" 선입니다.

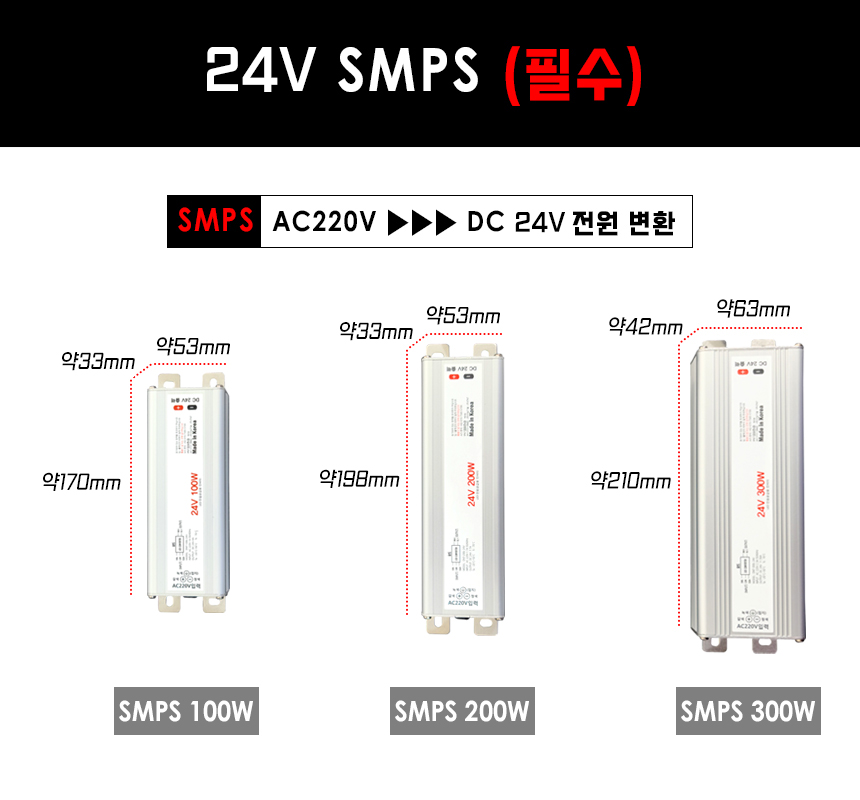

LED레고바는 DC 24V 전원을
사용하므로

AC 220V 전원에서 사용할 경우
AC 220V를 DC 24V로 변환해 주는
SMPS를 반드시 연결하여 사용해야 합니다.

LED레고바와 같이
방습 처리를 완료한 LED바 제품은
방수 SMPS 사용을 권장하고 있습니다.

꼭 방수 제품이 필요하지 않더라도
먼지와 습기에 강한 방수 SMPS 제품이
LED바를 보다 더 오래 사용하기에
유리하기 때문입니다.

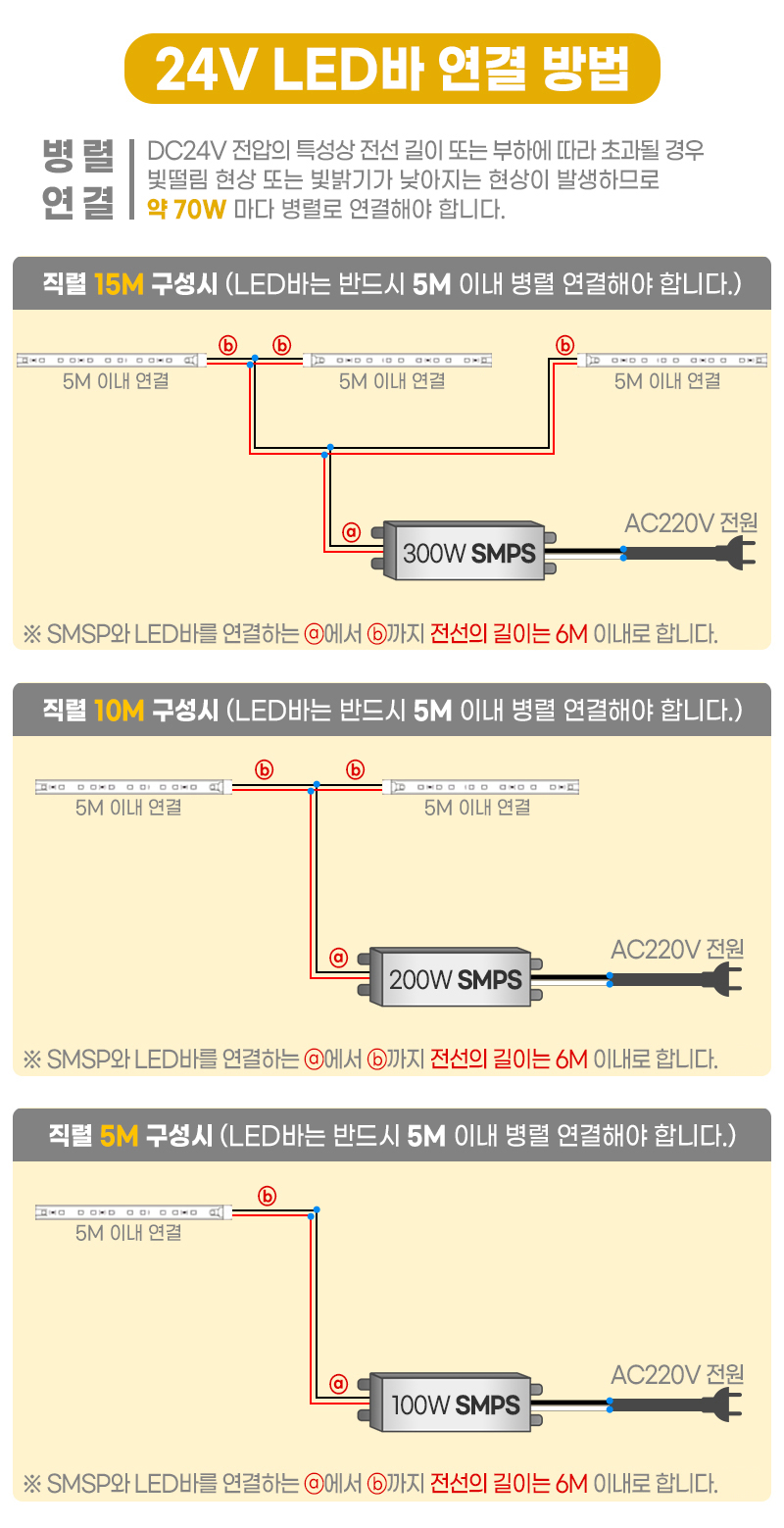

24V LED레고바는 전압 특성상
직렬연결 시 최대 5m 이내로
연결이 가능하며

5m 이상 직렬 설치를
해야 하는 경우에는
5m 단위로 병렬연결을 해야 합니다.

병렬연결 방법은
아래 이미지를 참고하시길 바랍니다.

24V용 SMPS 용량 계산 방법입니다.

LED레고바는 50cm 기준 7.2W입니다.
50cm 레고바를 사용할 경우
넉넉하게 10W로 계산하여
5m를 사용한다 했을 때

10W x 50cm x 20개 = 100W가
필요하므로 100W SMPS를
사용하시면 됩니다.

참고로 SMPS는 허용 전력의
70% 이내로 사용하셔야
제품의 수명 그대로를
사용하실 수 있습니다.

※예를 들어 150W 제품의 70%는
105W입니다.

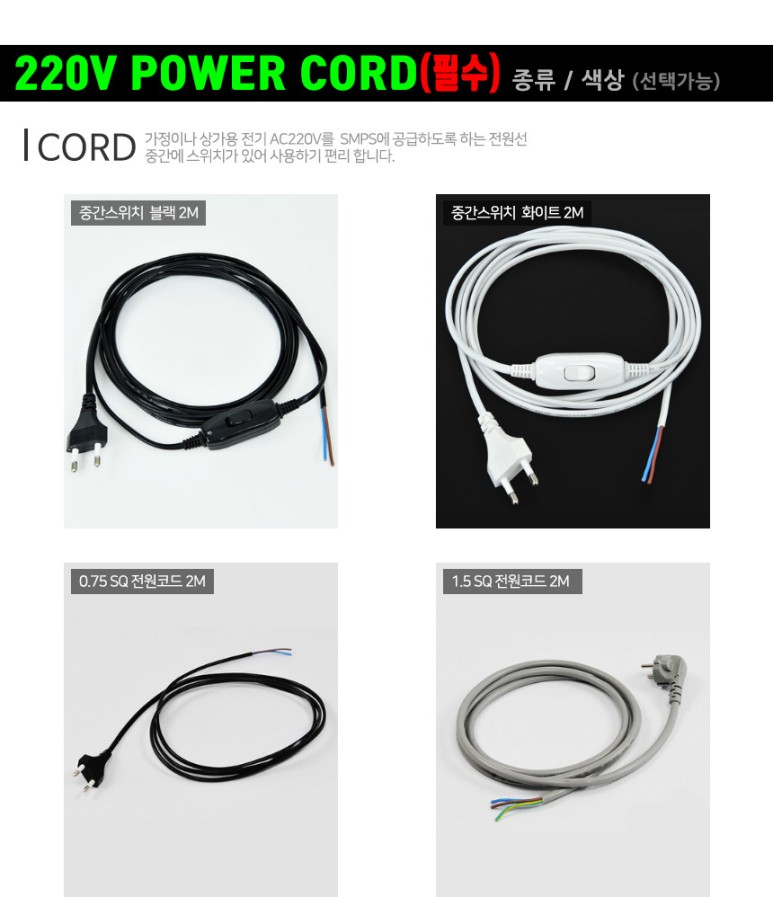

LED레고바를 AC 220V 전원에
연결해서 사용할 경우

SMPS에 220V 전원을 공급해 주는
전원 코드를 구입하여 연결해야 합니다.

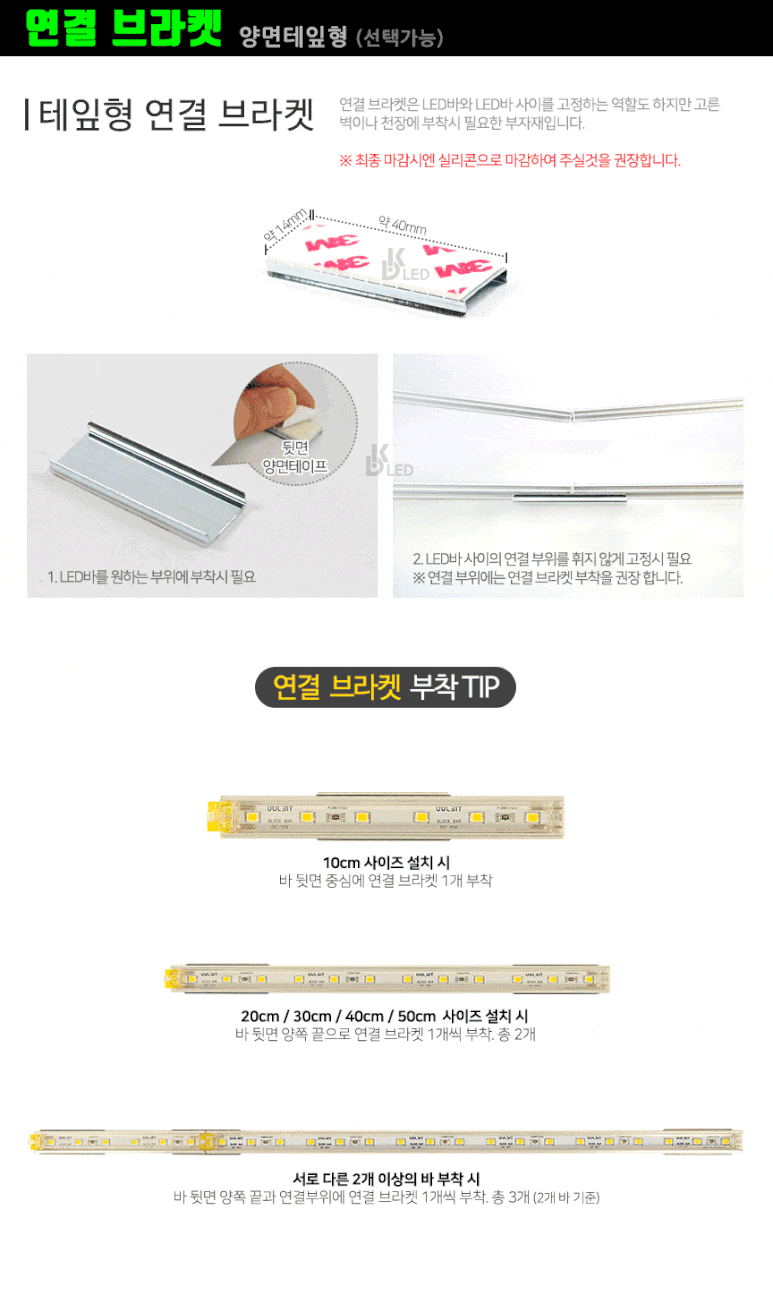

LED레고바 연결 브라켓

LED레고바를 서로 연결해야 하는 경우
연결 브라켓은 필수 품목입니다.

암(Female), 수(Male) 커넥터(잭)로
되어 있어서 서로 원하는 길이로
연결하여 사용할 수 있지만

외부의 영향으로
연결 부위가 흔들려서
접점 불량이 발생할 수 있으므로

연결 브라켓을 구입하여
고정시켜 주는 것이 좋습니다.

---

LED레고바 부자재

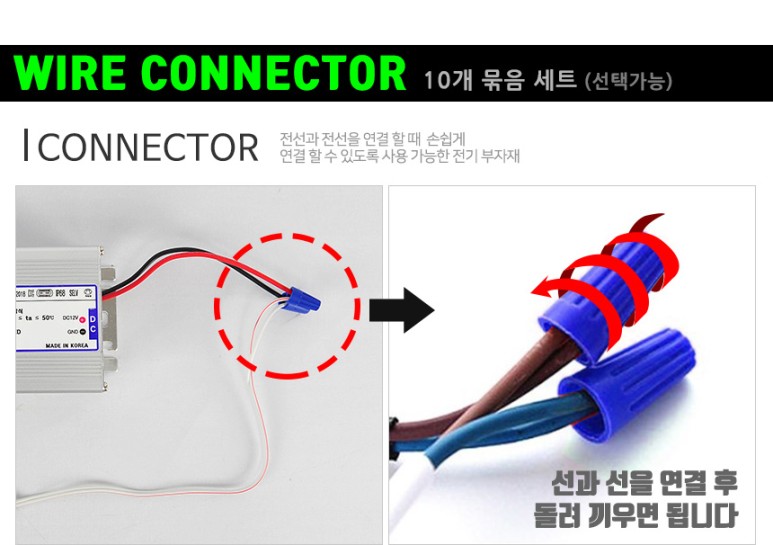

와이어커넥터

전선과 전선을 손쉽게
연결할 수 있도록 해주는
부자재입니다.

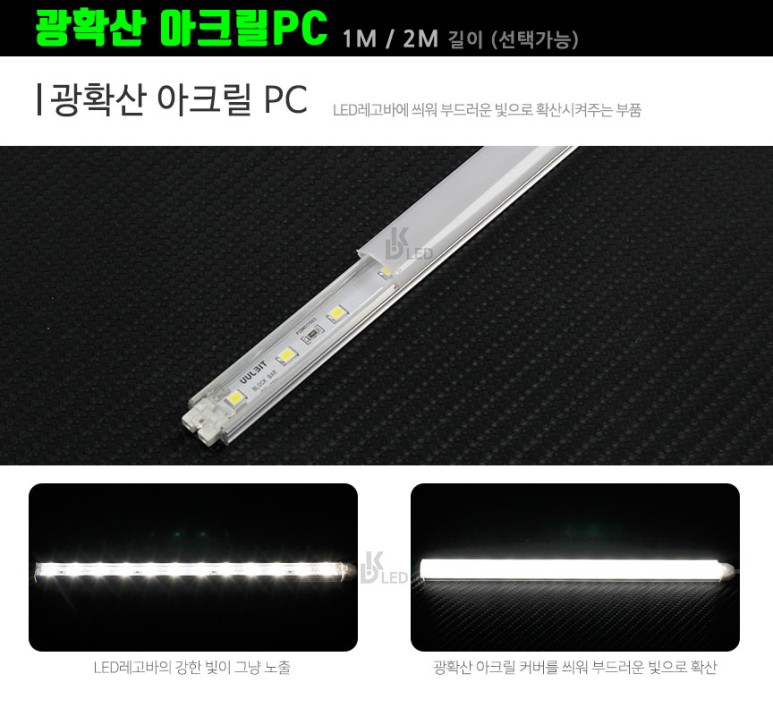

불투명(광확산) 아크릴 커버는
LED레고 바의 눈부심을 줄여주면서
부드럽고 확산된 빛을
사용할 수 있게 해주는 부자재입니다.

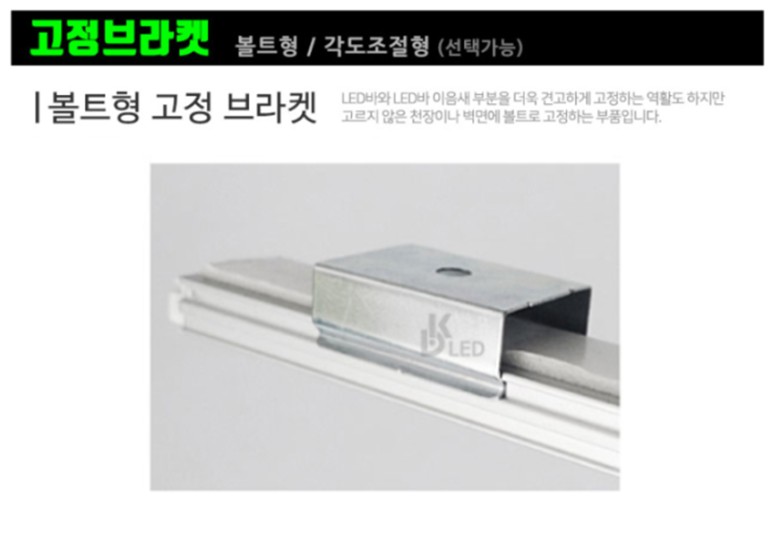

고정 브라켓

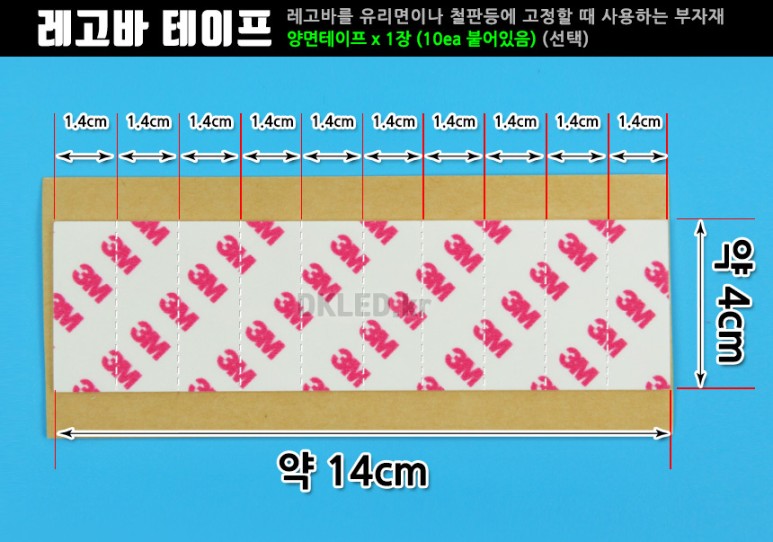

3M 양면테이프

LED레고바를 유리면 또는
철판 같은 곳에 부착 시
사용하는 부자재입니다.

10장이 한 명에 붙어 있는 세트 상품

※양면테이프 특성상 시간이 지나면
떨어질 수 있으므로 실리콘으로
마감하시길 권장합니다.

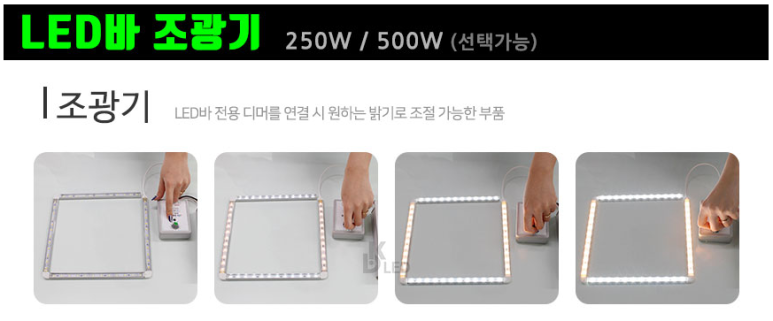

LED 조광기는 레고바 같은
LED제품에 연결하여 원하는 밝기로
조절이 가능한 제품입니다.

---

24V LED레고바에 대한
더 자세한 내용은
아래 영상을 참고바랍니다.



---
